Компаратор напряжения

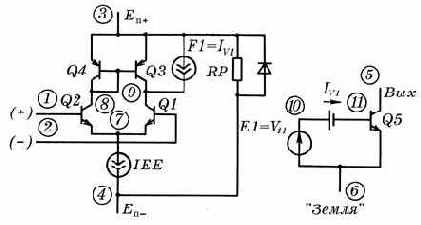

Компараторы напряжений так же, как и операционные усилители, представляются в программе PSpice с помощью макромоделей. Стандартная макромодель компаратора напряжений, поддерживаемая программой Parts, приведена на рис. 5.5 [9, 46].
|
|
Существуют два вида компараторов: со средней точкой, подключенной к "земле", как показано на рис. 5.5, и с несимметричным выходным каскадом, когда узел 6 подключается к источнику отрицательного напряжения (т.е. к узлу 4). В обеих моделях используется выходной каскад на биполярном транзисторе с открытым коллектором.
Параметры макромодели оцениваются в программе Parts по следующим паспортным данным:
– напряжение источников питания;
– максимальные положительное и отрицательное значения входного синфазного напряжения (для компараторов, в которых синфазные напряжения отсчитываются относительно "земли");
– входной ток смещения;
– коэффициент усиления напряжения на низкой частоте;
– сопротивление нагрузки;
– мощность потребления;
– время задержки, спада и фронта для заданных значений амплитуды импульса входного напряжения и перевозбуждения входного напряжения (времена фронта и спада определяются по уровням 10 и 90% от максимального значения выходного напряжения).
