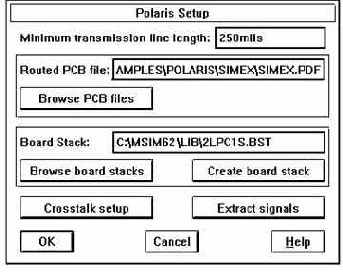

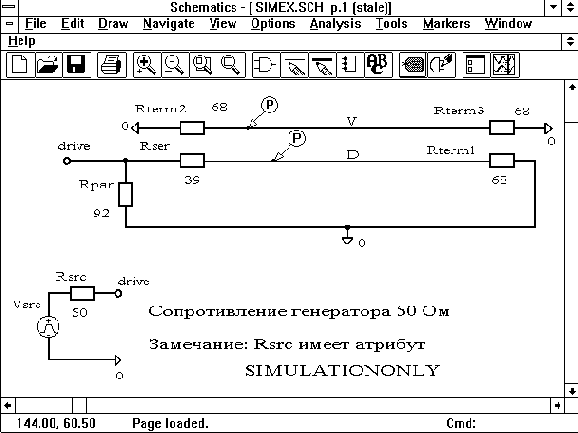

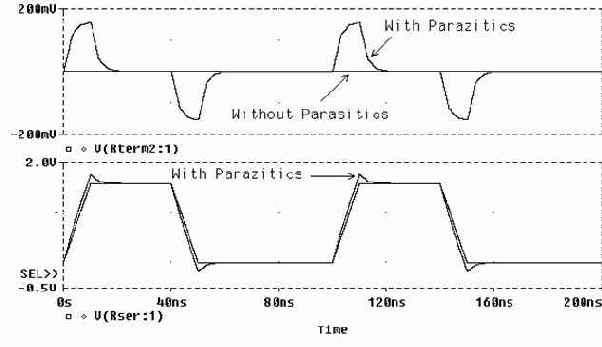

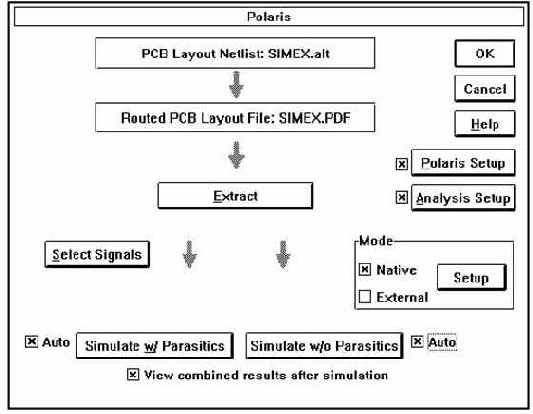

В Design Center начиная с версии 6.1 имеется возможность моделировать схемы с учетом паразитных эффектов, связанных с неидеальностью конструкции реальной печатной платы: задержками распространения сигналов, паразитными емкостями, индуктивностями и взаимными индуктивностями. В литературе эта проблема называется проверкой целостности сигналов в высокочастотных схемах [29]. Последовательность проектирования следующая. С помощью Schematics создается принципиальная схема, которая сначала разрабатывается без детального учета паразитных эффектов и моделируется с помощью PSpice. Затем информация о списке соединений схемы передается в собственный редактор печатных плат PCBoards системы Design Center (см. гл. 8) или в виде текстового файла в другие системы проектирования печатных плат P-CAD, PADS, CADStar или TangoPRO. Применительно к наиболее распространенной системе P-CAD данные передаются в виде текстового файла с расширением имени .alt [19]. Информация о топологии разработанной печатной платы передается обратно в Design Center, применительно к P-CAD в виде текстового файла в формате PDIF (файлы имеют расширение имени .pdf). После этого программа проверки целостности сигналов Polaris представляет указанные пользователем цепи в виде линий передачи, аппроксимируя их по методу конечных элементов, включает паразитные элементы в первоначальную схему и передает ее в PSpice для моделирования. В заключение с помощью программы Probe на одном экране просматриваются результаты моделирования без учета и с учетом паразитных эффектов.

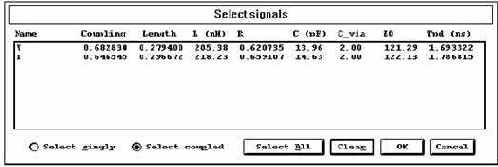

В программе Polaris рассчитываются следующие параметры линий передач, образованных печатными проводниками:
– волновые сопротивления Z0 и погонные емкости и индуктивности;
– задержки распространения сигнала Tpd;

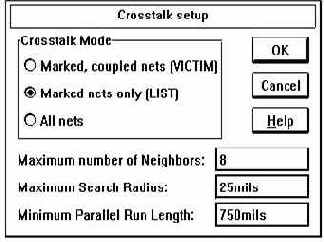

– паразитные емкости между проводниками и подложкой C, емкости стеков контактных площадок и переходных отверстий C_via, омические сопротивления проводников R, индуктивности проводников L и коэффициенты связи между параллельными проводниками Coupling.
