Система схемотехнического моделирования и проектирования Design Center



Транзисторы СВЧ


Встроенные модели транзисторов программы PSpice (гл. 4) справедливы на не очень высоких частотах (до 30...100 МГц в зависимости от типа транзистора). Существует несколько способов их модернизации для учета особенностей транзисторов на высоких частотах.

а) Нелинейные макромодели на физическом уровне

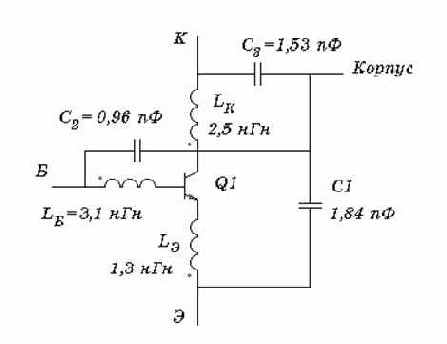

В моделях транзисторов на высоких частотах должны в первую очередь приниматься во внимание индуктивности выводов и паразитные емкости между выводами и корпусом транзистора. Поэтому наиболее естественно создать макромодель высокочастотного транзистора на основе встроенной модели, дополнив ее пассивными LC-цепями. Существует большое количество конфигураций этих цепей, учитывающих конструктивные особенности каждого транзистора. В качестве примера приведем макромодель транзистора 2Т934А (рис. 5.6):

.subckt 2T934A  1  2  3

Q1   4   5   6   Q

L1   2   5   3.1n

L2   1   4   2.5n

L3   6   3   1.3n

C1   2   3   0.96p

C2   1   3   1.53p

.model  Q  NPN (IS=2nA BF=50 BR=4.6 NF=1.4 NR=1.5 CJE=32p

+  CJC=20p VJE=0.8 VJC=0.8 MJE=0.4 MJC=0.45 TF=0.18n

+  TR=4.5n VAF=80  RB=1.4 RC=1.3)

.ends

Рис. 5.6. Нелинейная макромодель транзистора 2Т934А

Подобные модели позволяют рассчитывать как режим по постоянному току, так и динамические характеристики устройств.

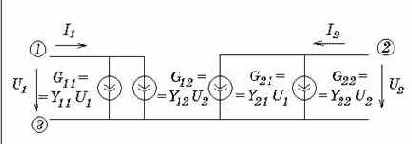

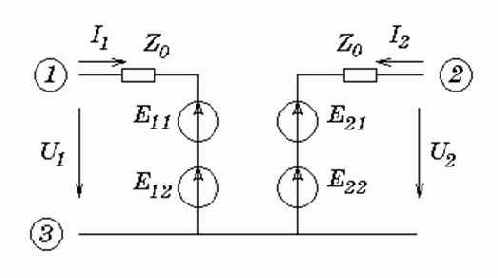

б) Малосигнальные макромодели на физическом уровне

В высокочастотной транзисторной электронике усилительные свойства транзисторных каскадов оценивают на основе сложных малосигнальных схем замещения транзисторов, пример которых приведен на рис. 5.7, а. Текстовое описание модели биполярного транзистора КТ642 для тока коллектора 5 мА в файле KT642.mod приведено ниже:

.subckt KT642   5   11   10

*KT642A-2,  Ie=5 mA,  Ft=4 G

GK   6   3   LAPLACE {I(VE)} {1/(1+S/25E9)}

RB   2   6   4.0

CP   2   3   0.5p

RK   3   4   1.2

CA   6   3   0.5p

RDB  1   2   0.1

LK   4   5   0.1n

CE   7   6   4P

LB   1   11   0.1n

RDE   8   7   0.5

LE    9   8   0.1n

RE    7   6   5.0
