Высокочастотные схемы замещения резистора и конденсатора


Модели дискретных конденсаторов и резисторов на высоких частотах должны учитывать паразитные индуктивности выводов, шунтирующую емкость резистора и сопротивление потерь конденсатора. Примеры эквивалентных схем композиционных или пленочных резисторов с допустимой рассеиваемой мощностью 0,25 Вт и керамических конденсаторов небольших размеров, используемых на частотах выше 1 МГц, приведены на рис. 5.15 [22]. Длина выводов в каждой модели принята 2,5 мм. Если длины соединительных проводников печатной платы будут больше, то индуктивности выводов необходимо увеличить, исходя из удельной индуктивности 0,4 нГн/мм. Подобные модели удобнее всего оформлять в виде подсхем (макромоделей), как указано ниже:

*Макромодель угольного металлопленочного резистора

.subckt RES  1  3  PARAMS: R=1

R   1   2   {R}     ; сопротивление резистора

L   2   3   7n        ; индуктивность выводов

C   1   3   0.3p     ; шунтирующая емкость

.ends

*

*Макромодель керамического конденсатора

.subckt CER_CAP   1   4   PARAMS: C=1

C   1   2   {C} : емкость конденсатора

R   2   3   0.075 : сопротивление потерь

L   3   4   7n : индуктивность выводов

.ends

Здесь предусмотрена возможность передавать из основной схемы в макромодель сопротивление резистора и емкость конденсатора с помощью параметров R и C,

указанных после ключевого слова PARAM. Например, резистор с сопротивлением 3,9 кОм включается между узлами 5 и 8 схемы предложением

XRES   5   8   RES   PARAMS:R=3.9k

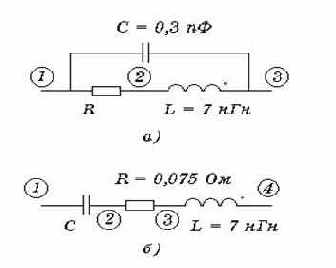

Рис. 5.15. Высокочастотные эквивалентные схемы пленочного резистора 0,25 Вт (а) и керамического конденсатора (б)
