Анализ свойства вязкости
Для капельных жидкостей вязкость зависит от температуры t и давления Р, однако последняя зависимость проявляется только при больших изменениях давления, порядка нескольких десятков МПа.
Зависимость коэффициента динамической вязкости от температуры выражается формулой вида:
где ?t – коэффициент динамической вязкости при заданной температуре,
?0 – коэффициент динамической вязкости при известной температуре (для минеральных масел при 50 0C),
T – заданная температура,
T0 –температура, при которой измерено значение ?0 (50 0C для минеральных масел),
kt – коэффициент, для минеральных масел равный 0,02-0,03,
e – основание натурального логарифма равное 2,718282.
Зависимость относительного коэффициента динамической вязкости
где ?P – коэффициент динамической вязкости при заданном давлении,
?0 – коэффициент динамической вязкости при известном давлении (чаще всего при нормальных условиях),
P – заданное давление,
P0 –давление, при которой измерено значение ?0,
kP – коэффициент, для минеральных масел равный 0,002-0,003.
Для примера приведём значения кинематического коэффициента вязкости n для некоторых жидкостей: масла индустриальные (по ГОСТ 20799-75) при температурах 50 0C: И-5А – 4-5 сСт, И-12А – 10-14 сСт, И-40А – 35-45 сСт; вода пресная при 20 0C - 0,0101Ст; ртуть при 150C 0,0011- Ст, сталь жидкая при 1550 0C – 0,0037 Ст.
Вязкость жидкости - это свойство, проявляющееся только при движении жидкости, и не влияющее на покоящиеся жидкости. Вязкое трение в жидкостях подчиняется закону трения, принципиально отличному от закона трения твёрдых тел, т.к. зависит от площади трения и скорости движения жидкости.
Жидкости, которые подчиняются описанному закону жидкостного трения Ньютона, называются ньютоновскими жидкостями. Однако есть жидкости, трение в которых описывается другими закономерностями.
Центр давления
Распределённую нагрузку, действующую на наклонную стенку, заменим сконцентрированной. Для этого найдём на наклонной стенке положение точки D, в которой приложена равнодействующая силы давления. Точку, в которой приложена эта сила, называют центром давления. Как уже неоднократно рассматривалось, давление, действующее в любой точке, в соответствии с основным уравнением гидростатики складывается из двух частей: внешнего давления P0, передающегося всем точкам жидкости одинаково, и давления столба жидкости P, определяемого глубиной погружения этой точки.
Давление P0 передаётся всем точкам площадки одинаково. Следовательно, равнодействующая Fвн
этого давления будет приложена в центре тяжести площадки S. При этом надо учитывать, что в большинстве случаев это давление действует и со стороны жидкости и с наружной стороны стенки.
 |
Давление
P увеличивается с увеличением глубины. При этом величина равнодействующей этой силы Fизб известна и равна
 а точку её приложения необходимо определить. |
где YD - координата точки приложения силы Fизб,
Y – текущая глубина.
Учтём, что, если hc выразить как координату точки C по оси Y, то Fизб примет вид:
Заменив в этом выражении Fизб и YD интегралом, в соответствии с упомянутым уравнением механики, будем иметь:
Отсюда выразим YD:
Интеграл в числителе дроби является статическим моментом инерции площади S относительно оси 0X и обычно обозначается Jx
Из теоретической механики известно, что статический момент площади относительно оси вращения равен сумме собственного момента инерции (момента инерции этой площади относительно оси проходящей через её центр тяжести и параллельной первой оси) и произведению этой площади на квадрат расстояния от оси вращения до центра её тяжести
С учётом последнего определения YD окончательно можно выразить в виде:
Таким образом, разница в положениях ?Y (глубинах) центра тяжести площадки (т. C) и центра давления (т. D) составляет
В итоге можно сделать следующие выводы. Если внешнее давление действует на стенку с обеих сторон, то найденная точка D будет являться центром давления. Если внешнее давление со стороны жидкости выше давления с противоположной стороны (например, атмосферного), то центр давления находится по правилам механики как точка приложения равнодействующей двух сил: силы, создаваемой внешним давлением, и силы, создаваемой весом жидкости. При этом, чем больше внешнее давление, тем ближе располагается центр давления к центру тяжести.
В гидроприводе технологического оборудования внешние давления в десятки и сотни раз превышают давления, вызванные высотой столба жидкости. Поэтому в расчётах гидравлических машин и аппаратов положение центров давления принимаются совпадающими с центрами тяжести.
Дифференциальные уравнения Эйлера для движения идеальной жидкости
Рассмотрим произвольную точку А в потоке жидкости. Давление в этой точке обозначим буквой P. Выделим вблизи неё прямоугольный объём жидкости размерами dx, dy, dz.
Так же как и в случае вывода дифференциальных уравнений для покоящейся жидкости, систему уравнений, выражающую силы, действующие на выделенный объём, получим в проекциях на оси координат. Определим разность давлений, действующих на противолежащие грани:
соответствующей координате
Кроме сил давления, на выделенный объём будут действовать инерционные силы в общем случае определяемые ускорениями ax, ay, az
Под действием этих сил рассматриваемый объём жидкости движется с ускорением
которая носит название дифференциальные уравнения Эйлера для движения идеальной жидкости. Эти уравнения справедливы для идеальной жидкости, т.е. для движения без внутреннего сопротивления, и они описывают связь между силами в жидкости и законами её движения.
Дифференциальные уравнения неразрывности движения жидкости
Уравнения, рассмотренные выше, представлены в интегральной форме и не учитывают всех условий движения потока жидкости.
Рассмотрим то же самое движение жидкости, опираясь на важнейший закон механики - закон сохранения массы.
т.е. масса объёма W не меняется во времени. Однако неизменность массы не означает, что составляющие, определяющие массу тоже должны быть постоянны. Причём, в общем случае изменяются во времени как объём W, так и плотность жидкости ?. Тогда можно записать:
Первое слагаемое в этом уравнении
Учитывая то, что
Разделим это уравнение на M, приведя его тем самым к уравнению для единичной массы:
Первое слагаемое показывает изменение плотности во времени, т.е. в процессе движения (по мере перемещения) жидкости. Второе слагаемое – изменение объёма в процессе движения.
Рассмотрим подробно второе слагаемое. Для этого возьмём некоторую
В проекции на ось X в точке А горизонтальная составляющая скорости равна ux. В точке А2 (расположенной на грани dy – dz), находящейся на расстоянии
В точке А1 (расположенной на другой грани dy – dz) горизонтальная составляющая этой скорости будет равна:
В проекции на ось Y в точке А составляющая скорости будет равна uy. В точке, расположенной в центре грани dx – dz, находящейся на расстоянии
В точке, расположенной в центре противоположной грани dx – dz и находящейся на расстоянии
Аналогично в проекции на ось Z в точке А составляющая скорости будет равна uz. В точке, расположенной в центре грани dx – dy и находящейся на расстоянии
В точке, расположенной в центре противоположной грани dx – dy, и находящейся на расстоянии
В последних выражениях частные производные
Объёмы жидкости W…(вых), вытекющей через соответствующие грани dy – dz, dx – dz, dx – dy, будут равны произведениям соответствующих проекций скоростей на площади граней:
Аналогично объёмы жидкости W…(вх), входящей через соответствующие грани dy – dz, dx – dz, dx – dy будут равны проекциям соответствующих скоростей на такие же по размерам площади граней:
Легко видеть, что изменение объёмов dW… жидкости, проходящей через противолежащие грани за время dt, будут соответственно равны:
Остальные два выражения запишем по аналогии без подробного вывода.
Полный объём жидкости, протекающей за время dt через выбранный произвольным образом неподвижный элементарный объём пространства dx, dy, dz, будет равен сумме объёмов жидкости, протекающей через все три пары противолежащих граней
Подставив в последнее выражение значения соответствующих объёмов
В этом выражении произведение dxdydz ни что иное, как весь объём жидкости W, протекающей через рассматриваемый параллелепипед за время dt. Таким образом, подставив эту формулу в исходное выражение
Равенство нулю этого выражения называют уравнением неразрывности для несжимаемой жидкости в дифференциальной форме и записывается следующим образом:
К такому же выводу можно прийти, основываясь на следующих рассуждениях: если считать жидкость несжимаемой, то условием неразрывности (сплошности) потока можно считать равенство втекающих и вытекающих объёмов, т.е. изменение объёма должно равняться 0. В выражении для dW величины
Если в полученное уравнение неразрывности добавить слагаемое, учитывающее изменение плотности жидкости во времени
получим уравнение неразрывности для сжимаемой жидкости в дифференциальной форме.
Его физический смысл заключается в том, что изменение плотности во времени обратно изменению объёма жидкости во времени. Объём же меняется из-за изменения скоростей во времени, т.е. вследствие изменения формы потока.
Последнее выражение есть первое уравнение (условие) в системе дифференциальных уравнений, описывающих движение потока жидкости.
До сих пор мы не рассматривали
на верхней она будет отличаться на величину приращения касательных
Равнодействующая этих сил, действующая на рассматриваемый объём будет равна разности сил трения
или
где
Напряжение внутреннего трения, обусловленного вязкостью, по закону жидкостного трения имеет вид:
где
После подстановки получим:
В уравнениях Эйлера все силы отнесены к единичной массе, поэтому и силы, обусловленные вязким трением, приведём к такому же виду:
где
Если подобные рассуждения провести для остальных координат, т.е. перейти к общему случаю пространственного движения, когда составляющие скорости
Аналогичные выражения можно записать для двух других координат. Если уравнения Эйлера для движущейся жидкости дополнить проекциями сил вязкого трения на оси координат, получатся дифференциальные уравнения движения вязкой жидкости, которые носят название уравнения Навье-Стокса и имеют следующий вид:
Два режима течения жидкости
 |
Возьмём прозрачную трубу, в которой с небольшой скоростью V1 течёт прозрачная жидкость, например, вода. В этот поток поместим небольшие, существенно меньшие, чем диаметр потока, трубки. В трубках под напором находится подкрашенная жидкость, например, цветные чернила, которая может из них вытекать, если открыть краны К. Будем открывать их на короткое время (1-3 секунды) и прекращать подачу чернил через какие-то промежутки времени так, чтобы можно было проследить движение цветной жидкости. В таком случае в потоке будут возникать разноцветные струйки, причём цветная жидкость будет явно показывать распределение скоростей (эпюра скоростей) по сечению потока. Это распределение будет соответствовать рассмотренной ранее струйной модели потока. Если наблюдать за движением жидкости, то можно ясно видеть, что при перемещении от сечения 1 к сечению 2 картина распределения скоростей будет оставаться постоянной, а движение жидкости будет слоистым, плавным, все струйки тока будут параллельны между собой. Такое движение носит название ламинарное (от латинского слова lamina - слой).
 |
Если увеличить скорость основного потока до величины V2 и повторить эксперимент с цветными струйками, то эпюры скоростей как бы вытянутся, а характер движения останется прежним, ламинарным. Попутно заметим, что коэффициент кинетической энергии ?, входящий в уравнение Бернулли и учитывающий отношение действительной кинетической энергии потока к кинетической энергии, посчитанной с использованием средней скорости, при «вытягивании» эпюры скоростей возрастает.
 |
Если еще больше увеличить подачу жидкости до скорости V3, то эпюры скоростей могут вытянуться ещё больше и при этом течение будет спокойным, плавным – ламинарным. Коэффициент ? приближается к значению 2.
 |
Однако до бесконечности увеличивать скорость при ламинарном режиме движения потока невозможно. Обязательно наступит такой момент, когда характер движения жидкости радикально изменится. Цветные струйки начнут сначала колебаться, затем размываться и интенсивно перемешиваться.
Течение потока становится неспокойным, с постоянным вихреобразованием. Эпюра распределения скоростей по сечению потока приблизится к прямоугольной форме, а значения скоростей в разных сечениях потока станут практически равны средней скорости движения жидкости. Значение коэффициента кинетической энергии ? приближается к 1.
Такое течение жидкости называется турбулентным (от латинского слова turbulentus - возмущённый, беспорядочный).
Если снова уменьшить скорость течения жидкости, восстановиться ламинарный режим движения. Переход от одного режима движения к другому будет происходить примерно при одной и той же скорости, которую называют критической скоростью и обозначают Vкр. Эксперименты показывают, что значение этой скорости прямо пропорционально кинематическому коэффициенту вязкости жидкости
В этих выражениях коэффициенты
Безразмерный коэффициент
Опытным путём установлено, что критическое число Рейнольдса для круглых труб - 2320 для круглых труб, а для других сечений 580.
Для определения режима движения в потоке надо найти фактическое число Рейнольдса Re , которое можно установить для любого потока по формуле
и сравнить его с критическим числом Reкр.
При этом, если Re < Reкр, то режим движения ламинарный, если Re > Reкр, то режим движения турбулентный.
Физический смысл числа Рейнольдса
Физический смысл числа Рейнольдса заключается в смене режимов течения жидкости. В настоящее время не существует строгого научно доказанного объяснения этому явлению, однако наиболее достоверной гипотезой считается следующая: смена режимов движения жидкости определяется отношением сил инерции к силам вязкости в потоке жидкости. Если преобладают первые, то режим движения турбулентный, если вторые - ламинарный. Турбулентные потоки возникают при высоких скоростях движения жидкости и малой вязкости, ламинарные потоки возникают в условиях медленного течения и в вязких жидкостях. На практике в различных газопроводах, водопроводах и подобных им системах чаще встречаются турбулентные потоки даже при скоростях менее 1м/c. В гидросистемах технологического оборудования, в которых в качестве рабочих жидкостей используются минеральные масла, турбулентный режим возникает при скоростях более 15м/c, тогда как при проектировании таких систем чаще всего предусматривают скорости 4-5м/c. Режим движения в таких трубопроводах, как правило, ламинарный.
Так как силы инерции и силы вязкости в потоке жидкости зависят от многих причин, то при скоростях, близких к критической, могут возникать переходные режимы, при которых наблюдаются неустойчивое ламинарное или турбулентное движение. Эти режимы отражены на схеме.
 |
Если скорость потока увеличивать, то ламинарный режим (зоны 1 и 3)
переходит в турбулентный (зона 2) при скорости V?кр – верхняя критическая скорость. Ей соответствует верхнее число Рейнольдса. Если скорость уменьшать, то переход из турбулентного потока в ламинарный происходит при скорости Vкр - нижняя критическая скорость. Ей соответствует нижнее число Рейнольдса. Зону 3 называют неустойчивой, или переходной, зоной. При скоростях, которые к ней относятся, могут существовать как ламинарные, так и турбулентные потоки. Однако ламинарный режим в этой зоне весьма неустойчив и любое возмущение, например, колебание трубы, моментально приводит к возникновению турбулентного потока. По этой причине на практике эту зону всегда относят к турбулентной, а под критерием Рейнольдса понимают нижнее число Reкр. В зонах же 1 и 2 режимы движения всегда устойчивы. Даже если режим движения в зоне 1 принудительно изменить, например, с помощью специальных устройств – турбулезаторов потока, то через очень короткое время поток снова станет ламинарным.
Физический смысл основного закона гидростатики
Полученный выше основной закон гидростатики несложно вывести, опираясь на следующие рассуждения. Они не носят строгого математического характера, но правильно отражают физику явления.
|
где
Тогда потенциальная энергия будет выражена
Если учесть, что
Раскрыв скобки, получим
После сокращения будем иметь
С другой стороны исходное выражение для потенциальной энергии рассматриваемого объёма имеет вид
Разделим обе части этого выражения на вес рассматриваемого объёма
Если вспомнить, что т. a была выбрана произвольно, можно записать полученное равенство в общем виде
Из вывода ясно, что физический смысл основного закона гидростатики – закон сохранения энергии для покоящейся жидкости, который говорит о том, что механическая энергия любой частицы жидкости одинакова.
В этом выражении:
В геометрической интерпретации константу обозначают буквой H и называют гидростатическим напором, а саму формулу записывают в виде:
Слагаемые основного закона гидростатики в этом случае называют:
Геометрическая интерпретация уравнения Бернулли
Положение любой частицы жидкости относительно некоторой произвольной линии нулевого уровня 0-0 определяется вертикальной координатой Z. Для реальных гидравлических систем это может быть уровень, ниже которого жидкость из данной гидросистемы вытечь не может. Например, уровень пола цеха для станка или уровень подвала дома для домашнего водопровода.
Как и в гидростатике, величину Z называют нивелирной высотой. Второе слагаемое -
 |
Все слагаемые уравнения Бернулли имеют размерность длины и их можно изобразить графически.
Значения
Из уравнения Бернулли для струйки невязкой жидкости (и графика) следует, что гидродинамический напор по длине струйки постоянен.
Гидравлические характеристики потока жидкости
В гидравлике различают следующие характеристики потока: живое сечение, смоченный периметр, гидравлический радиус, расход, средняя скорость.
Живым сечением потока называется поверхность (поперечное сечение), нормальная ко всем линиям тока, его пересекающим, и лежащая внутри потока жидкости. Площадь живого сечения обозначается буквой ?. Для элементарной струйки жидкости используют понятие живого сечения элементарной струйки (сечение струйки, перпендикулярное линиям тока), площадь которого обозначают через d?.
Смоченный периметр потока – линия, по которой жидкость соприкасается с поверхностями русла в данном живом сечении. Длина этой линии обозначается буквой c.
В напорных потоках смоченный периметр совпадает с геометрическим периметром, так как поток жидкости соприкасается со всеми твёрдыми стенками.
Гидравлическим радиусом R потока называется часто используемая в гидравлике величина, представляющая собой отношение площади живого сечения ? к смоченному периметру c:
При напорном движении в трубе круглого сечения гидравлический радиус будет равен:
т.е. четверти диаметра, или половине радиуса трубы.
Для безнапорного потока прямоугольного сечения с размерами
Свободная поверхность жидкости при определении смоченного периметра не учитывается.
Расход потока жидкости (расход жидкости) – количество жидкости, протекающей в единицу времени через живое сечение потока.
Различают объёмный, массовый и весовой расходы жидкости.
Объёмный расход жидкости это объём жидкости, протекающей в единицу времени через живое сечение потока. Объёмный расход жидкости измеряется обычно в м3/с, дм3/с или л/с. Он вычисляется по формуле
где Q - объёмный расход жидкости,
W - объём жидкости, протекающий через живое сечение потока,
t – время течения жидкости.
Массовый расход жидкости это масса жидкости, протекающей в единицу времени через живое сечение потока. Массовый расход измеряется обычно в кг/с, г/с или т/с и определяется по формуле
где QM - массовый расход жидкости,
M - масса жидкости, протекающий через живое сечение потока,
t – время течения жидкости.
Весовой расход жидкости это вес жидкости, протекающей в единицу времени через живое сечение потока. Весовой расход измеряется обычно в Н/с, КН/с. Формула для его определения выглядит так:
где QG - весовой расход жидкости,
G - вес жидкости, протекающий через живое сечение потока,
t – время течения жидкости.
Чаще всего используется объёмный расход потока жидкости. С учётом того, что поток складывается из элементарных струек, то и расход потока складывается из расходов элементарных струек жидкости dQ.
Расход элементарной струйки – объем жидкости dW, проходящей через живое сечение струйки в единицу времени. Таким образом:
Если последнее выражение проинтегрировать по площади живого сечения потока можно получить формулу объёмного расхода жидкости, как сумму расходов элементарных струек
Применение этой формулы в расчетах весьма затруднительно, так как расходы элементарных струек жидкости в различных точках живого сечения потока различны. Поэтому в практике для определения расхода чаще пользуются понятием средней скорости потока.
Средняя скорость потока жидкости Vср в данном сечении это не существующая в действительности скорость потока, одинаковая для всех точек данного живого сечения, с которой должна была бы двигаться жидкость, что бы её расход был равен фактическому.
Гидравлические потери по длине
Потери напора по длине, иначе их называют потерями напора на трение
где

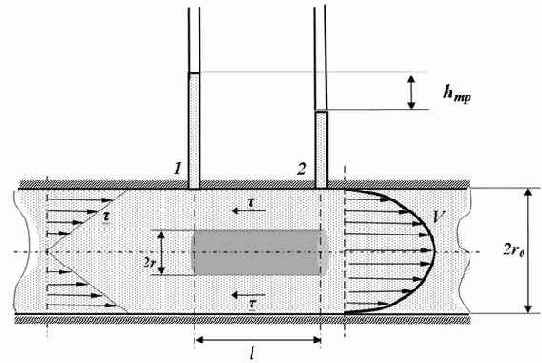

При равномерном движении жидкости на участке трубопровода постоянного диаметра d длиной l этот коэффициент сопротивления прямо пропорционален длине и обратно пропорционален диаметру трубы
где l– коэффициент гидравлического трения (иначе его называют коэффициент потерь на трение или коэффициент сопротивления трения).
Из этого выражения нетрудно видеть, что значение l - коэффициент трения участка круглой трубы, длина которого равна её диаметру.
С учетом последнего выражения для коэффициента сопротивления потери напора по длине выражаются формулой Дарси
Эту формулу можно применять не только для цилиндрических трубопроводов, но тогда надо выразить диаметр трубопровода d через гидравлический радиус потока
где, напомним, ? – площадь живого сечения потока,
? - смоченный периметр.
Гидравлический радиус можно вычислить для потока с любой формой сечения, и тогда формула Дарси принимает вид
Эта формула справедлива как для ламинарного, так и для турбулентного режимов движения жидкости, однако коэффициент трения по длине ? не является величиной постоянной.
Если учесть, что
и подставить эту величину в уравнение сил, действующих на рассматриваемый объём, получим:
Сократив последнее выражение, получим
Из полученного выражения следует, что коэффициент гидравлического трения есть величина, пропорциональная отношению напряжения трения на стенке трубы к гидродинамическому давлению, посчитанному по средней скорости потока. Приведённые выше рассуждения и полученные в результате них формулы справедливы как для ламинарного, так и для турбулентного потоков. Однако коэффициент ? не является величиной постоянной и зависит от многих факторов. Для выяснения его величины, и связанных с ним потерь энергии необходимо подробно проанализировать режимы движения жидкости.
Гидростатический парадокс
Рассмотрим три сосуда разной формы, заполненные жидкостью до одного уровня hc. Все сосуды такие, что имеют одинаковую площадь дна.
можно вычислить силу, действующую на дно сосуда. Для всех трёх сосудов эти силы окажутся одинаковыми и независящими от веса жидкости в сосуде. Но на опору все сосуды будут действовать с разными силами, равными весу сосудов с жидкостью. Этот факт получил название гидростатического парадокса.
Гипотеза сплошности
Рассматривать и математически описывать жидкость как совокупность огромного количества отдельных частиц, находящихся в постоянном непрогнозируемом движении, на современном уровне науки не представляется возможным. По этой причине жидкость рассматривается как некая сплошная деформируемая среда, имеющая возможность непрерывно заполнять пространство, в котором она заключена. Другими словами, под жидкостями понимают все тела, для которых характерно свойство текучести, основанное на явлении диффузии. Текучестью можно назвать способность тела как угодно сильно менять свой объём под действием сколь угодно малых сил. Таким образом, в гидравлике жидкость понимают как абстрактную среду – континуум, который является основой гипотезы сплошности. Континуум считается непрерывной средой без пустот и промежутков, свойства которой одинаковы во всех направлениях. Это означает, что все характеристики жидкости являются непрерывными функциями и все частные производные по всем переменным также непрерывны.
По-другому такие тела (среды) называют капельными жидкостями. Капельные жидкости - это такие, которые в малых количествах стремятся принять шарообразную форму, а в больших образуют свободную поверхность.
Очень часто в математических описаниях гидравлических закономерностей используются понятия «частица жидкости» или «элементарный объём жидкости». К ним можно относиться как к бесконечно малому объёму, в котором находится достаточно много молекул жидкости. Например, если рассмотреть кубик воды со сторонами размером 0,001 см, то в объеме будет находиться 3,3•1013 молекул. Частица жидкости полагается достаточно малой по сравнению с размерами области, занятой движущейся или покоящейся жидкостью.
Сплошная среда представляет собой модель, которая успешно используется при исследовании закономерностей покоя и движения жидкости. Правомерность применения такой модели жидкости подтверждена всей практикой гидравлики.
Исследование уравнений Эйлера
В правую часть дифференциальных уравнений Эйлера для движущейся идеальной жидкости входит величина dux. Её можно представить как полный дифференциал функции независимых переменных для dux, который можно записать в виде:
Тогда это уравнение для dux после деления на dt будет выглядеть:
где:
Тогда окончательно получим:
По аналогии то же самое можно записать и для других осей. С учётом таких преобразований система дифференциальных уравнений Эйлера для движущейся жидкости примет вид:
Физический смысл частных производных в уравнениях Эйлера рассмотрим на примере изменения скорости только по одной координате X.
Величины
В момент времени t2 через бесконечно малый промежуток времени dt скорость в точке A
Учитывая, что при малых углах их тангенсы равны самим углам, можно записать
Это соотношение показывает, что рассмотренная частная производная есть ни что иное, как угловая скорость вращения бесконечно малого отрезка ab относительно оси Y (т.е., это соотношение описывает вращение вокруг «третьей» оси).
Таким же образом можно исследовать и остальные частные производные
По аналогии с приведёнными выше рассуждениями можно утверждать, что частная производная
В заключение можно отметить, что такое движение можно наблюдать, например, в водоворотах, которые часто возникают вблизи сливных отверстий при сливе воды из ванн или раковин или в других похожих условиях.
Истечение через малое отверстие в тонкой стенке
Рассмотрим большой резервуар с жидкостью, из которого через малое отверстие в боковой стенке вытекает струйка. Термины «большой резервуар» и «малое отверстие» означает, что эти размеры не сказываются на изменении высоты жидкости (напора) в резервуаре при вытекании из него жидкости. Термин «тонкая стенка» означает, что после сжатия струя вытекающей жидкости не касается цилиндрической поверхности отверстия.
Рассмотрим два сечения в этом резервуаре, обозначенные индексами 0 и С. Запишем уравнение Бернулли для этих условий:
После перегруппировки членов получим
Выразим отсюда скорость
Заменим скорость отношением расхода к площади живого сечения потока и вновь перегруппируем

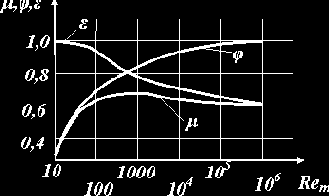

Проанализируем полученное выражение. Заметим, что индекс « с » относится к струе, и это единственный индекс, относящийся к движущейся жидкости «на выходе» рассматриваемого проходного сечения (определение приведено ниже). Опустим этот индекс. Величина
Отсюда становится понятным физический смысл коэффициента скорости. Он выражает отношение действительного расхода через проходное сечение к теоретическому расходу. Действительным расходом называют расход, который на самом деле проходит через проходное сечение. Теоретический расход это такой, который мог бы протекать через проходное сечение при отсутствии потерь. Учтём, что
После подстановки этих обозначений в коэффициент перед знаком радикала получим
или в другой форме, с учётом того, что
В этих формулах
С помощью полученного выражения решается задача определения расхода для всех случаев течения жидкости под действием разности давлений. Кроме того, из данного выражения видно, что причиной течения жидкости является разность давлений. Жидкость всегда движется из области высокого давления область низкого давления. По существу приведённое выражение можно считать инженерной формой уравнения Бернулли.
При прохождении жидкости через малое отверстие происходит «смятие» струи. На немецком языке «мятие» - «drosseln». Поэтому в технике истечение через малое отверстие называют дросселированием. Гидравлический аппарат, предназначенный для дросселирования, называется дросселем, а отверстие в этом гидроаппарате называется проходным сечением.
Наиболее сложной задачей практического применения этого уравнения является определение коэффициента
С увеличением скорости истечения и связанным с этим увеличением Reт коэффициент скорости ? быстро нарастает и при Reт> ? стремится к значению ? =1,0. Это свидетельствует о значительном уменьшении гидравлического сопротивления отверстия за счёт снижения влияния вязкости.
Коэффициент сжатия струи ? с увеличением Reт уменьшается и при Reт > ? стремится к значению ? = 0,6.
Коэффициент расхода ?, являясь произведением коэффициентов ? и ?, на первом этапе растёт, достигая максимального значения ? = 0,69 при Reт ? 350, а затем плавно снижается до ? ? 0,6.
Таким образом, только за счёт коэффициента ? величина расхода уменьшается на 30 – 40 % относительно теоретически возможного.
Истечение через насадки
 |
Насадком называется короткая трубка длиной от двух до шести диаметров, присоединённая к выходу отверстия, через которое истекает жидкость. Роль насадка может выполнять и отверстие в толстой стенке, когда диаметр отверстия значительно меньше её толщины. Насадки отличаются формой и размерами. Наиболее существенные отличия между насадками состоят в форме входного отверстия, которая, как уже отмечалось выше, может существенно влиять на величину расхода при той же самой площади проходного сечения. Простейшим насадком является цилиндрический насадок. Течение в нём может происходить в двух разных режимах. В первом случае на острых входных кромках насадка происходит совершенное сжатие струи и далее она движется, не касаясь стенок насадка. В этом случае истечение ничем не отличается от истечения через малое отверстие в тонкой стенке. Скорость при этом истечении высокая, а расход минимален.
Во втором случае, как и при истечении через отверстие в тонкой стенке, струя жидкости вначале сжимается на некотором удалении от входного сечения, образуя вихревую зону, давление в этом сечении струи становится меньше атмосферного. Далее струя постепенно расширяется и заполняет всё сечение насадка. Из-за того, что сжатия на выходе насадка нет (? = 1,0) а коэффициент расхода через такой насадок равняется

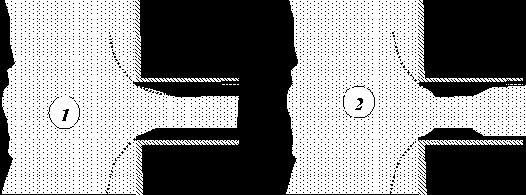

Ещё лучшие условия истечения наблюдаются при движении жидкости через так называемый тороидальный насадок, который обеспечивает более высокий коэффициент расхода. Его значение, в зависимости от увеличения радиуса скругления кромки, доходит до
Изменение характеристик рабочих жидкостей
Наиболее существенным фактором, влияющим на свойства рабочих жидкостей, является количество и состав частиц загрязняющих эту жидкость.
Загрязнение рабочих жидкостей гидросистемы может происходить
§ во время поставки жидкостей, хранения и заправки их в гидросистему,
§ в процессе изготовления, сборки и испытания элементов гидросистемы,
§ в процессе эксплуатации,
§ за счёт распада самой жидкости под действием различных факторов.
Энергетическая интерпретация уравнения Бернулли
Выше было получено уравнение Бернулли с использованием
энергетических характеристик жидкости. Суммарной энергетической характеристикой жидкости является её гидродинамический напор.
С физической точки зрения это отношение величины механической энергии к величине веса жидкости, которая этой энергией обладает. Таким образом, гидродинамический напор нужно понимать как энергию единицы веса жидкости. И для идеальной жидкости эта величина постоянна по длине. Таким образом, физический смысл уравнения Бернулли это закон сохранения энергии для движущейся жидкости.
Физический смысл слагаемых, входящих в уравнение следующий:
Z - потенциальная энергия единицы веса жидкости (удельная энергия) – энергия, обусловленная положением (высотой) единицы веса жидкости относительно плоскости сравнения (нулевого уровня), принимаемой за начало отсчета;
Кавитационные течения
В некоторых случаях при движении жидкости возникают явления, связанные с изменением её агрегатного состояния, а именно, с превращением некоторых её частиц в газообразное состояние.
Например, при течении жидкости через местное сужение трубы происходит увеличение скорости и падение давления. Если абсолютное давление при этом уменьшается до значения, равного упругости насыщенных паров этой жидкости при данной температуре, или до давления, при котором начинается интенсивное выделение из нее газов, то в данном месте потока начинается интенсивное парообразование и выделение газов. В расширяющейся части потока скорость уменьшается, а давление возрастает, и выделение паров и газов прекращается; выделившиеся пары частично или полностью конденсируются, а газы постепенно растворяются.
Это местное нарушение сплошности течения с образованием паровых и газовых пузырей (каверн), обусловленное местным падением давления в потоке, называется кавитацией.
 |

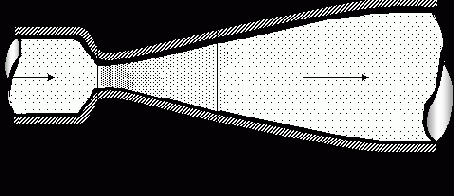

Если в прозрачной трубке, диаметр которой сначала плавно уменьшается, а затем еще более плавно увеличивается, течёт поток жидкости, скорость которого регулируется, то можно визуально наблюдать следующие явления.
При малой скорости жидкости падение давления в узком месте трубки незначительно, поток вполне прозрачен. При увеличении скорости в трубке абсолютное давление в соответствии с уравнением Бернулли будет падать и при некотором значении
где Pнп - давление насыщенных паров,
в трубке появляется отчетливо видимое помутнение жидкости, обусловленное появлением пузырьков газа. Это и есть зона кавитации.
При дальнейшем увеличении скорости размеры зоны кавитации возрастают. Кавитация сопровождается характерным шумом, а при длительном её воздействии также и эрозионным разрушением
твёрдых, как правило, металлических стенок. Последнее объясняется тем, что конденсация пузырьков пара (и сжатие пузырьков газа) происходит со значительной скоростью, частицы жидкости, заполняющие полость конденсирующегося пузырька, устремляются к его центру и в момент завершения конденсации вызывают местный гидравлический удар, т.
е. значительное местное повышение давления. Разрушение материала при кавитации происходит не там, где выделяются пузырьки, а там, где они конденсируются вследствие длительного воздействия знакопеременных сил.
Кавитация в обычных случаях явление нежелательное.
При кавитации также возрастает сопротивление трубопроводов и, следовательно, уменьшается их пропускная способность.
«Кавитация может возникать во всех устройствах, где поток претерпевает местное сужение с последующим расширением, например, в кранах, вентилях, задвижках, диафрагмах, жиклерах и т.п. В отдельных случаях возникновение кавитации возможно также и без расширения потока вслед за его сужением, а также в трубах постоянного сечения при увеличении нивелирной высоты и гидравлических потерь.
Кавитация может иметь место в гидромашинах (насосах и гидротурбинах), а также на лопастях быстровращающихся гребных винтов. В этих случаях следствием кавитации являются резкое снижение коэффициента полезного действия машины и затем постепенное разрушение ее деталей, подверженных воздействию кавитации. В гидросистемах кавитация может возникать в трубопроводах низкого давления - во всасывающих трубопроводах. В этом случае область кавитации распространяется на значительную часть всасывающего трубопровода или даже на всю его длину. Поток в трубопроводе при этом становится двухфазным, состоящим из жидкой и паровой фаз.
В начальной стадии паровыделения паровая фаза может быть в виде мелких пузырьков, распределённых по объему движущейся жидкости приблизительно равномерно. При дальнейшем парогазовыделении происходит укрупнение пузырьков, которые в случае горизонтального расположения трубы движутся преимущественно в верхней части ее сечения.
В дальнейшем возможны случаи полного разделения парогазовой и жидкой фаз и движения их самостоятельными потоками, первая фаза - в верхней, вторая - в нижней части сечения трубопровода. При небольших диаметрах трубопровода возможно образование парогазовых пробок и движение фаз, жидкой и газовой, чередующимися столбиками.
С увеличением парогазовой фазы пропускная способность трубопровода значительно уменьшается. Конденсация выделившихся паров и растворение газа происходит в насосах, где давление значительно повышается, и в напорных трубопроводах, по которым жидкость движется под высоким давлением от насоса к потребителю.
Кавитация, обусловленная выделением паров жидкости, происходит по-разному в однокомпонентных (простых) и многокомпонентных (сложных) жидкостях. Для однокомпонентной жидкости давление, соответствующее началу кавитации, вполне определяется упругостью насыщенных паров, зависящей только от температуры, и кавитация протекает так, как было описано выше.
Многокомпонентная жидкость состоит из так называемых легких и тяжелых фракций. Первые обладают большим значением упругости паров, чем вторые, поэтому при кавитации сначала вскипают легкие фракции, а затем тяжелые. Конденсация же паров происходит в обратном порядке, сначала выпадают тяжелые фракции, затем - легкие.
При наличии легких фракций многокомпонентные жидкости более склонны к кавитации, и паровая фаза в них удерживается дольше, но процесс кавитации выражен менее резко, чем у однокомпонентных жидкостей».
Для характеристики течения с кавитацией применяется безразмерный критерий ?, называемый числом кавитации и равный
где P - абсолютное давление,
Pп - давление парообразования,
V - скорость потока.
Обычно число кавитации
Значение
Обычно стремятся к тому, чтобы кавитацию в гидросистемах не допускать.
Но можно отметить, что иногда это явление оказывается полезным. Его используют в так называемых кавитационных регуляторах расхода, обеспечивающих практически постоянный расход через зону кавитации. На принципе использования гидравлических микроударов, происходящих при кавитации, построены устройства для регенерации (очистки от загрязнений) очищающих элементов фильтров.
Кипение
Жидкость можно довести до кипения повышением температуры до значений, больших температуры кипения при данном давлении, или понижением давления до значений, меньших давления насыщенных паров pнп жидкости при данной температуре. Образование пузырьков при понижении давления до давления насыщенных паров называется холодным кипением.
Жидкость, из которой удален растворенный в ней газ, называется дегазированной. В такой жидкости, кипение не возникает и при температуре, большей температуры кипения при данном давлении.
Критерий подобия Фруда
В тех случаях, когда движение жидкости является безнапорным и происходит под действием разности нивелирных высот, условие подобия потоков описывается иначе, с помощью другого критерия подобия - числа Фруда. Этот критерий учитывает пропорциональность в отношениях сил инерции к силам тяжести. Однако для подавляющего большинства интересующих нас задач в области машиностроения этот критерий не имеет значения и рассматриваться не будет.
Критерий подобия Эйлера
Вначале рассмотрим наиболее простой случай - напорное движение идеальной жидкости, т. е. такое движение, при котором отсутствуют силы вязкости. Для этого случая уравнение Бернулли для сечений 1-1 и 2-2 будет иметь вид:
Из условия неразрывности потока расходы в сечениях 1-1 и 2-2 с площадями соответственно
откуда
Подставив последнее соотношение в уравнение Бернулли, после переноса членов получим:
После очевидных преобразований и сокращений придём к виду
Если два потока геометрически подобны, то правая часть уравнения имеет одно и то же значение, следовательно, левая часть тоже одинакова, т.е. разности давлений в сечениях 1-1 и 2-2 пропорциональны динамическим давлениям:
Таким образом, при напорном движении идеальной несжимаемой жидкости для обеспечения гидродинамического подобия достаточно одного геометрического подобия. Безразмерная величина, представляющая собой отношение разности давлений к динамическому давлению (или разности пьезометрических высот к скоростной высоте), называется коэффициентом давления или числом Эйлера и обозначается Eu.
В случае напорного движения в приведённых уравнениях под
где
Критерий подобия Ньютона
Рассмотрим, как поток жидкости наталкивается на безграничную стенку, установленную нормально к нему, и в результате, растекаясь по ней, меняет свое направление на 90°. На основании теоремы механики о количестве движения секундный импульс силы
где
Это и есть сила воздействия на преграду. Для подобных потоков I и II должно выполняться равенство
или
Последнее отношение, одинаковое для подобных потоков, называется числом Ньютона и обозначается Ne.
Критерий подобия Рейнольдса
Посмотрим, какому условию должны удовлетворять те же геометрически и кинематически подобные потоки для того, чтобы было обеспечено их гидродинамическое подобие при наличии сил вязкости, а, следовательно, и потерь энергии, т.е. при каком условии числа Eu будут одинаковыми для этих потоков.
Уравнение Бернулли для этого случая примет вид:
или по аналогии с предыдущими рассуждениями, учтя, что
Как видно из последнего уравнения, числа Eu будут иметь одинаковые значения для рассматриваемых потоков, а сами потоки будут подобны друг другу гидродинамически при условии равенства коэффициентов сопротивления (равенство коэффициентов
Рассмотрим очень важный в гидравлике случай движения жидкости - движение с трением в цилиндрической трубе, для которого коэффициент трения можно описать формулой
Для геометрически подобных потоков отношение
Следовательно, для двух подобных потоков I и II можно записать
т. е. напряжения трения пропорциональны динамическим давлениям.
Учитывая закон трения Ньютона и тот факт, что в последних уравнениях
где индекс у = 0 означает, что производная взята при у = 0, т. е. у стенки трубы. При этом заметим, что закон трения Ньютона применим лишь при ламинарном течении. Однако, как было показано выше, при турбулентном течении в трубах вблизи стенок образуется тонкий ламинарный слой, внутри которого справедлив закон трения Ньютона. Поэтому напряжение трения
После умножения и деления на диаметр трубы d и перегруппировки множителей получим:
Здесь буквой С обозначено выражение в квадратных скобках, представляющее собой безразмерный градиент скорости вблизи стенки.
Для кинематически подобных потоков величина C одинакова, поэтому после сокращения на С условие динамического подобия потоков перепишем в виде
или, переходя к обратным величинам
В этом заключается критерий подобия Рейнольдса, который можно сформулировать следующим образом: для гидродинамического подобия геометрически и кинематически подобных потоков с учетом сил вязкости требуется равенство чисел Рейнольдса, подсчитанных для любой пары сходственных сечений этих потоков.
Круглая труба под действием гидростатического давления
В гидравлических системах технологического назначения жидкость в основном передаётся по трубам круглого сечения. В водопроводах, канализационных и многих других трубопроводных системах, гидротехнических сооружениях широко используются трубы и различные резервуары круглого сечения. По этой причине задача определения нагрузки на трубу является весьма распространённой. В таких расчётах используется полученная ранее формула горизонтальной составляющей силы, действующей со стороны жидкости на криволинейную поверхность
Для труб небольшого диаметра, которые применяются в машиностроительном гидроприводе, давлением столба жидкости можно пренебречь ввиду его малости. Тогда уравнение примет вид
где P0 – внешнее давление.
где произведение Dl – есть вертикальная проекция площади стенки
трубы.
Разрывающей силе будут противодействовать силы реакции FR, возникающие в стенках трубы. Площадь стенок трубы
Под действием разрывающих сил в стенках трубы будет возникать суммарная сила реакция FR, равная по величине разрывающей силе, но направленная в противоположную сторону:
Отсюда находится напряжение ? в стенках трубы, вызываемое давлением внутри трубы. Оно равняется
Ламинарное течение в кольцевых зазорах
Зазоры в виде цилиндрического кольца встречаются практически в каждом конструктивном элементе гидросистем: в любых гидравлических аппаратах, гидромашинах, гидравлической арматуре. Эти зазоры могут быть как с подвижными, так и с неподвижными поверхностями. Все рассуждения и полученные формулы могут быть применимы к движению жидкости в кольцевых зазорах (при условии, что это движение направлено вдоль осей поверхностей, которые образуют зазор) для тех случаев, когда толщина зазора мала по сравнению с радиусами поверхностей, образующих зазор, и не меняется в направлении движения жидкости. Все приведённые рассуждения вполне применимы к зазорам, образованным поверхностями, расположенными эксцентрично.
Рассмотрим общий случай, когда поверхности, образующие зазор, расположены с эксцентриситетом e и, следовательно, величина зазора переменна и зависит от угла ?.
Рассматривая кольцевой зазор, как плоскую щель шириной
В результате интегрирования по окружности получим:
Величина
представляет собой расход через кольцевой зазор при одинаковой ширине по окружности a0 . Это значит, что при максимальном относительном эксцентриситете
Ламинарное течение в плоских зазорах
Рассмотренные выше зависимости, как уже отмечалось, действительны для труб круглого сечения, но они нуждаются в уточнении, если форма сечения потока отличается от окружности. Такие потоки имеют место в каналах и проходных щелях гидроаппаратуры, в гидромашинах и во многих других устройствах.
|
|

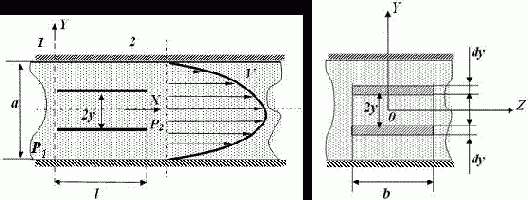

Начало системы координат для простоты поместим в середину зазора. В этом зазоре рассмотрим два поперечных сечения потока 1 и 2, находящихся на расстоянии l друг от друга. Ширину рассматриваемой части потока обозначим
Знак « - » перед силой вязкого трения означает, что она направлена против движения. Знак « - » перед градиентом скорости означает, что производная
После интегрирования по y получим
Постоянную интегрирования C определим из условий движения жидкости у поверхности стенки, где
После подстановки C в выражение для скорости элементарного слоя жидкости u примет вид
Последняя формула определяет то, как связана скорость жидкости с расстоянием от середины потока, т.е. от положения слоя жидкости в зазоре. Зная это, нетрудно определить расход жидкости в зазоре. Для этого определим сначала элементарный расход dQ через площадку высотой (толщиной) dy и шириной b, который будет равен
После интегрирования по y в пределах половины высоты щели от
Тогда полный расход через щель будет в два раза больше:
Если учесть, что средняя скорость в щели будет
Ламинарное течение в плоских зазорах с подвижной стенкой
После интегрирования, получим
Постоянные интегрирования C и C1 найдём из условий на границах потока, где при
Подставив эти значения в выражение для скорости, получим систему из двух уравнений
Выразив из первого уравнения
Отсюда постоянная C примет вид
После выяснения значений для постоянных С и С1 получим формулу скорости u:
Средняя скорость такого фрикционного потока жидкости составляет половину скорости подвижной поверхности, что нетрудно видеть на эпюре распределения скоростей по сечению зазора:
а величину расхода можно вычислить по формуле:
Вывод из сказанного состоит в том, что в зазоре между подвижной и неподвижной поверхностями даже при отсутствии разности давления всегда будет поток жидкости, скорость которого определяется относительными скоростями поверхностей.
Если фрикционное движение происходит при перепаде давлений, то скорости движения слоёв в таком потоке складываются из скоростей, обусловленных фрикционным движением, и скоростей, обусловленных напором. Величина скорости напорного движения жидкости в плоской щели была получена ранее и выглядит следующим образом:
Скорость подвижной поверхности щели Vст может быть направлена попутно или встречно фрикционному потоку. В этом случае скорости слоёв жидкости определяются сложением или вычитанием скоростей, обусловленных фрикционным движением, и скоростей, обусловленных напором.
При попутном движении
Первое слагаемое в формуле называется напорным расходом, а второе - фрикционным, который добавляется или вычитается при попутном или встречном направлении движения подвижной стенки щели.
Ламинарное течение в трубах прямоугольного сечения
Для определения потерь энергии в таких трубах используют формулу Дарси (напомним
 |
1 | 1,5 | 2 | 3 | 4 | 5 | 6 |  |
| k | 0,89 | 0,92 | 0,97 | 1,07 | 1,14 | 1,19 | 1,32 | 1,5 |
Число Рейнольдса для этого случая надо подсчитывать по учетверённому отношению площади поперечного сечения к его периметру:
а вместо d в формуле Дарси использовать величину
С учётом перечисленного формула Дарси для труб прямоугольного сечения принимает вид:
Ламинарное течение жидкости
Напомним, что ламинарное течение - это упорядоченное слоистое течение, математическое описание которого основано на законе трения Ньютона.
Для начала рассмотрим установившееся ламинарное течение в круглых трубах. В трубе диаметром 2r0 выделим цилиндрический объём жидкости между сечениями 1 и 2 длиной l и диаметром 2r. Отметим, что давления в сечениях 1 и 2 соответственно равны P1 и P2. Распределение скоростей по сечению потока на всей длине трубы одинаково, поэтому одинаково и значение коэффициента кинетической энергии ?. На рассматриваемый объём, движущийся со скоростью V, действуют силы давления (на торцовые поверхности) и силы сопротивления, вызванные вязким трением ? на боковой поверхности. Как уже было получено выше
а уравнение сил, действующих на выделенный объём, будет выглядеть
Выразив отсюда
Из последней формулы следует, что касательные напряжения трения линейно зависят от радиуса потока. Это показано на рисунке. С другой стороны, касательные напряжения по закону Ньютона равны
Из этого соотношения можно найти приращение скорости
т.е. при увеличении радиуса скорость уменьшается, что соответствует эпюре скоростей.
После интегрирования, получим
которая, с математической точки зрения, является квадратной параболой и очерчивает эпюру распределения скоростей по сечению потока. Максимальное значение скорости достигается в центре потока при r=0 и составляет
Используя значение скорости u, определим величину расхода через кольцевую площадь d?c шириной dr, находящуюся на расстоянии r от центра трубы. Выше было отмечено, что скорость в любой точке этого кольца одинакова, и тогда
Проинтегрировав dQ по всей площади трубы (т.е. от r = 0 до r = r0), получим
Средняя скорость в таком потоке будет
Заметим, что средняя скорость потока с параболическим распределением скоростей вдвое меньше максимальной.
Из последнего выражения легко получить закон сопротивления потоку, т.е. зависимость потерь энергии от размеров и параметров движения жидкости:
Заменив в этом выражении динамический коэффициент вязкости
Полученное выражение носит название закона Пуазейля и применяется для расчета потерь энергии с ламинарным течением.
Эту же величину потерь на трение ранее мы выразили формулой Дарси. Если приравнять правые части формулы Дарси и закона Пуазейля, получится:
Заменим расход произведением
Искусственно умножим и разделим числитель и знаменатель на V:
Очевидно, что в этом случае
Это выражение для коэффициента гидравлического трения при ламинарном движении жидкости хорошо подтверждается экспериментом и используется на практике для определения потерь энергии в потоке при ламинарном течении. Иногда этот коэффициент обозначается
Зная полученные выше выражения для скорости элементарной струйки u и для средней скорости потока V, можно вычислить значение коэффициента кинетической энергии
Учтём, что
Раскроем интеграл в числителе
Проинтегрируем эту функцию в пределах от 0 до r0, т.е. по сечению потока
Теперь рассмотрим знаменатель выражения для ?:
Разделив полученные числитель на знаменатель, будем иметь значение коэффициента кинетической энергии ?:
Это значит, что кинетическая энергия ламинарного потока с параболическим распределением скоростей вдвое превышает кинетическую энергию того же потока с равномерным распределением скоростей.
В некоторых случаях удобно знать другой поправочный коэффициент, который учитывает отличие действительного количества движения потока от его значения, посчитанного с использованием средней скорости потока V. Этот коэффициент обозначают ?0, называют коэффициентом количества движения и вычисляют по формуле
По аналогии с вычислением коэффициента ?, подставив вместо u и V соответствующие выражения, после возведения в квадрат и замены переменной интегрирования получим для числителя:
После интегрирования в пределах от 0 до r0, числитель примет вид
Знаменатель выражения для ? перепишем в виде
После деления числителя на знаменатель получим значение коэффициента количества движения ?0:
Эта величина для ламинарного потока с параболическим распределением скоростей, так же как и ?, является величиной постоянной.
Все приведённые зависимости справедливы для участков прямых гладких труб постоянного сечения с параболическим распределением скоростей по живому сечению потока.
Лекция 1. Введение
Механика, как раздел физики, изучает законы равновесия и движения материальных тел различных видов. Она разделяется на:
ü механику твёрдого тела, которая изучает покой и движение тел как совокупности сильно связанных материальных точек;
ü механику сыпучих сред, изучающую движение песчаных грунтов, зерна и других аналогичных тел;
ü механику жидких сред, в которой изучают равновесие и движение жидкости.
Часть механики жидких сред, которая рассматривает движение жидкости, а также силовое взаимодействие между жидкостью и обтекаемыми ею телами или ограничивающими ее поверхностями, называется гидромеханикой.
Раздел механики, в котором изучают движение газов и жидкостей и обтекание ими тел, называют аэромеханикой.
Прикладную часть гидромеханики, для которой характерен определенный круг технических вопросов, задач и методов их решения, называют технической механикой жидкости, или гидравликой.
Обычно гидравлику определяют как науку о законах равновесия и движения жидкостей и о способах приложения этих законов к решению практических задач. В гидравлике рассматриваются главным образом потоки жидкости, ограниченные и направленные твердыми стенками, т. е. течения в открытых и закрытых руслах (каналах). Можно сказать, таким образом, что в гидравлике изучают внутренние течения жидкостей и решают так называемую «внутреннюю» задачу в отличие от «внешней» задачи, связанной с внешним обтеканием тел сплошной средой, которое имеет место при движении твердого тела в жидкости или газе (воздухе). «Внешнюю» задачу рассматривают в собственно гидромеханике или аэрогидромеханике. Этот раздел в основном связан с потребностями авиации и судостроения.
В гидравлике при решении различных практических задач широко используются те или иные допущения и предположения, упрощающие рассматриваемый вопрос.
Достаточно часто гидравлические решения основываются на результатах экспериментов, и потому в гидравлике применяется относительно много различных эмпирических и полуэмпирических формул. При этом, как правило, оцениваются только главные характеристики изучаемого явления и часто используются те или иные интегральные и осредненные величины, которые дают достаточную для технических задач характеристику рассматриваемых явлений.
По своему характеру техническая механика (гидравлика) близка к известным дисциплинам — сопротивлению материалов и строительной механике, в которых под тем же углом зрения изучаются вопросы механики твердого тела. Следует учитывать, что гидравлика, являясь общетехнической дисциплиной, может рассматриваться как «профессиональная физика жидкого тела», в которой, в частности, даются основы соответствующих гидравлических расчетов. Эти расчёты используются при проектировании инженерных гидротехнических сооружений, конструкций, а также гидросистем технологического оборудования, применяемых во многих областях техники.
Разумеется, что гидравлика разделяется на статику жидкости (гидростатику), кинематику потоков жидкости и динамику жидкости (гидродинамику).
Метод, применяемый в современной гидравлике при исследовании движения, заключается в следующем. Исследуемые явления сначала упрощают, и к ним применяют законы теоретической механики. Затем полученные результаты сравнивают с данными опытов, выясняют степень расхождения, уточняют и исправляют теоретические выводы и формулы для приспособления их к практическому использованию. Целый ряд явлений, крайне трудно поддающихся теоретическому анализу, ввиду своей сложности, исследуют экспериментальным путем, а результаты такого исследования представляют в виде эмпирических формул.
Особенно велико значение гидравлики в машиностроении, где приходится иметь дело с закрытыми потоками в трубах и давлениями, многократно превышающими атмосферное. Гидросистемы, состоящие из насосов, трубопроводов, различных гидроагрегатов, широко используют в машиностроении в качестве устройств передачи и преобразования энергии, жидкостного охлаждения, топливоподачи, смазки и др.
Можно также отметить, что имеет место и другой подход к классификации разделов механики жидких сред. В этом подходе говорят о двух разных методах исследования:
ü метод «технической механики жидкости» («технической гидромеханики», «гидравлики»),
ü метод «математической механики жидкости» («математической гидромеханики»).
В математической механике жидкости широко используется относительно сложный математический аппарат. Решения, получаемые в этом случае, оказываются более строгими в математическом отношении.
Как показал опыт, методы математической механики жидкости очень часто оказываются столь сложными, что громадное большинство практических задач, следуя этим методам, решить невозможно. Этим и объясняется возникновение и развитие технической, прикладной науки — технической механики жидкости, т. е. гидравлики, которая стремится дать приближенные ответы на все те вопросы, связанные с движущейся или покоящейся жидкостью, которые ставит перед нами практика.
Можно сказать, что в технической гидромеханике (в гидравлике) приближенно решаются сложные задачи при помощи простых методов. В математической же гидромеханике относительно точно решаются только некоторые простейшие задачи при помощи сложных методов.
Лекция 3. Эксплуатационные свойства жидкостей
Кроме рассмотренных физических свойств жидкостей при их использовании в технологических машинах нужно учитывать и другие характеристики. Они не влияют на математическое описание гидравлических явлений, но оказываются существенными при эксплуатации гидросистем. Требования к таким свойствам определяются, прежде всего, целью, с которой жидкость применяется в технологической машине. В гидроприводе жидкость выполняет несколько различных функций. Во-первых, это функция рабочего тела, обеспечивающего перенос энергии в гидросистеме, поэтому её называют рабочей жидкостью, в гидроприводах тормозов – тормозными жидкостями. Во-вторых, рабочая жидкость является смазочным и охлаждающим веществом. В системах смазки их называют маслами, в системах охлаждения – охлаждающими или смазочно-охлаждающими жидкостями (СОЖ). В этом случае они обеспечивают уменьшение сил трения в парах трения. В-третьих, жидкость является средой, удаляющей из гидросистемы продукты износа. В-четвёртых, смазочно-охлаждающие жидкости обеспечивают защиту деталей от коррозии. Комплекс физико-химических свойств рабочих жидкостей должен наилучшим образом обеспечивать их основную и дополнительные функции. Рабочие жидкости гидросистем должны обладать следующими дополнительными свойствами.
Антифрикционные (смазывающие) свойства заключаются в способности жидкости уменьшать силы трения между движущимися деталями. Данное свойство обеспечивается посредством добавления различных модификаторов и присадок.
Стабильность вязкости состоит в минимальной зависимости вязкости от температуры в требуемом температурном диапазоне. Вязкость жидкости должна быть оптимальна, т.е. должна обеспечивать хорошие смазывающие свойства при минимальных утечках через неплотности и зазоры в гидросистеме. Это свойство существенным образом зависит от относительных скоростей движения подвижных частей.
Температура кипения должна быть высокой, что обеспечивает работоспособность и стойкость жидкости в большом температурном диапазоне.
Устойчивость к механической и химической деструкции и к окислению должна быть высокой в условиях применяемого температурного режима, а также в течение максимально длительного срока службы.
Модуль объемной упругости должен максимально высоким.
Коэффициенты теплопроводности и удельной теплоемкости должны быть высокими, что обеспечивает интенсивный отвод тепла из гидросистемы и повышает точность её работы.
Коэффициент теплового расширения должен быть небольшим, т.к. это также приводит к увеличению точности работы гидросистемы.
Экологическая безопасность жидкости и продуктов её разложения заключается в недорогой возможности переработки, повторного использования или утилизации после окончания срока эксплуатации.
Температурой застывания называют такую наиболее высокую температуру, при которой поверхность уровня масла, залитого в стандартную пробирку, не перемещается при наклоне пробирки на 45º в течение 5 мин. Эта температура характеризует жидкость с точки зрения сохранения текучести, а следовательно, возможности транспортировки и слива в холодное время года.
Температура застывания масла должна быть не менее чем на 10 ? 17ºС ниже наименьшей температуры окружающей среды, в условиях которой будет работать гидросистема.
Температурой замерзания называют температуру начала кристаллизации, т.е. температуру, при которой в жидкости образуется облачко из мельчайших кристаллов. При этом не должно быть расслаивания жидкости и выделения из нее составных компонентов.
Жидкость не должна содержать легкоиспаряющиеся компоненты, испарение которых может привести при продолжительной эксплуатации к загустению жидкости.
Огнестойкость жидкостей выражается в том, что жидкость не должна быть причиной возникновения или распространения пожара.
С точки зрения огнестойкости жидкости характеризуются температурами вспышки, воспламенения и самовоспламенения. Под температурой вспышки понимается минимальная температура, при которой над поверхностью жидкости образуется количество пара, достаточное для возникновения кратковременной вспышки. Температурой воспламенения называется такая температура, при которой количество выделяющегося пара таково, что горение продолжается после удаления источника огня.
Температурой самовозгорания называется такая температура, при которой жидкость или ее пар вспыхивает при контакте с воздухом без внешнего источника воспламенения.
Температура воспламенения масел на нефтяной основе находится в пределах 180¾230º С, а температура самовозгорания от 260¾370º С и выше.
Негорючесть во многих случаях является решающим свойством при выборе типа рабочей жидкости. В гидросистемах, расположенных близко к источникам тепла или огня необходимы негорючие жидкости.
Более высокой пожарной безопасностью, по сравнению с минеральными, обладают синтетические жидкости. Они практически не горят при возможных высоких температурах и не распространяют огня. При работе с минеральными маслами при температуре выше 70ºС необходимо устранять контакт с воздухом. Для этого баки при 70ºС и выше необходимо заполнять инертным газом (азотом, аргоном или гелием). Этого же эффекта можно достичь механическим разделением газовой и жидкостной сред.
Диэлектрические свойства. Встречаются случаи, когда важными являются изолирующие и диэлектрические свойства жидкости.
Большинство жидкостей для гидросистем - хорошие изоляторы. Такое свойство позволяет помещать в них электрические агрегаты и их элементы (соленоиды, обмотки электродвигателей и пр.) без дополнительной изоляции. Однако в этом случае в жидкостях не должно быть металлических присадок и металлических продуктов износа. Они также не должны содержать воду.
Воздействие жидкости на резиновые детали. Важным свойством рабочих жидкостей для гидросистем является воздействие их на материалы конструктивных элементов, и, в частности, на резиновые детали гидроагрегатов, которые используются в качестве уплотнений. Изменение их свойств, происходящее под воздействием жидкости, сопровождается нарушением герметичности и другими ошибками в работе гидросистем.
Ни одна рабочая жидкость не обладает абсолютной инертностью. Поэтому важно, чтобы она не критично ухудшала основные качества материала уплотнительных устройств.В результате длительного контакта рабочей жидкости с резиновыми деталями могут изменяться их объем, вес, прочность и другие механические свойства деталей. Особо следует отметить влияние на резину синтетических жидкостей, одни из которых вызывают либо чрезмерное набухание уплотнительного материала, либо, наоборот, значительную его усадку.
Цена рабочей жидкости должна быть по возможности невысокой.
Перечисленные свойства гидравлических рабочих жидкостей, к сожалению, не носят постоянный характер. В процессе работы гидросистем происходит изменение их характеристик.
Лекция 4. Гидростатика
Гидростатика – раздел гидромеханики, изучающий законы равновесия неподвижной жидкости, находящейся под действием внешних сил.
Вследствие действия этих сил внутри жидкости возникают напряжения сжатия, которые в гидравлике называются давлением и обозначаются буквой P. В гидростатике силы, действующие на жидкость, принимаются не зависящими от времени. С учётом этого положения можно считать, что напряжения, возникающие в жидкости под действием внешних сил, зависят только от координат точки
а также определение сил, действующих со стороны жидкости на твёрдые стенки.
Лекция 5. Дифференциальные уравнения равновесия покоящейся жидкости
Дифференциальные уравнения равновесия покоящейся жидкости иначе называют дифференциальными уравнениями Эйлера. Они получены для общего случая относительного покоя жидкости. Возможны следующие варианты относительного покоя.
Первый вариант соответствует абсолютному покою или равномерному движению сосуда с жидкостью. Такой вариант рассматривался при выводе основного уравнения гидростатики.
Второй вариант – вращение сосуда с жидкостью с постоянной угловой скоростью ? вокруг центральной оси. Несмотря на то, что вся масса жидкости вращается вместе с сосудом, частицы жидкости друг относительно друга не перемещаются, следовательно, весь объём жидкости, как и в первом случае, представляет собой как бы твёрдое тело. Давление в каждой точке жидкости не меняется во времени и зависит только от координат. По этим причинам жидкость подпадает под определение покоящейся.
Третий вариант аналогичен второму, только вращение осуществляется вокруг произвольно расположенной вертикальной оси. Во втором и третьем случае свободная поверхность жидкости принимает новую форму, соответствующую новому равновесному положению жидкости.
В четвёртом варианте сосуд с жидкостью движется прямолинейно и равноускоренно. Такой случай проявляется, например, в процессе разгона или остановки автоцистерны с жидкостью. В этом случае жидкость занимает новое равновесное положение, свободная поверхность приобретает наклонное положение, которое сохраняется до изменения ускорения. Частицы жидкости друг относительно друга находятся в покое, и давление зависит только от координат.
Во всех перечисленных случаях на жидкость действуют, во-первых, силы веса, во-вторых, силы инерции, в-третьих, силы давления.
Рассмотрим в произвольной системе координат X,Y,Z произвольную точку A. Вблизи этой точки выделим элементарный объём
 |
математических выражений параллельны координатным плоскостям.
Заметим следующее:
ü давление является функцией координат (при этом в любой точке оно по всем направлениям одинаково),
ü при переходе к точкам Ax( Ay, Az) меняется только одна координата на бесконечно малую величину dx( dy, dz), поэтому функция получает приращение только по одной координате,
ü это приращение равно частному дифференциалу по соответствующей координате
Таким образом, разность давлений, действующих на противоположные грани параллелепипеда (внутрь рассматриваемого объёма), перпендикулярные соответствующим осям, будет иметь вид:
Исходя из этого, определим разности сил, вызванных давлением, в проекции на оси координат
Кроме сил давления на параллелепипед будут действовать инерционные силы
Учитывая, что параллелепипед находится в покое, сумма сил, действующих на него, равна 0:
Разделив систему уравнений сил на массу рассматриваемого параллелепипеда, получим систему уравнений Эйлера:
На практике, чтобы избавиться от частных производных, используют одно уравнение, заменяющее систему. Для этого первое уравнение умножают на dx, второе на dy, третье на dz и складывают их:
В этой формуле сумма в скобках является полным дифференциалом давления, который в результате оказывается равным
Полученное уравнение показывает, как изменяется давление при изменении координат внутри покоящейся жидкости для общего случая относительного покоя.
Лекция 6. Давление жидкости на окружающие её стенки
Важнейшей задачей гидростатики является определение сил, с которыми жидкость действует на окружающие её твёрдые стенки. Очень часто необходимо знать величину, направление и точку приложения сил, вызванных давлением, чтобы правильно провести прочностные расчёты элементов конструкции гидропривода (гидравлических машин, аппаратов и арматуры). Подобные задачи необходимо решать и в ходе проектирования гидротехнических сооружений (плотин, дамб, причалов и т.д.). Проанализируем решение наиболее часто возникающих (типовых) задач.
Лекция 7. Кинематика жидкости
Основной задачей этого раздела гидравлики является определение следующих зависимостей скорости u и давления P в каждой точке потока жидкости, которые являются соответствующими функциями времени t и координат x,y,z:
и
Изучение этих зависимостей начнём с рассмотрения идеальной жидкости, под которой будем понимать воображаемую жидкость, не имеющую вязкости и, следовательно, не имеющую внутренних сил. Давление в такой жидкости имеет свойства статического давления, т.е. направлено по внутренней нормали и передаётся одинаково во всех направлениях.
Лекция 9. Динамика жидкостей
Главная задача данного раздела, вместе с разделом кинематики жидкостей, заключается в установлении связей между силами, существующими в потоке жидкости и характеристиками движения этой жидкости. Напомним, что эти связи в общем случае представляются уравнениями вида:
Нахождение этих функций является весьма сложной задачей. Поэтому для упрощения её решения Л. Эйлер предположил, что жидкость является идеальной, т.е. не имеющей вязкости, а также то, что все перечисленные функции непрерывные и дифференцируемые, хотя физической причиной непрерывности распределения скоростей в движущейся жидкости является именно вязкость.
Лекция 10. Интегрирование уравнений Эйлера
Интегрирование уравнений Эйлера рассмотрим на широко распространённом примере движения жидкости под действием силы тяжести. Примерами такого движения могут служить: течение реки, ручья или любого другого потока жидкости, течение жидкости в водопроводе, работающем от водонапорной башни.
Движение жидкости описывается обобщённой формой уравнений Эйлера
принимает вид:
где g – ускорение свободного падения.
Подставив это выражение в уравнение Эйлера, и умножив на «–1», для того, чтобы избавиться от знаков «минус» перед каждым слагаемым, получим:
После интегрирования придём к виду:
где C – постоянная интегрирования (знак «-» перед ней не имеет
физического значения и поставлен только для удобства последующих математических преобразований).
Разделив последнее равенство на g, придём к окончательному виду:
Полученное выражение называется интегралом Бернулли, а постоянная величина H носит название гидродинамический напор или полный напор. Другое название интеграла Бернулли, которое применяется значительно чаще, - уравнение Бернулли для струйки идеальной жидкости.
Лекция 13. Турбулентное течение жидкости
Напомним, что турбулентное движение жидкости отличается интенсивным вихреобразованием, приводящим к перемешиванию слоёв. В потоке наблюдаются постоянные пульсации давлений и скоростей, как по величине, так и по направлению. Турбулентное течение имеет неустановившийся характер, а траектории движения частиц жидкости постоянно и хаотически меняются. На практике такое движение встречается достаточно часто при высоких скоростях потока и малой вязкости жидкости. Вследствие того, что при турбулентном течении потока нет слоистости, закон трения Ньютона неприменим. По причине сложности турбулентного движения и его аналитического исследования, пока нет достаточно строгой теории этого течения. Существует полуэмпирическая приближённая теория Прандтля, элементы которой будут затронуты ниже, при рассмотрении вопроса о вязком трении в турбулентных потоках.
Потери энергии (потери напора на трение) при турбулентном течении жидкости больше, чем при ламинарном, из-за значительных потерь на вихреобразование, перемешивание и изменение траекторий.
однако коэффициент
Лекция 15. Критерии подобия
В процессе проектирования различных гидросистем, трубопроводов, гидротехнических сооружений, гидравлических и газовых систем химических и нефтехимических предприятий нередко возникает необходимость не только математического, но и натурного моделирования. В таком случае необходимо, чтобы работа гидросистемы действующей модели соответствовала функционированию реального объекта. Это означает, что различные характеристики потоков жидкости, которые имеют место в модели и в реальной системе, должны описываться одинаковыми закономерностями, хотя их численные значения могут существенно различаться. В натурной модели они меньше (как правило) или больше (встречается реже), чем в действительности. Для этого необходимо иметь критерии, которые позволяли ли бы «масштабировать» реальную систему. Эти критерии устанавливаются в теории подобия потоков жидкости.
Лекция 16. Истечение жидкости из отверстий и насадков
Истечение жидкости из отверстий и насадков (коротких трубок различной формы и сечений) характерно тем, что в этом процессе потенциальная энергия жидкости на очень коротком расстоянии и за очень короткое время превращается в кинетическую энергию струи (или капель в общем случае). При этом происходят какие-то, большие или не очень, потери напора. Подобные режимы течения жидкости возникают при вытекании жидкости из резервуаров, баков, котлов в атмосферу или пространство, заполненное жидкостью. Аналогичные явления происходят при протекании жидкости через малые отверстия и щели в направляющей, контрольной и регулирующей аппаратуре различных гидравлических систем.
Основной вопрос, на который нужно найти ответ, состоит в том, как определить расход и скорость истечения через отверстия или насадки различной формы.
Лекция 17. Гидравлический расчет трубопроводов
Жидкость движется по трубопроводу благодаря тому, что ее энергия в начале трубопровода (у источника гидравлической энергии) больше, чем в конце. Этот перепад (разница) уровней энергии может быть создан тем или иным способом: работой насоса, за счет разности уровней жидкости, давлением газа.
Важнейшей задачей, возникающей при проектировании множества гидросистем различного назначения, является задача определения энергетических характеристик источника гидравлической энергии. К таким системам относятся гидросистемы цехового технологического оборудования, мобильные гидрофицированные машины, системы водоснабжения и отопления и др. Источниками энергии таких гидросистем являются насосные станции, газобаллонные системы, водонапорные башни. Энергетические характеристики источника энергии – подача (расход) и давление – должны быть такими, что бы обеспечивались необходимые расход и давление на выходе системы – гидродвигателе, водопроводном кране и т.п.
Реже встречается обратная задача, когда при известных энергетических характеристиках источника энергии необходимо узнать, какими будут максимально возможный расход и давление на выходе гидросистемы.
В машиностроении приходится иметь дело чаще всего с такими трубопроводами, движение жидкости в которых создаётся работой насоса. В гидротехнике и водоснабжении, а также во вспомогательных устройствах течение жидкости происходит, как правило, за счет разности уровней давлений (разности нивелирных высот).
Лекция 18. Гидравлический удар в трубопроводах
Теоретическое и экспериментальное исследование гидравлического удара в трубопроводах впервые было проведено известным русским учёным Николаем Егоровичем Жуковским в 1899 году. Это явление связано с тем, что при быстром закрытии трубопровода, по которому течёт жидкость, или быстром его открытии (т.е. соединении тупикового трубопровода с источником гидравлической энергии) возникает резкое, неодновременное по длине трубопровода изменение скорости и давления жидкости. Если в таком трубопроводе измерять скорость жидкости и давление, то обнаружится, что скорость меняется как по величине, так и по направлению, а давление - как в сторону увеличения, так и в сторону уменьшения по отношению к начальному. Это означает, что в трубопроводе возникает колебательный процесс, характеризующийся периодическим повышением и понижением давления. Такой процесс очень быстротечен и обусловлен упругими деформациями стенок трубы и самой жидкости.
Подробно рассмотрим его картину для случая полного и прямого гидравли
 |
ческого удара.
Будем считать, что в исходном состоянии трубопровод открыт. Жидкость движется по трубе со скоростью V>0.
 |
Давление в жидкости равно Ро.
Трубопровод мгновенно закрывается. Слои жидкости, натолкнувшись на заслонку крана, останавливаются. Кинетическая энергия жидкости переходит в деформацию стенок трубы (труба у заслонки расширится), и жидкости (давление у заслонки повысится на величину
 |
нения ударной волны и обозначается буквой а. Такой процесс проходит в период времени
В момент времени
Но такое состояние неравновесное. Поскольку у источника давление Ро, а в трубе Р = Ро+
 |
Этот процесс начинается от начала трубы. Жидкость будет вытекать из трубы в резервуар с некоторой скоростью V. Сечение A-A (ударная волна) начнёт перемещаться к концу трубы со скоростью а. При этом давление в трубе будет снижаться до P0.
Этот процесс будет происходить в период времени
 |
Энергия деформации жидкости переходит в кинетическую энергию, и жидкость приобретает некоторую скорость V, но направленную в обратную сторону. Во всём трубопроводе устанавливается давление Ро. По инерции жидкость продолжает двигаться к началу трубы и начинает испытывать деформации растяжения, что приводит к уменьшению давления вблизи заслонки.
 |
Возникает отрицательная ударная волна, движущаяся от конца трубы к началу со скоростью а, и за фронтом волны остается сжатая труба. Кинетическая энергия снова превращается в энергию деформации (сжатия).
В момент времени
 |
Поэтому период времени
В момент времени
 |
Далее весь процесс начинается сначала. При исследовании этого процесса возникает три основных вопроса. Первый - какова скорость протекания этого колебательного процесса и от чего она зависит? Второй вопрос – как сильно меняется давление в трубопроводе за счёт описанного процесса? И третий – как долго может протекать этот процесс?
Лекция 20. Особые режимы течения жидкостей
Кроме достаточно подробно рассмотренных в настоящем курсе видов движения жидкости: ламинарного и турбулентного, движения жидкости при прохождении различных сопротивлений, истечений через насадки и других, существуют и другие разновидности течения. Они описываются гораздо более сложным математическим аппаратом или не описываются вообще, либо требуют сложного экспериментального изучения. Ниже рассмотрим основные из них, нередко проявляющиеся в гидросистемах технологического оборудования.
Массовые силы
где G – вес жидкости,
W – объём жидкости,
m – масса жидкости,
g – ускорение свободного падения,
? – плотность жидкости,
? – удельный вес жидкости.
Как известно, масса является мерой инертности тела. Это свойство присуще и жидкостям, поэтому к массовым силам относятся и силы инерции:
где Fин – инерционная сила,
V – скорость жидкости,
t – время движения,
a – ускорение движения.
где
Местные гидравлические сопротивления
Местными гидравлическими сопротивлениями называются любые участки гидравлической системы, где имеются повороты, преграды на пути потока рабочей жидкости, расширения или сужения, вызывающие внезапное изменение формы потока, скорости или направления ее движения. В этих местах интенсивно теряется напор. Примерами местных сопротивлений могут быть искривления оси трубопровода, изменения проходных сечений любых гидравлических аппаратов, стыки трубопроводов и т.п. Потери напора на местных сопротивлениях
где
Коэффициент местного сопротивления зависит от конкретных геометрических размеров местного сопротивления и его формы. В связи со сложностью процессов, которые происходят при движении жидкости через местные сопротивления, в большинстве случаев его приходится определять на основании экспериментальных данных с помощью формулы:
Однако в некоторых случаях величины коэффициентов местных сопротивлений можно определить аналитически.
Из определения коэффициента
Коэффициенты различных сопротивлений можно найти в гидравлических справочниках. В том случае, если местные сопротивления находятся на расстоянии меньше (25÷50)d друг от друга (
Местные потери напора можно выразить как через скоростной напор, соответствующий скорости до препятствия в потоке, так и через скоростной напор, подсчитанный по скорости за этим препятствием. Обычно в формулу Вейсбаха подставляют среднюю скорость за препятствием
Учитывая условие неразрывности потока, можно найти соотношения между коэффициентами местных сопротивлений, определённых по отношению к разным скоростным напорам (до и после сопротивления). Понятно, что при постоянном расходе
Если выразить отношение между по-разному определёнными коэффициентами, будем иметь:
где
Отметим, что для большинства местных сопротивлений их коэффициент
Неньютоновские жидкости
Особенностью ньютоновских жидкостей является полное отсутствие трения покоя. Однако существуют жидкости (растворы полимеров, коллоидные суспензии, строительные растворы, пищевые и кормовые смеси и т. п.), для которых связь между касательным напряжением t и поперечным градиентом скорости не подчиняется закону Ньютона. Такие жидкости называются неньютоновскими или аномальными, и отличаются от ньютоновских наличием касательного напряжения в состоянии покоя t0.
Например, касательные напряжения подчиняются закону
Такие жидкости называются вязкопластичными, и движение их слоёв начинается лишь после того, как будет преодолено напряжение сдвига покоя t0.
Для других неньютоновских жидкостей динамическая вязкость может зависеть от градиента скорости, времени и т. д. Эта зависимость может иметь, например, следующий вид
где k – коэффициент, который может зависеть от скорости, времени, температуры, давления и некоторых других факторов.
Определение вязкости жидкости
во-вторых, выталкивающая (архимедова) сила
в-третьих, сила Стокса, порождаемая вязким трением на поверхности шарика
В приведённых выражениях применены следующие обозначения:
W - объём шарика,
V - скорость опускания шарика,
d - диаметр шарика.
Так как скорость тела постоянна, по второму закону Ньютона можно записать
Объём шарика W
Подставляя полученные выражения в уравнение сил, действующих на шарик, получим:
Выразив из последней формулы
Если измерить время опускания шарика на определённую, заранее измеренную глубину, то нетрудно определить вязкость любой жидкости.
Основное уравнение гидростатики
A – произвольная точка в жидкости,
ha – глубина т. А,
P0 - давление внешней среды,
r - плотность жидкости,
Pa – давление в т. А,
dS – элементарная площадка.
Сверху на площадку действует внешнее давление P0 (в случае, если свободная поверхность граничит с атмосферой, то
Разделив это выражение на dS и учтя, что т. А выбрана произвольно, получим выражение для P в любой точке покоящейся жидкости:
где h – глубина жидкости, на которой определяется давление P.
Полученное выражение носит название основного уравнения гидростатики.
Основные особенности турбулентного режима движения
Как уже отмечалось выше, на практике встречаются оба режима движения жидкости, однако наибольшие особенности имеют турбулентные потоки. Перечислим основные из них.
ü По характеру движения частицы жидкости в турбулентном потоке ведут себя примерно так, как молекулы в представлении кинетической теории газов: они находятся в состоянии беспорядочного хаотического движения. В случае, например, трубопроводов с этим связано существенное возрастание потерь энергии при движении жидкости по сравнению с ламинарным потоком.
ü В турбулентном режиме происходит выравнивание эпюры распределения скоростей по сечению потока.
ü С турбулентным движением связано так же усиление теплопередачи внутри жидкости.
ü Перемешивание определяется наличием в турбулентном потоке уже упомянутых выше, перпендикулярных основному направлению движения жидкости составляющих скоростей.
ü Перемешивание в турбулентно движущейся жидкости приводит к взвешиванию находящейся в потоке в дисперсном состоянии фракции другой фазы (твердые, газообразные и т. п.).
ü Турбулентное движение по самой своей сущности является движением неустановившимся; все гидравлические характеристики и, в частности, скорости в каждой точке занятого турбулентным потоком пространства изменяются с течением времени.
Таким образом, турбулентное движение можно определить как движение жидкости с пульсацией скоростей, приводящей к перемешиванию жидкости.
Основы теории плавания тел

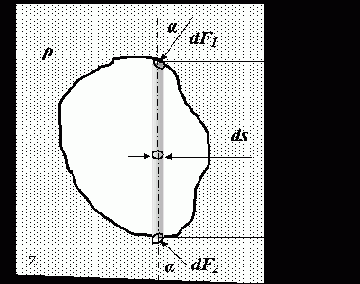

Вертикальная составляющая силы dF1 будет:
Вертикальная составляющая силы dF2 будет:
Будем считать, что погруженное в жидкость тело находится в равновесии. Поэтому вес выделенного элементарного цилиндра dG будет уравновешиваться действующими на него силами.
Проинтегрировав это выражение по площади горизонтальной проекции тела, получим:
Это выражение называется законом Архимеда: погруженное в жидкость тело теряет в своём весе столько, сколько весит вытесненная им жидкость. Другими словами на тело, погруженное в жидкость, действует выталкивающая сила, равная весу вытесненной телом жидкости. Эта сила приложена в точке, которая называется точкой водоизмещения.
В зависимости от отношения веса и выталкивающей силы возможны три состояния тела:
Ø если вес больше выталкивающей силы – тело тонет,
Ø если вес меньше выталкивающей силы – тело всплывает,
Ø если вес равен выталкивающей силе – тело плавает.
Основы теории подобия, геометрическое и динамическое подобие
Гидродинамическое подобие - это подобие потоков несжимаемой жидкости, включающее в себя подобие геометрическое, кинематическое и динамическое.
Из геометрии известно, что геометрическое подобие означает пропорциональность сходственных размеров и равенство соответствующих угло
в. В гидравлике под геометрическим подобием понимают подобие тех поверхностей, которые ограничивают потоки жидкости, Таким образом в гидравлике геометрическое подобие означает подобие русел или трубопроводов, по которым течёт жидкость.
Кинематическое подобие это подобие линий тока и пропорциональность сходственных скоростей. Это значит, что для кинематического подобия потоков требуется соблюдение геометрического подобия.
Динамическое подобие заключается в пропорциональности сил, действующих на сходственные элементы кинематически и геометрически подобных потоков, и равенство углов, характеризующих направление действия этих сил.
В потоках жидкостей (в нашем случае в трубопроводах, в гидромашинах и т.д.) обычно действуют разные силы – силы давления, силы вязкого трения, силы тяжести, инерционные силы. Соблюдение пропорциональности всех сил, действующих в потоке, означает полное гидродинамическое подобие.
На практике полное гидродинамическое подобие достигается редко, поэтому обычно приходится ограничиваться частичным (неполным) гидродинамическим подобием, при котором имеется пропорциональность лишь основных сил.
Записывается подобие следующим образом. Например, пропорциональность сил давления Р и сил трения Т, действующих в потоках I и II, можно записать в виде
Относительный удельный вес
Иногда удобно использовать такую характеристику жидкости, которая называется «относительный удельный вес». Это отношение удельного веса жидкости к удельному весу пресной воды
Единицы измерения: Относительный удельный вес - величина безразмерная.
Параллельное соединение трубопроводов
и
где 1, 2, 3 – номера параллельных ветвей трубопровода,
Q1, Q2, Q3 – расходы в соответствующих ветвях,
?P1, ?P2, ?P3 – потери давления в соответствующих ветвях.
Представляя каждую из параллельных ветвей как простой трубопровод, можно записать характеристики каждой ветви:
На основании этих равенств можно получить уравнения вида:
Добавим к этим уравнениям условие равенства расходов в начале и конце разветвлённых трубопроводов и будем иметь:
Из приведённых уравнений вытекает следующее важное правило: для построения характеристик параллельного соединения нескольких трубопроводов следует сложить абсциссы (расходы) характеристик каждого из этих трубопроводов при одинаковых ординатах (потерях давления).
Плавный поворот потока
Постепенный поворот трубы (отвод или закруглённое колено) значительно уменьшает вихреобразование и, следовательно, потери энергии. Величина потерь существенно зависит от отношения
Коэффициент местного сопротивления для плавного поворота можно определить по экспериментальным формулам. Для поворота под углом 900 и
для угла поворота более 1000
для угла поворота менее 700
Плотность
Плотность жидкости
Для однородных жидкостей можно считать, что
где M – масса жидкости,
W – объём жидкости.
Единицы измерения:
[кг/м3], [кг/дм3], [кг/л], [г/см3].
Плотность пресной воды равна 1000 кг/м3, солёной морской воды - 1020 ÷ 1030, нефти и нефтепродуктов – 650 ÷ 900 кг/м3, ртути – 13596 кг/м3.

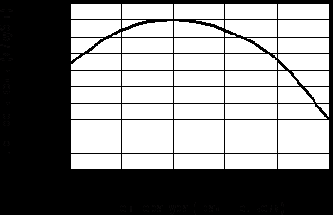

При изменении давления плотность жидкостей изменяется незначительно. В большинстве случаев плотность жидкости в расчётах можно принимать постоянной. Однако встречаются случаи, когда изменением плотности пренебрегать нельзя, т.к. это может привести к значительным ошибкам.
Покой при равномерном вращении сосуда с жидкостью
Рассмотрим сосуд с жидкостью, вращающийся вокруг вертикальной оси с постоянной скоростью ?. На жидкость действуют внешнее давление, силы тяжести и инерционные силы. В результате их действия жидкость принимает новое равновесное положение. Свободная поверхность принимает форму параболоида. Рассмотрим на этой поверхности произвольную точку N. Равнодействующая сила R, действующая в т. N, перпендикулярна к свободной поверхности. Величина этой силы увеличивается с увеличением радиуса, а угол её наклона к горизонту уменьшается. Из этого следует, что наклон этой поверхности к горизонту увеличивается с ростом радиуса. Таким образом, сила R определяет форму свободной поверхности. Найдём математическую формулу этой кривой.
Выразим отсюда dz :
Проинтегрировав, будем иметь:
Постоянную интегрирования найдём из известных условий: при
Теперь определим давление в жидкости, используя полный дифференциал давления
Для данного случая относительного покоя
С учётом этого полный дифференциал давления примет вид
Проинтегрируем эту функцию
Результатом интегрирования будет являться выражение
Учитывая, что
Постоянную интегрирования C определим из условия, что при
Тогда формула, выражающая давление в жидкости, вращающейся с постоянной угловой скоростью, примет вид
Заметим, что в итоговом выражении первое слагаемое, характеризует давление внешней среды. Второе слагаемое описывает давление, созданное столбом жидкости, находящейся ниже точки 0, т.е. глубиной под уровнем нулевой точки. Третье слагаемое характеризуется высотой над точкой 0, и, следовательно, описывает давление, создаваемое жидкостью, поднимающейся по краям сосуда, причём эта величина зависит от расстояния точки от оси вращения. Таким образом, оказывается, что давление в каждой точке жидкости, вращающейся с постоянной скоростью относительно вертикальной оси, складывается из внешнего давления и давления столба жидкости над этой точкой.
Из приведённого анализа можно сделать следующий вывод. Сосуд с равномерно вращающейся жидкостью можно мысленно представить как совокупность сосудов, имеющих бесконечно малые площади. Давление в любой точке такого сосуда подчиняется основному уравнению гидростатики и подсчитывается привычным образом. Высота столба жидкости в сосудах зависит от частоты вращения и радиуса вращения реального сосуда. Отсюда становится понятно, что вариант равномерного вращения жидкости вокруг произвольно расположенной вертикальной оси (в начале лекции он отмечен цифрой 3) практически не отличается от уже рассмотренного.
Покой жидкости под действием силы тяжести
Сначала рассмотрим простейший случай покоя. Жидкость находится под действием силы тяжести. Это означает, что проекции ускорений на оси X и Y отсутствуют. Единственным ускорением является ускорение свободного падения g, т. е.:
Тогда полный дифференциал давления после подстановки в него ускорений примет вид:
После интегрирования этого выражения получим:
Постоянную интегрирования, равную
найдём, подставив параметры свободной поверхности
После подстановки этих значений в интеграл P будем иметь равенство:
Переписав это выражение в другом виде, получим
Если обозначить (Z0 - Z) через h, то приведённое равенство примет уже знакомый вид основного уравнения гидростатики
Из этого же равенства можно получить следующий вид
или
Последнее выражение часто называют основным законом гидростатики.
Последовательное соединение трубопроводов
Последовательный трубопровод состоит из нескольких труб различной длины и различного диаметра, соединённых между собой.
В каждом из этих трубопроводов могут иметься свои местные сопротивления. Течение в жидкости в такой трубе подчиняется следующим условиям:
ü
ü потери давления (напора) во всём трубопроводе
С учётом сказанного нетрудно получить уравнение для определения суммарных потерь давления, которое примет вид
где
Величина суммарного сопротивления с учётом ранее полученной формулы для простых трубопроводов составит.
В общем случае выражение, описывающее суммарное гидравлическое сопротивление сложного трубопровода, будет выглядеть:
Полученное уравнение, определяющее суммарные потери давления, представляет собой характеристику сложного трубопровода, которая являет
Если переписать это уравнение, заменив скорость жидкости отношением расхода к площади живого сечения
где коэффициент
Окончательно характеристику сложного трубопровода можно записать в виде
Сумма
Последствия загрязнения рабочей жидкости
Надежность работы гидропривода находится в непосредственной зависимости от чистоты рабочей жидкости. В большинстве случаев наблюдаются следующие нарушения работы и повреждения, вызванные загрязнением:
затруднённость движения или полная остановка, ошибки позиционирования привода, отклонения от заданной скорости движения гидродвигателя, скачкообразность движения привода при плавном изменении управляющего сигнала, уменьшение жёсткости системы из-за увеличения утечек в гидроагрегатах, порча поверхности штоков и валов гидродвигателей, порча поверхности сёдел клапанов.Эти повреждения значительно ухудшают качество выполняемых оборудованием технологических операций и ведут к производству бракованных изделий.
Кроме этого, наличие загрязнения в жидкости необходимо учитывать при разработке элементов гидросистем. Например: силы, требуемые для перемещения плунжеров распределителей, измеряемые десятыми долями Ньютона, могут при наличии загрязнения возрасти в сотни раз, вызвав нарушение нормальной работы гидросистемы и даже выход из строя отдельных её участков. Чтобы гарантировать надёжную работу, для преодоления сил трения плунжеров применяют электромагниты с большим тяговым усилием, достигающим 150 Н. Такие устройства имеют большие размеры и массу, и малый срок службы, так как большие инерционные силы, развиваемые якорем при его втягивании, быстро разбивают электромагнит, что ведёт к увеличению затрат на обслуживание системы. В то же время, большие пусковые токи требуют мощных контактных устройств в системах электропитания.
Загрязнения в жидкости существенно влияют также на срок службы гидроаппаратов и гидромашин. Жидкость со взвешенными твёрдыми частицами при течении с большой скоростью, достигающей в некоторых участках систем 300 м/с, притупляет, подобно абразивной эмульсии, кромки распределительных отверстий. От этого с течением времени увеличиваются зазоры, уменьшаются перекрытия, изменяются коэффициенты расхода и сопротивления сопел и точных (калиброванных) отверстий.
Из вышеизложенного следует, что необходимо постоянно контролировать степень чистоты рабочей жидкости во время заправки и работы оборудования, т.к. это может способствовать своевременному предупреждению отказов в работе гидросистем. Для каждой гидросистемы в зависимости от её назначения и выполняемых функций, планируемой надёжности и срока службы аппаратуры должна быть назначена определённая степень чистоты рабочей жидкости.
Определение класса чистоты рабочей жидкости.
В большинстве случаев для оценки степени чистоты жидкости используются следующие показатели:
Ø масса частиц загрязнения в единице объема жидкости,
Ø объем механических включений в единице объема жидкости,
Ø количество частиц разных размеров в единице объема жидкости.
Степень чистоты рабочей жидкости определяется на основе нескольких стандартов: ГОСТ 6370 – 59, 10227 – 62, 10577 – 63 и других. Приведем пример некоторых из них. По ГОСТ 6370 – 59 жидкость считается чистой, если содержание загрязняющих частиц в ней не превышает 0,005 %, что составляет 50 мг/л. Общей массой частиц загрязнения нельзя до конца охарактеризовать степень загрязненности, так как при одинаковой массе количество частиц может сильно изменяться.
В ГОСТ 17216 – 2001 загрязненность определяется иначе. Этот стандарт устанавливает 19 классов чистоты рабочей жидкости (см. приложение), каждому из которых соответствует определенное число частиц различного размера, содержащихся в 0,1 л жидкости.
Международная ассоциация транспортной авиации рекомендует использовать в качестве рабочей среды жидкость с частицами загрязнения не больше 5 мкм и с ограниченным числом меньших размеров.
По проекту международной организации ИСО/ТК 131 классы чистоты жидкости устанавливаются по размерам частиц более 15 мкм.
Существуют и другие методы определения загрязненности рабочей среды.
Во всех случаях контроля чистоты жидкость должна быть перемешана, либо проба должна сниматься не позже одной минуты после остановки гидросистемы.
Приспособление для извлечения пробы должно исключать проникновение в пробу частиц загрязнения извне как во время взятия, так и во время транспортирования, что обеспечивает проведение максимально точного анализа. Кроме перечисленных существует ещё целый ряд требований к проведению подобных анализов.
