Функциональные объекты

Функциональными объектами рассмотренной выше эталонной модели архитектуры Softswitch являются логические объекты сети IP-телефонии. В рамках предложенного Консорциумом подхода выделяются 12 основных функциональных объектов, относительно которых следует прежде всего подчеркнуть, что это суть функции, а не физические продукты. Последнее означает, что разные функциональные объекты могут физически располагаться в разных автономных устройствах или на многофункциональных платформах и что существует практически неограниченное число способов размещения функциональных объектов в физических объектах.

Изменим рис. 5.2 таким образом, чтобы разместить эти 12 автономных функциональных объектов (ФО) на плоскостях эталонной архитектуры Softswitch (рис. 5.3).

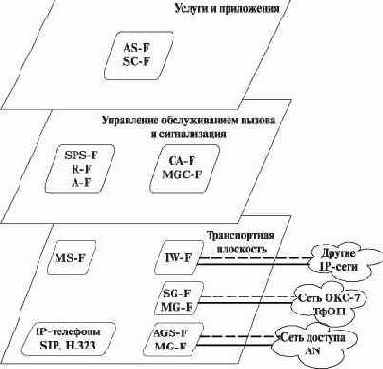

Рис. 5.3. Функциональные объекты эталонной архитектуры Softswitch AS-F — ФО сервера приложений; SC-F — ФО управления услуга- ми; CA-F —ФО устройства управления шлюзом; MGC-F — ФО контроллера медиашлюзов; SPS-F— ФО прокси-сервера SIP; R-F — ФО маршрутизатора вызова; A-F — ФО учета, авторизации, аутентентификации; MS-F —ФО транспортного сервера; SG-F — ФО шлюза сигнализации; MG-F —ФО медиашлюза; IW-F — ФО взаимодействия; AGS-F — ФО сигнализации шлюза доступа.

ФО контроллера медиашлюзов (MGC-F)

ФО контроллера медиашлюзов MGC-F (Media Gateways Controller Function) представляет собой конечный автомат логики обслуживания вызова и сигнализации управления его обслуживанием для одного или более транспортных шлюзов. MGC-F определяет состояние процесса обслуживания каждого вызова в медиашлюзе и состояния информационных каналов интерфейсов MG-F, передает информационные сообщения пользователя от одного MG-F к другому, а также от/к MG-F к/от IP-телефонам или терминалам, отправляет и принимает сигнальные сообщения от портов, от других MGC-F и от внешних сетей, взаимодействует с AS-F для предоставления услуг пользователю, имеет возможность управлять некоторыми сетевыми ресурсами (например портами MGF, полосой пропускания и т.д.) и устанавливать правила для портов пользователя, взаимодействует с R-F и A-F для обеспечения маршрутизации вызова, аутентификации и учета, а также может участвовать в задачах эксплуатационного управления в мобильной среде (т.к.

управление мобильностью обычно является частью CA-F). Функциональный объект MGC-F обычно использует протоколы H.248 и MGCP.

ФО устройства управления и взаимодействия (CA-F) и функциональный объект взаимодействия (IW-F)

ФО устройства управления шлюзом CA-F (Call Agent Function) и функциональный объект взаимодействия IW-F (Interworking Function) являются подмножествами MGC-F. Первый из них, CA-F, существует, когда MGC-F управляет обслуживанием вызова и определяет состояния процесса его обслуживания. Протоколами этого функционального объекта могут являться SIP, SIP-T, BICC, H.323, Q.931, Q.SIG, INAP, ISUP, TCAP, BSSAP, RANAP, MAP и CAP, а в качестве интерфейсов API используются любые открытые API типа JAIN или Parlay. Второй функциональный объект, IW-F, существует, когда MGC-F обеспечивает взаимодействие между разными сетями сигнализации, например, IP и ATM, ОКС7 и SIP/H.323 и т.п.

ФО маршрутизации и учета стоимости (R-F и A-F)

ФО маршрутизации и учета стоимости R-F и A-F (Call Routing и Accounting Functions) работают следующим образом. Функциональный объект R-F предоставляет информацию о маршрутизации вызова функциональному объекту MGC-F. Функциональный объект A-F собирает учетную информацию о вызовах для целей биллинга, а также может выполнять более широкий спектр функций AAA, т.е. обеспечивать аутентификацию, идентификацию и учет в удаленных сетях. Основная роль обоих объектов – реагировать на запросы, поступающие от одного или более MGC-F, направляя вызов или учетную информацию о нем к входящим портам (другим MGC-F) или услугам (AS-F). Функциональный объект R-F/A-F обеспечивает маршрутизацию локальных и межсетевых вызовов (R-F), фиксирует детали каждого сеанса связи для целей биллинга и планирования (A-F), обеспечивает управление сеансом и управление мобильностью, может узнавать о маршрутной информации от внешних источников, может взаимодействовать с AS-F для предоставления услуги пользователю, может функционировать прозрач но для других элементов в тракте сигнализации.

Здесь R-F и A-F могут сцепляться друг с другом последовательно или иерархически и к тому же R-F/A-F часто объединяется с MGC-F, причем объединенный R-F/A-F/MGC-F может также запрашивать услуги внешнего R-F/A-F. Сам A-F собирает и передает учетную информацию по каждому вызову, а AS-F передает учетную информацию по предоставлению дополнительных сервисов, таких как конференц-связь или платные информационные услуги. Функция маршрутизации локальных и межсетевых вызовов R-F может использовать протоколы ENUM и TRIP, а функция стоимости вызовов A-F может использовать протоколы RADIUS и AuC (для сетей подвижной связи).

ФО SIP-прокси-сервера (SPS-F)

ФО SIP-прокси-сервера SPS-F (SIP Proxy Server Function) выделен в отдельный функциональный объект по той причине, что чаще всего R-F и A-F конструктивно оформляются в виде прокси-сервера SIP. ФО шлюза сигнализации SG-F (Signaling Gateway Function) поддерживает обмен между сетью IP-телефонии и ТфОП u1089 сигнальной информацией, которая может передаваться, например, на базе ОКС7/TDM или BICC/ATM. Для беспроводных сетей подвижной связи SG-F также поддерживает обмен сигнальной информацией между транзитной пакетной IP-сетью и сетью сотовой подвижной связи (СПС) с коммутацией каналов на базе стека ОКС7. Основная роль SG-F заключается в пакетировании и транспортировке информации протоколов сигнализации ОКС7 в ТфОП (ISUP или INAP) или в СПС (MAP или CAP) по сети с коммутацией пакетов IP. Для этого функциональный объект SG-F пакетирует и транспортирует сигнализацию ОКС7 к MGC-F или другому SG-F, используя методы SIGTRAN. Один SG-F может обслуживать много MGC-F, а интерфейсом между SG-F и другими функциональными объектами служат протоколы SIGTRAN типов TUA, SUA и M3UA over SCTP, за исключением ситуаций, когда SG-F и MGC-F или другой SG-F объединены.

ФО сигнализации шлюза доступа (AGS-F)

ФО сигнализации шлюза доступа AGS-F (Access Gateway Signaling Function) поддерживает обмен сигнальной информацией между сетью IP-телефонии и сетью доступа с коммутацией каналов на базе интерфейсов V5.1/V5.2.

Для беспроводных сетей подвижной связи AGS-F поддерживает также обмен сигнальной информацией между транзитной сетью подвижной связи с коммутацией пакетов и сетью СПС на базе TDM или ATM. Основная роль AGS-F заключается в пакетировании и транспортировке информации протоколов сигнализации интерфейсов V5 или ISDN (для проводных сетей), или BSSAP или RANAP (для беспроводных сетей) по сети с коммутацией пакетов IP. AGS-F пакетирует и транспортирует к MGC-F эту информацию протоколов сигнализации V5, ISDN или ОКС7, используя протоколы SIGTRAN типов M3UA, IUA и V5UA over SCTP.

ФО сервера приложений (AS-F)

ФО сервера приложений AS-F (Application Server Function) поддерживает логику и выполнение услуг для одного или более приложений. AS-F может запрашивать у MGC-F прекращение вызовов или сеансов связи для определенных приложений (например речевой почты или конференц-связи), запрашивать у MGC-F повторное инициирование услуг связи (например сопровождающего вызова или вызовов по предоплаченной телефонной карте), может изменять описания u1087 потоков пользовательских данных, участвующих в сеансе, используя протокол SDP, может управлять MS-F для обслуживания потоков пользовательской информации, может компоноваться с web-приложениями или иметь web-интерфейсы, может использовать открытые API типа JAIN или Parlay для создания услуг, может иметь внутренние интерфейсы алгоритма распределения ресурсов, биллинга и регистрации сеансов, взаимодействовать с функциональными объектами MGC-F или MS-F, вызывать другой AS-F для предоставления дополнительных услуг или для построения составных сервисов, ориентированных на комп оненты приложений, использовать функциональные возможности MGC-F для управления внешними ресурсами. Для всех этих целей применяются протоколы SIP, MGCP, H.248, LDAP, HTTP, CPL и XML. Совместное использование функциональных объектов AS-F и MGC-F обеспечивает поддержку составных услуг, таких как сетевые записанные объявления, трехсторонняя связь, уведомление о поступлении нового вызова и т.д.

В ситуациях, когда AS-F и MGC-F реализованы в одной системе, вместо подключения AS-F к MGC-F по одному из вышеуказанных протоколов производители часто используют API типа JAIN или Parlay. При такой организации AS-F называют сервером дополнительных услуг (Feature Server).

ФО управления услугами (SC-F)

ФО управления услугами SC-F (Service Control Function) существует, когда AS-F управляет логикой услуг. SC-F использует протоколы INAP, CAP и MAP, а также открытые API типа JAIN и Parlay. ФО медиашлюза MG-F (Media Gateway Function) обеспечивает сопряжение IP-сети с портом доступа, соединительной линией либо с совокупностью портов и/или соединительных линий, т.е. служит шлюзом между пакетной сетью и внешними сетями с коммутацией каналов, такими как ТфОП, СПС или ATM. Его основная роль состоит в преобразовании пользовательской информации из одного формата в другой, чаще всего – из канального вида в пакетный и обратно, из ячеек ATM в пакеты IP и обратно. MG-F имеет следующие характеристики:

всегда состоит в отношениях "ведущий/ведомый " с MGC-F, используя протокол управления MGCP или MEGACO/H.248;может выполнять функции обработки пользовательской информации, такие как кодирование, пакетирование, компенсацию эха, управление буферами, устранения джиттера, корректирующие действия при потерях пакетов и др.; может выполнять функции обслуживания пользовательских соединений, такие как генерирование акустических сигналов, генерирование сигналов DTMF, генерирование комфортного шума и др., а также выполнять анализ цифр на базе таблицы, загружаемой от MGC-F;может выполнять функции сигнализации и обнаружения событий, такие как обнаружение сигналов DTMF, обнаружение состояний отбоя/ответа абонента, детектирование наличия речевых сигналов и др.

Таким образом, MG-F обеспечивает механизм, позволяющий MGC-F контролировать состояние и функциональные возможности портов, а сам не требует знать состояния процессов обслуживания вызовов, проходящих через него, поддерживая только состояния соединений.

Используемые протоколы: RTP/RTCP, TDM, H.248 и MGCP. Кстати, SIP-телефон или шлюз с поддержкой SIP с этой точки зрения представляет собой MG-F и MGC-F в одном блоке.

ФО медиасервера MS-F

ФО медиасервера MS-F (Media Server Function) обеспечивает управление обработкой пользовательского пакетного трафика от любых приложений. В основном он функционирует в качестве сервера, обслуживающего запросы от AS-F или MGC-F, касающиеся обработки пользовательской информации в пакетированных потоках мультимедиа. MS-F поддерживает различные кодеки и схемы кодирования, может управляться либо AS-F или MGC-F непосредственно (управление ресурсами), либо косвенно (вызов функции) с использованием протоколов SIP, MGCP и H.248.. Функциональный объект MA-F может параллельно поддерживать обнаружение набираемых цифр, генерирование и передачу акустических сигналов и записанных сообщений, регистрацию и запись мультимедийных потоков, распознавание речи, речевое воспроизведение текста, микширование для конференц-связи, обработку факсимильных сообщений, определение наличия речевых сигналов и передачу информации о громкости.

Плоскость управления обслуживанием вызова и сигнализации

Плоскость управления обслуживанием вызова и сигнализации (Call Control & Signaling Plane) управляет основными элементами сети IP-телефонии и в первую очередь теми, которые принадлежат транспортной плоскости. Она управляет обслуживанием вызова на основе сигнальных сообщений, поступающих из транспортной плоскости, устанавливает и разрушает соединения для передачи пользовательской информации по сети. Эта плоскость включает в себя такие устройства, как контроллер медиашлюзов MGC (Media Gateways Controller), сервер обслуживания вызова Call Agent, привратник Gatekeeper и LDAP-сервер.

Плоскость услуг и приложений

Плоскость услуг и приложений (Service & Application Plane) содержит логику выполнения услуг и/или приложений в сети IP-телефонии и управляет этими услугами путем взаимодействия с устройствами, находящимися в плоскости управления обслуживанием вызова и сигнализации. Плоскость услуг и приложений состоит из таких устройств, как серверы приложений Application Servers и серверы дополнительных услуг Feature Servers. Она может также управлять специализированными компонентами передачи пользовательской информации, например, медиасерверами, которые выполняют функции конференц-связи, IVR и т.п.

Плоскость эксплуатационного управления (Management Plane) обеспечивает функции включения/выключения абонентов и услуг, эксплуатационной поддержки, биллинга и другие функции технической эксплуатации сети. Плоскость эксплуатационного управления может взаимодействовать с некоторыми или со всеми другими тремя плоскостями либо по стандартному протоколу (например по протоколу SNMP), либо по внутренним протоколам и через интерфейсы API.

Транспортная плоскость

Транспортная плоскость (Transport Plane) отвечает за транспортировку сообщений по сети связи. Этими сообщениями могут быть сообщения сигнализации, сообщения маршрутизации для организации тракта передачи информации или непосредственно пользовательские речь и данные. Расположенный под этой плоскостью физический уровень переноса сообщений может базироваться на любой технологии, которая соответствует требованиям к пропускной способности для переноса трафика этого типа. Транспортная плоскость обеспечивает также доступ к сети IP-телефонии сигнальной и/или пользовательской информации, поступающей со стороны других сетей или терминалов. Как правило, устройствами и функциями транспортной плоскости управляют функции плоскости управления обслуживанием вызова и сигнализации. Сама транспортная плоскость делится на три домена:

домен транспортировки по протоколу IP;домен взаимодействия;домен доступа, отличного от IP.Домен транспортировки по протоколу IP (IP transport domain) поддерживает магистральную сеть и маршрутизацию для транспортировки пакетов через сеть IP-телефонии. К этому домену относятся такие устройства, как коммутаторы, маршрутизаторы, а также средства обеспечения качества обслуживания (QoS).Домен взаимодействия (Interworking Domain) включает в себя устройства преобразования сигнальной или пользовательской информации, поступающей со стороны внешних сетей, в вид, пригодный для передачи по сети IP-телефонии, а также обратное преобразование. В этот домен входят такие устройства, как шлюзы сигнализации (Signaling Gateways), обеспечивающие преобразование сигнальной информации между разным транспортными уровнями; транспортные шлюзы, или медиашлюзы (Media Gateways), выполняющие функции преобразования пользовательской информации между разными транспортными сетями и/или разными типами мультимедийных данных; шлюзы взаимодействия (Interworking Gateways), обеспечивающие взаимодействие различных протоколов сигнализации на одном транспортном уровне. Домен доступа, отличного от IP (Non-IP Access Domain), предназначен для организации доступа к сети IP-телефонии различных IP-несовместимых терминалов. Он состоит из шлюзов Access Gateways для подключения учрежденческих АТС, аналоговых кабельных модемов, линий xDSL, транспортных шлюзов для мобильной сети радиодоступа стандарта GSM/3G, а также устройств интегрированного абонентского доступа IAD (Integrated Access Devices) и других устройств доступа. IP-терминалы непосредственно подключаются к домену транспортировки по протоколу IP без участия Access Gateway.
