Оборудование Softswitch в качестве распределенного SSP

Оборудование Softswitch базируется на технологии распределенной коммутации и позволяет организовать распределенный узел коммутации услуг SSP, который обеспечивает доступ пользователей к интеллектуальным услугам, реализованным в существующих SCP. Функция коммутации услуг (SSF) реализуется за счет совместного функционирования шлюзов и контроллера шлюзов (MGC).

При этом функция интерфейса с SCP и функция управления установлением соединения при предоставлении интеллектуальных услуг реализуются в MGC. В качестве протокола взаимодействия между SSP и SCP должен использоваться INAP-R.

По сравнению с построением интеллектуальной сети связи на базе классической платформы ИСС организация распределенного SSP на базе оборудования Softswitch имеет следующие преимущества:

минимизация инвестиций на внедрение функции SSF. В "классическом" варианте необходимо либо модернизировать все станции коммутации, в которых должна осуществляться обработка вызовов от пользователей интеллектуальными услугами, либо устанавливать оборудование выделенного SSP в нескольких сетевых точках;минимизация инвестиций на расширение функций SSF в случае модернизации или внедрения новых интеллектуальных услуг. В "классическом" варианте модернизировать приходится все точки SSP, в случае распределенного SSP – только функциональность MGC;возможность организации доступа к интеллектуальным услугам, реализованным как в сетях, базирующихся на технологии коммутации пакетов, так и в сетях, базирующихся на коммутации каналов, в рамках единой сетевой инфраструктуры;возможность предоставления расширенного списка интеллектуальных услуг за счет серверов приложений, управляемых со стороны оборудования Softswitch;возможность предоставления дополнительных (интеллектуальных) услуг, включая персональную мобильность, конвергированные услуги, требующие интеграции сетей связи.

В качестве распределенного узла телематических служб оборудование Softswitch позволяет:

создать точки доступа в Интернет;предоставлять доступ к услугам местной и внутризоновой передачи голосовой информации по сетям передачи данных с использованием нумерации телефонной сети;организовать передачу информации по сети передачи данных без использования нумерации телефонной сети (SIP-телефония);предоставлять услуги мультимедиа и т.д.

Точки доступа (POP) в сеть Интернет реализуются в шлюзах, обеспечивающих терминацию коммутируемого соединения на сеть передачи данных. Задачей шлюзов в этом случае является преобразование информации, передаваемой в режиме коммутируемого соединения (dial-up) по сети с коммутацией каналов, в пакеты IP. Сервер авторизации доступа (RAS) может входить в состав оборудования Softswitch либо может быть реализован как отдельное оборудование.

Доступ к услугам местной и внутризоновой передачи голосовой информации по сетям передачи данных с использованием нумерации телефонной сети может быть организован с использованием телефонных карт. В этом случае в оборудовании Softswitch должен быть реализован алгоритм распознавания дополнительной адресной информации, применяемой для идентификации вызываемого абонента.

Для предоставления услуг передачи информации по сети передачи данных без использования нумерации телефонной сети (IP-телефонии) необходимо обеспечить преобразование имен или адресов пользователей в адреса IP. Для этого может быть использована система ENUM (система единых коммуникационных номеров), позволяющая по URI (единообразный идентификатор ресурсов) определить адрес IP.

Предоставление услуг мультимедиа ориентировано на пользователей, использующих терминалы мультимедийных сетей (SIP/H.323). Основными приложениями мультимедиа в настоящее время являются: мультимедийные конференции, услуги аудио и видео по запросу, игры. Предоставление услуг мультимедиа реализуется за счет использования серверов мультимедиа, устанавливаемых в сети на базе коммутации пакетов.

В качестве распределенного узла телематических служб оборудование Softswitch позволяет:

возможность гибкого внедрения новых дополнительных услуг за счет наличия в шлюзах Parlay стандартных прикладных интерфейсов;возможность обеспечения роуминга услуг за счет взаимодействия шлюзов Parlay, установленных в разных сетях с сервером приложений, в котором реализована услуга;возможность гибкой тарифной политики;централизованный сбор тарифной и статистической информации;уменьшение эксплуатационных расходов за счет централизации точки контроля за предоставлением услуг.

Необходимо отметить, что в зависимости от производителя оборудование Softswitch может быть ориентировано на одно или на несколько из вышеперечисленных применений. Наибольший эффект от сети на базе оборудования Softswitch может достигаться только при наличии сети с коммутацией пакетов, обеспечивающей гарантированное качество обслуживания при передаче голосовой информации. При этом оборудование Softswitch должно позволять использовать его в нескольких сетевых сценариях, а именно, в качестве транзитной станции коммутации и местной оконечной станции коммутации и также в качестве платформы для предоставления дополнительных (интеллектуальных и телематических) услуг.

Основным преимуществом использования решений на базе Softswitch при построении распределенного узла телематических служб является возможность использования единой сетевой инфраструктуры для предоставления существующих и перспективных телематических услуг. При этом обеспечивается:

возможность гибкого внедрения новых дополнительных услуг за счет наличия в шлюзах Parlay стандартных прикладных интерфейсов;возможность обеспечения роуминга услуг за счет взаимодействия шлюзов Parlay, установленных в разных сетях с сервером приложений, в котором реализована услуга;возможность гибкой тарифной политики;централизованный сбор тарифной и статистической информации;уменьшение эксплуатационных расходов за счет централизации точки контроля за предоставлением услуг.

Необходимо отметить, что в зависимости от производителя оборудование Softswitch может быть ориентировано на одно или на несколько из вышеперечисленных применений. Наибольший эффект от сети на базе оборудования Softswitch может достигаться только при наличии сети с коммутацией пакетов, обеспечивающей гарантированное качество обслуживания при передаче голосовой информации. При этом оборудование Softswitch должно позволять использовать его в нескольких сетевых сценариях, а именно, в качестве транзитной станции коммутации и местной оконечной станции коммутации и также в качестве платформы для предоставления дополнительных (интеллектуальных и телематических) услуг.

Оборудование Softswitch в качестве распределенной оконечной станции коммутации

Оборудование Softswitch может использоваться для подключения сетей абонентского доступа или оконечного (пользовательского) оборудования. Как правило, обеспечивается возможность подключения аналоговых телефонов, ISDN-телефонов, SIP/H.323-телефонов. Оборудование Softswitch большинства производителей позволяет обеспечить подключение по интерфейсу V5.

Функции по управлению вызовом – прием и обработка сигнальной информации, ведение учета стоимости, сбора статистики — обеспечиваются со стороны контроллера управления шлюзами. Функции по коммутации пользовательских соединений обеспечиваются со стороны шлюзов доступа или со стороны оборудования IP-концентраторов в случае SIP/H.323-телефонов.

Оконечные станции коммутации местной сети могут быть заменены оптическими сетями доступа, что дает возможность развивать услуги на базе IP.

К основным преимуществам организации распределенной оконечной станции на базе оборудования Softswitch и технологий коммутации пакетов можно отнести следующие:

расширение перечня предоставляемых дополнительных услуг связи, в том числе за счет возможности предоставления услуг IP-Centrex, конвергированных услуг связи, реализуемых на базе шлюзов Parlay и/или серверов приложений;возможность создания выносов, которые обеспечивают не только концентрацию абонентских линий, но также высокоскоростной доступ к Интернету и предоставление различных дополнительных и интеллектуальных услуг связи, реализуемых на базе шлюзов Parlay и/или серверов приложений;возможность предоставления пользователям делового сектора услуг передачи голосовой информации с использованием технологий VoIP или VoATM. Эти технологии могут использоваться при организации корпоративных сетей и позволяют за счет реализации в шлюзах алгоритмов компрессии речи уменьшить требуемую полосу пропускания в 1,5-4 раза в зависимости от типа используемого кодека; возможность предоставления пользователям делового сектора услуг VPN;увеличение до необходимого количества точек присоединения для присоединения телефонных сетей взаимодействующих операторов путем установки дополнительных шлюзов;упрощение реализации гибкой тарифной политики. Поскольку оборудование Softswitch базируется на централизованном управлении установлением/разъединением соединений, существует возможность обеспечить применение гибких тарифных планов в отношении абонентов всей сети, построенной на базе оборудования Softswitch, из одной точки.

Оборудование Softswitch в качестве транзитной станции

В зоновых сетях связи, в которых имеется сегмент транспортной сети на базе технологии коммутации пакетов, оборудование Softswitch может использоваться для обеспечения транзита внутризонового трафика в пределах телефонной зоны или для транзита голосового трафика в местной сети связи. При внедрении технологии Softswitch обеспечивается повышение эффективности использования существующей транспортной сети с коммутацией пакетов за счет организации передачи по ней голосового трафика.

Внедрение технологии Softswitch и технологии пакетной коммутации позволяет параллельно существующей инфраструктуре с коммутацией каналов создать сегмент телефонной сети на базе коммутации пакетов. Вначале этот сегмент может использоваться, например, для пропуска пиковой нагрузки или для организации резервных маршрутов. Также это позволяет отказаться от использования устаревших транзитных станций коммутации и заменить их коммутацией пакетов. Кроме того, при строительстве новых станций коммутации передача транзитной нагрузки между ними также может осуществляться по сети с коммутацией пакетов.

К основным преимуществам внедрения технологий пакетной коммутации и технологии Softswitch для организации телефонной нагрузки следует отнести создание сетевой инфраструктуры, которая может стать основой для организации распределенной станции коммутации и платформы для предоставления дополнительных услуг, в том числе для пользователей, подключенных к сети связи по IP. Кроме того, при использовании Softswitch возможно уменьшение числа пунктов сигнализации, включая транзитные пункты, в сети ОКС №7.

концепция SIGTRAN нацелена на

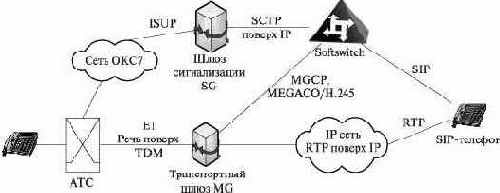

Рассмотренная в лекции 3 концепция SIGTRAN нацелена на надежный перенос сигнальной информации ОКС7 через IP-сеть. Для этого Softswitch взаимодействует с рядом шлюзов MG, расположенных поблизости от источников и приемников информации в ТфОП (на границах IP-сети). Взаимодействие обычно обеспечивается при наличии по крайней мере двух сигнальных шлюзов SG, в которые включены сигнальные звенья ОКС7. Эта архитектура показана на рис. 6.4, причем в число используемых протоколов входят SCTP, M3UA или M2UA.

Рис. 6.4. Взаимодействие ОКС7 и архитектуры Softswitch
