Архитектура дифференцированных услуг DiffServ
В 1998 году организация IETF сформировала рабочую группу по созданию дифференцированных услуг (diffserv Working Group). Архитектурную модель diffserv можно сравнить с мостом, соединяющим механизм гарантированного качества обслуживания модели intserv с механизмом негарантированной доставки трафика. Модель diffserv обеспечивает дифференцирование трафика путем его разбивки на классы с различным приоритетом.
Главной задачей подхода diffserv является определение стандартизированного байта дифференцированной услуги (DS) – байта типа обслуживания (Type of Service – ToS) из заголовка пакета IPv4 и байта класса трафика (Traffic Class) пакета IPv6. От данной маркировки зависит принятие решения о продвижении пакета данных на каждом переходе (per-hop behavior – РНВ), т.е. в каждом промежуточном узле.
Архитектура дифференцированных услуг обеспечивает базовую основу (A Framework for Differentiated Services/Bemet Y. et al, Internet Draft), которая может быть использована поставщиками услуг для предоставления своим клиентам большого диапазона различных предложений в зависимости от предъявляемых требований к качеству обслуживания. Клиент может выбрать требуемый уровень услуг путем установки соответствующего значения поля кода дифференцированной услуги (Differentiated Services Code Point – DSCP) для пакетов определенного приложения. Код дифференцированной услуги определяет цепочку решений о продвижении пакета в каждом промежуточном узле сети поставщика услуг (РНВ-политика).

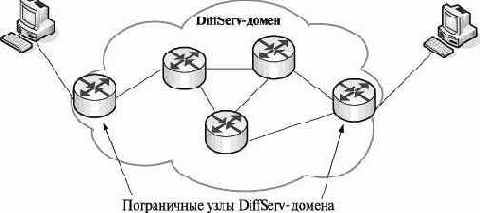

Рис. 8.3. Архитектура метода DiffServ
РНВ-политика – политика пошагового обслуживания, определяет поведение сетевого узла в отношении пакетов с определенным значением поля кода дифференцированной услуги (DSCP). Все пакеты потока трафика со специфическим требованием к обслуживанию несут в себе одно и то же значение поля DSCP.
| Формирователи трафика | Входной интерфейс пограничного маршрутизатора diffserv-домена | Классификация пакетов, выравнивание и ограничение трафика | Ограничение входящего трафика и установка значения поля DSCP на основе профиля трафика |
| Устройства, реализующие РНВ-политику | Все маршрутизаторы diffserv-домена | Распределение ресурсов и политика обрасывания пакетов | РНВ-политика обработки пакетов определяется на основе характеристик качества обслуживания соответствующих заданному значению поля DSC |
Все узлы внутри diffserv-домена определяют РНВ-политику, которая должна быть применена к пакету на основе хранящегося в нем значения поля кода дифференцированной услуги. Кроме того, пограничные узлы diffserv-домена выполняют важную функцию формирования поступающего в diffserv-домен трафика. Формирование трафика включает в себя выполнение таких функций, как:
классификация пакетов (установка значения поля DSCP);ограничение трафика.
Формирование трафика обычно выносится на входной интерфейс поступающих в diffserv-домен пакетов. Формирование играет решающую роль в управлении поступающим в diffserv-домен трафиком, поскольку в этом случае для каждого пакета сеть может определить соответствующую ему РНВ-политику.
На рис. 8.3 схематически представлена архитектура дифференцированных услуг. Описание двух основных функциональных блоков этой архитектуры приведено в таблице 8.1.
Архитектура интегрированных услуг (IntServ)
Integrated Service (IntServ, RFC 1633) – модель интегрированного обслуживания. Может обеспечить сквозное (End-to-End) качество обслуживания, гарантируя необходимую пропускную способность. IntServ использует для своих целей протокол сигнализации RSVP, позволяет приложениям выражать сквозные требования к ресурсам и содержит механизмы обеспечения данных требований. IntServ можно кратко охарактеризовать как резервирование ресурсов (Resource reservation).
CBWFQ
Class Based Weighted Fair Queuing (CBWFQ) соответствует механизму обслуживания очередей на основе классов. Весь трафик разбивается на 64 класса на основании следующих параметров: входной интерфейс, лист доступа (access list), протокол, значение DSCP, метка MPLS QoS.
Общая пропускная способность выходного интерфейса распределяется по классам. Выделяемую каждому классу полосу пропускания можно определять как в абсолютном значении (bandwidth в kbit/s) или в процентах (bandwidth percent) относительно установленного значения на интерфейсе.
Пакеты, не попадающие в сконфигурированные классы, попадают в класс по умолчанию, который можно дополнительно настроить и который получает оставшуюся свободной полосу пропускания канала. При переполнении очереди любого класса пакеты данного класса игнорируются.
CQ. Произвольные очереди
Custom Queuing (CQ) обеспечивает настраиваемые очереди. Предусматривается управление долей полосы пропускания канала для каждой очереди. Поддерживается 17 очередей. Системная 0 очередь зарезервирована для управляющих высокоприоритетных пакетов (маршрутизация и т.п.) и пользователю недоступна.
Очереди обходятся последовательно, начиная с первой. Каждая очередь содержит счетчик байтов, который в начале обхода содержит заданное значение и уменьшается на размер пакета, пропущенного из этой очереди. Если счетчик не 0, то пропускается следующий пакет целиком, а не его фрагмент, равный остатку счетчика.
Диспетчер политик QoS
Определение политики обусловливает выбор уровней QoS, применяемой к потоку трафика. Политики назначаются с помощью протокола распространения политик – COPS (Common Open Policy Service) разработанного группой IETF.
Дозирование трафика
Функция дозирования проверяет трафик на соответствие заданному профилю на основании дескриптора трафика, такого как корзина маркеров. Результаты проверки передаются функции маркировки трафика, а также либо функции выравнивания трафика, либо функции отбрасывания пакетов — для принятия соответствующего решения в отношении "плановых" и "внеплановых" пакетов.
Формирователи трафика, расположенные на границе сети
Формирователи трафика – это различные функции качества обслуживания, которые должны быть реализованы в пограничных устройствах сети. Граничные функции классифицируют или маркируют трафик путем установки соответствующего значения поля DSCP, а также проводят мониторинг входящего в сеть трафика с целью проверки его соответствия установленному профилю.
Код дифференцированной услуги представляет собой поле, на основании значения которого определяется способ обработки пакета в diffserv-домене. В качестве обрабатывающей трафик функции может выступать функция классификации пакетов, функция маркировки DSCP-поля или же функция дозирования трафика, наделенная либо полномочиями выравнивания трафика, либо полномочиями отбрасывания пакетов.
Функция отбрасывания пакетов
Функция отбрасывания пакетов осуществляет отбрасывание всех пакетов, не удовлетворяющих параметрам заданного профиля трафика. Это действие часто называют также ограничением трафика (traffic policing).
Функция выравнивания трафика
Функция выравнивания трафика (traffic shaping) осуществляет задержку пакетов путем их буферизации с целью удовлетворения параметров заданного профиля.
Гарантированная битовая скорость
Служба гарантированной битовой скорости (guaranteed bit rate service) обеспечивает ограничение задержки без отбрасывания дейтаграмм, удовлетворяющих параметрам трафика, в условиях отсутствия сбоев в работе сетевых компонентов или изменений в информации о маршрутах во время жизни потока. Эта служба гарантирует минимальное вмешательство со стороны трафика, доставляемого без гарантий, изоляцию зарезервированных потоков и числовое выражение максимальной задержки.
Служба гарантированной битовой скорости может обеспечить только максимальную, но не минимальную или среднюю задержку дейтаграмм.
Максимальная задержка очереди – это кумулятивная задержка передачи РАТН-сообщения от источника до получателя. РАТН-сообщение содержит информацию о задержке на всем пути от источника до получателя и в любое время предоставляет получателю ее точную оценку. Получатель использует информацию о задержке во время запроса гарантированного обслуживания.
Служба гарантированной битовой скорости лучше всего подходит для тех приложений масштаба реального времени, которые позволяют воспроизводить аудио- и видеофайлы.
Службы регулируемой нагрузки и гарантированной битовой скорости используют корзину маркеров для описания параметров потока данных.
Корзина маркеров – это механизм регулирования интенсивности трафика, определяющий среднюю скорость (средний объем данных, который можно передать за единицу времени), размер всплеска (объем данных, который можно отправить в течение заданного промежутка времени без ущерба для планирования очереди) и интервал измерения (квант времени).
При использовании обеих служб получатель запрашивает в RESV-сообщении определенную битовую скорость и размер всплеска. Планировщик WFQ и механизм управления очередью WRED с предпочтительным весом гарантируют, что трафик достигнет получателя через строго определенное время.
Индивидуальное резервирование
Индивидуальное резервирование (distinct reservations) применяется в тех приложениях, в которых несколько источников данных могут отправлять информацию одновременно. В видеоприложениях каждый отправитель генерирует индивидуальный поток данных, для которого необходимо осуществлять отдельное управление доступом и планирование очереди на всем пути к получателю. Следовательно, для такого потока необходимо осуществлять отдельное резервирование ресурсов для каждого отправителя и для каждого канала в пути.
Самый простой случай индивидуального резервирования ресурсов наблюдается на примере приложения с одноадресным трафиком, где есть только один отправитель и один получатель.
Инициализация сети
Один из способов распределения ресурсов заключается в инициализации ресурсов сети с использованием эвристических методов или техники систематического моделирования. Следует отметить, что этот метод может быть применен только в сетях небольшого размера, для которых политики QoS и профили трафика остаются неизменными на протяжении достаточно долгого промежутка времени.
Классификатор пакетов
Классификатор пакетов выбирает пакет из потока трафика на основании анализа части содержимого заголовка пакета. Наиболее распространенный способ классификации пакетов заключается в анализе поля DSCP, однако теоретически возможна классификация пакета на основании значения других полей его заголовка. Функция классификации пакета определяет соответствующий этому пакету класс трафика.
LLQ
Low Latency Queuing (LLQ) – очередность с низкой задержкой. LLQ можно рассматривать как механизм CBWFQ с приоритетной очередью PQ (LLQ = PQ + CBWFQ).
PQ в LLQ позволяет обеспечить обслуживание чувствительного к задержке трафика. LLQ рекомендуется в случае наличия голосового (VoIP) трафика. Кроме того, он хорошо работает с видеоконференциями.
Маркер
Эта функция предназначена для записи/перезаписи поля DSCP в зависимости от класса трафика, к которому относится данный пакет.
Масштабируемость протокола RSVP
Недостатком протокола RSVP является то, что объем требуемой информации о состоянии потоков увеличивается с ростом числа резервирований ресурсов для потоков трафика.
Так как в Internet-магистрали в любое время могут существовать многие сотни тысяч одноадресных и многоадресных потоков, использование информации о состоянии каждого потока считается неподходящим решением для магистралей Internet.
Механизмы обработки очередей FIFO
Элементарная очередь с последовательным прохождением пакетов, работающая по принципу "первым пришел – первым ушел" (first-in first-out – FIFO). По сути, здесь нет никакой приоритезации.
Общее резервирование
Общее резервирование (shared reservations) применяется в тех приложениях, в которых несколько источников данных не склонно передавать информацию одновременно, например цифровые аудиоприложения, такие как приложения VoIP. В этом случае, поскольку в любой отдельно взятый промежуток времени разговор ведет небольшое число людей, информация передается лишь небольшим ограниченным количеством отправителей. Такой поток не нуждается в отдельном резервировании ресурсов для каждого отправителя, для него нужно всего лишь одно резервирование, которое при необходимости можно будет применить к любому отправителю в группе.
В терминах протокола RSVP такой поток называется общим потоком (shared flow); он устанавливается с помощью общего явного или группового резервирования. Стили резервирования рассматриваются ниже.
При общем явном (Shared Explicit – SE) резервировании потоки, которые резервируют сетевые ресурсы, указываются отдельно. С помощью группового фильтра (Wildcard Filter – WF) полоса пропускания и характеристики задержки могут быть зарезервированы для любого отправителя. Такой фильтр не позволяет задать отправителей отдельно – он принимает всех отправителей, на что указывает установка адреса источника и порта в ноль.
PQ. Очереди приоритетов
Priority Queuing (PQ) обеспечивает безусловный приоритет одних пакетов над другими. Всего 4 очереди: high, medium, normal и low. Обработка ведется последовательно (от high до low), начиная с высокоприоритетной очереди, и до ее полной очистки не переходит к менее приоритетным очередям. Таким образом, возможна монополизация канала высокоприоритетными очередями. Трафик, приоритет которого явно не указан, попадет в очередь по умолчанию (default).
Протокол RSVP
Данный протокол позволяет приложениям посылать сигналы в сеть о своих QoS-требованиях для каждого потока. Чтобы определить количественные характеристики этих требований с целью управления доступом, используются служебные параметры.
Протокол RSVP применяется в приложениях с групповой рассылкой, таких как приложения аудио- и видеоконференций. Несмотря на то, что изначально протокол RSVP был ориентирован на мультимедийный трафик, с его помощью легко можно резервировать полосу пропускания для однонаправленного трафика, например для трафика сетевой файловой системы (Network File System – NFS) и управляющего трафика виртуальных частных сетей (Virtual Private Networks – VPN).
Протокол RSVP сигнализирует о запросах резервирования ресурсов по доступному маршрутизируемому пути в сети. При этом RSVP не производит собственную маршрутизацию; напротив, этот протокол был разработан для использования других, более мощных протоколов маршрутизации. Как и любой другой IР-трафик, при определении пути для данных и управляющего трафика RSVP полагается на применяемый в сети протокол маршрутизации.
Работа протокола RSVP
Конечные системы используют протокол RSVP для запрашивания у сети определенного уровня QoS от имени потока данных приложения. RSVP-запросы передаются по сети при прохождении каждого узла, который применяется для передачи потока. Протокол RSVP пытается зарезервировать ресурсы для потока данных на каждом из этих узлов.
RSVP-совместимые маршрутизаторы помогают доставить нужные потоки данных в нужную точку назначения. На рис. 8.1 изображены основные модули, информация о потоке данных и информация об управляющих потоках клиента и маршрутизатора, поддерживающих протокол RSVP

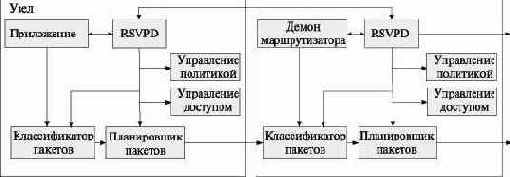

Рис. 8.1. Основные модули RSVP
Перед тем как зарезервировать ресурсы, RSVP-демон маршрутизатора соединяется с двумя локальными модулями принятия решения – модулем управления доступом (admission control) и модулем управления политикой (policy control). Модуль управления доступом определяет, имеет ли узел достаточно свободных ресурсов для обеспечения запрошенного уровня QoS. Модуль управления политикой определяет, есть ли у пользователя права для того, чтобы произвести резервирование. Если какая-либо из проверок не прошла, RSVP-демон отправляет сообщение об ошибке процессу приложения, которое создало запрос. Если обе проверки прошли нормально, RSVP-демон устанавливает параметры классификатора пакетов (packet classifier) и планировщика пакетов (packet scheduler) для получения нужного уровня QoS. Классификатор пакетов определяет класс QoS для каждого пакета, а планировщик пакетов управляет передачей пакетов, основываясь на их классе QoS. Взвешенный алгоритм равномерного обслуживания очередей (Weighted Fair Queuing – WFQ) и взвешенный алгоритм произвольного раннего обнаружения (Weighted Random Early Detection – WRED) обеспечивают поддержку QoS на уровне планировщика. Алгоритмы WFQ и WRED рассмотрены ниже.
Во время процесса принятия решения модулем управления доступом резервирование затребованной полосы пропускания производится только в том случае, если для запрашиваемого класса трафика достаточно оставшейся части.
В противном случае запрос на доступ отклоняется, но трафик все равно передается с качеством обслуживания, определенным по умолчанию для данного класса трафика. Во многих случаях, даже если запрос на доступ отклонен на одном или нескольких маршрутизаторах, модуль все еще может реализовать приемлемое качество обслуживания, установив резервирование на перегруженных маршрутизаторах. Это возможно из-за того, что другие потоки данных могут не полностью использовать заказанную ими полосу пропускания.
Резервирование всегда должно следовать по одному и тому же одноадресному пути или по многоадресному дереву. В случае выхода из строя линии связи маршрутизатор должен сообщить об этом RSVP-демону, чтобы генерируемые им RSVP-сообщения передавались по новому пути.
Процесс установки резервирования можно разбить на пять отдельных шагов.
Отправители данных посылают управляющие сообщения RSVP PATH по тому же пути, по которому они отправляют обычный трафик с данными. В этих сообщениях описываются данные, которые уже отправляются или только будут отправляться. Каждый RSVP-маршрутизатор перехватывает РАТН-сообщения, сохраняет IP-адрес предыдущей точки назначения, записывает вместо него свой собственный адрес и отправляет обновленное сообщение дальше по тому же пути, по которому передаются данные приложения. Станции-получатели выбирают подмножество сеансов, для которых они получили РАТН-информацию и с помощью RSVP RESV-сообщения запрашивают RSVP-резервирование ресурсов у предыдущего маршрутизатора. RSVP RESV -сообщения идут от получателя к отправителю в противоположном направлении по маршруту, пройденному RSVP РАТН-сообщениями. RSVP-маршрутизаторы определяют, могут ли они удовлетворить эти RESV-запросы. Если нет, они отказывают в резервировании. Если да, то они объединяют полученные запросы на резервирование и отсылают запрос предыдущему маршрутизатору. Отправители, получив запросы на резервирование ресурсов от соответствующих маршрутизаторов, считают резервирование ресурсов состоявшимся.Т.е реальное резервирование ресурсов осуществляется RESV-сообщениями.
Механизм RSVP-резервирования схематически показан на рис. 8.2.
Рис. 8.2. Механизм RSVP-резервирования ресурсов
Регулируемая нагрузка
Служба регулируемой нагрузки (controlled load service) обеспечивает гарантию того, что зарезервированный поток достигнет своего пункта назначения с минимальным вмешательством со стороны трафика, доставляемого без гарантий. Более того, в реализации этой услуги компанией Cisco предусмотрена изоляция отдельных зарезервированных потоков. Изоляция потока позволяет исключить влияние других присутствующих в сети зарезервированных потоков при резервировании ресурсов.
Как правило, служба регулируемой нагрузки применяется при передаче трафика Internet-приложений, чувствительных к перегрузкам в сети. Такие приложения отлично работают в незагруженных сетях, но сразу "приходят в негодность" при перегрузке. Примером может служить приложение, работающее по протоколу FTP (File Transfer Protocol – протокол передачи файлов).
РНВ-политика
Сетевые узлы с поддержкой дифференцированного обслуживания используют поле DSCP в заголовке IP-пакета для определения соответствующей этому пакету РНВ-политики.
РНВ-политика может быть определена в терминах приоритета в предоставлении ресурсов по отношению к другим РНВ-политикам или же с помощью таких измеряемых характеристик трафика, как задержка пакетов, уровень потери пакетов или дрожание трафика. В некоторой степени РНВ-политику можно рассматривать как своеобразный "черный ящик", поскольку она определяет некоторое наблюдаемое извне поведение сетевого узла в отношении поступающих пакетов, не навязывая при этом конкретную реализацию.
В качестве стандартной РНВ-политики в diffserv-сети можно рассматривать негарантированную доставку трафика. В соответствии с архитектурой дифференцированного обслуживания каждой РНВ-политике рекомендуется назначить определенный код DSCP, однако поставщик услуг волен выбрать отличные от рекомендованных значения поля DSCP для своей собственной сети. Рекомендованное значение поля DSCP для политики негарантированной доставки пакетов равняется 000 000.
РНВ-политика, соответствующая определенному классу трафика, зависит от целого ряда факторов:
интенсивность входного потока или нагрузки для заданного класса трафика. Этот параметр контролируется пограничным формирователем трафика;распределение ресурсов для заданного класса трафика. Этот параметр контролируется функциями распределения ресурсов, реализованными в узлах diffserv-домена;уровень потери трафика. Этот параметр зависит от политики отбрасывания пакетов, проводимой в узлах diffserv-домена.
Существуют две стандартные РНВ-политики – РНВ-политика немедленной передачи (EF РНВ) и РНВ-политика гарантированной доставки (AF РНВ).
РНВ-политика гарантированной доставки пакетов (AF РНВ)
РНВ-политика гарантированной доставки пакетов (Assured Forwarding РНВ – AF РНВ) представляет собой средство, с помощью которого поставщик услуг может обеспечить несколько различных уровней надежности доставки IP-пакетов, полученных из diffserv-домена клиента. Политика AF РНВ является приемлемой для большинства ТСР-приложений.
РНВ-политика гарантированной доставки пакетов подразумевает наличие различных уровней обслуживания для каждого из четырех классов AF-трафика. Каждому классу AF-трафика соответствует собственная очередь пакетов, что позволяет проводить эффективное управление полосой пропускания. Каждый класс AF-трафика характеризуется тремя уровнями приоритета отбрасывания пакетов (низкий, средний и высокий), что позволяет реализовать механизм управления очередью по типу механизма произвольного раннего обнаружения (Random Early Detection – RED).
Политика AF РНВ представляет собой средство, с помощью которого поставщик услуг может обеспечить несколько различных уровней надежности доставки IP-пакетов в зависимости от значения поля DSCP.
Существует три решения формирования политики PHB:
инициализация сети; сигнализация о качестве обслуживания; диспетчер политик.
РНВ-политика немедленной передачи пакетов (Expedited Forwarding РНВ – EF РНВ)
Bспользуется для обеспечения сквозного обслуживания пакетов в узлах diffserv-домена, характерными чертами которого являются низкий уровень потери пакетов, малая задержка, незначительное дрожание трафика, а также гарантированная полоса пропускания. Политика EF РНВ применяется для обслуживания трафика таких приложений, как передача голоса по сетям IP (Voice over IP – VoIP), приложений видеоконференций, а также для обеспечения таких услуг, как передача информации по виртуальным арендуемым каналам, поскольку эта услуга представляет собой двухточечное соединение конечных узлов diffserv-домена. Подобный тип обслуживания достаточно часто называют также услугами высокого класса (premium service).
Один из способов избежать задержки пакетов, связанной с возникновением больших очередей, – ограничение максимальной интенсивности входного потока трафика минимальной интенсивностью его выходного потока. РНВ-политика немедленной передачи пакетов предусматривает установку значения интенсивности выходного потока трафика, в то время как интенсивность входного потока контролируется формирователями трафика, реализованными в пограничных устройствах сети.
Поскольку в соответствии с политикой EF РНВ входящие пакеты не должны образовывать очередь (допускается очередь очень малого размера), интенсивность исходящего потока трафика должна быть равной интенсивности входящего потока или превышать ее. Следует отметить, что интенсивность исходящего потока (полоса пропускания) не должна зависеть от других потоков трафика. Как правило, интенсивность входящего и исходящего потоков измеряется с интервалами, равными времени, которое требуется для передачи MTU-пакета (пакета максимального размера, который может быть передан через интерфейс маршрутизатора) по данной линии связи.
Маршрутизатор может выделить ресурсы, достаточные для обеспечения определенной интенсивности исходящего трафика для заданного интерфейса, путем использования различных функциональных реализаций политики EF РНВ. Когда речь идет о передаче трафика через перегруженный сегмент сети (а это предполагает наличие больших накопленных очередей), данная функциональная возможность может быть реализована за счет применения различных механизмов обслуживания очередей.
RSVP-компоненты
RSVP-компоненты выполняют следующие функции:
RSVP-отправитель (RSVP sender) – это приложение, инициирующее отправку трафика в RSVP-сеансе. Ниже перечислены спецификации потока, которые RSVP-отправители могут передавать по RSVP-сети: средняя скорость передачи данных; максимальный размер всплеска.
По сети, состоящей из RSVP-совместимых маршрутизаторов (RSVP-enabled router network), прокладывается путь между RSVP-отправителями и RSVP-получателями.
RSVP-получатель (RSVP-receiver) – это приложение, которое получает трафик в RSVP-сеансе. Во время конференций или при передаче голоса по протоколу IP (Voice over IP – VoIP) приложение может играть роль и RSVP-отправителя, и RSVP-получателя. Ниже перечислены спецификации потока, который RSVP-получатели могут передавать по RSVP-сети: средняя скорость передачи данных; максимальный размер всплеска; QoS, включая: гарантированное обслуживание – в РАТН-сообщениях также описываются максимально возможные задержки в сети; обслуживание с управляемой нагрузкой – маршрутизаторы гарантируют только то, что сетевые задержки будут минимальными.
Сигнализация о качестве обслуживания
В соответствии с этим методом реализации РНВ-политики приложения извещают сеть о требованиях к качеству обслуживания с помощью сигнального протокола RSVP . С точки зрения протокола RSVP diffserv-домен рассматривается как еще одно звено сети, требующее управления доступом.
Стили резервирования
RSVP-резервирование ресурсов для потока можно разбить на два главных типа: индивидуальное и общее.
Типы услуг
Протокол RSVP предоставляет два типа интегрированных услуг, которые получатели могут запрашивать с помощью сообщений RSVP RESV: службу регулируемой нагрузки и службу гарантированной битовой скорости.
WFQ. Взвешенные справедливые очереди
Weighted Fair Queuing (WFQ) автоматически разбивает трафик на потоки (flows). По умолчанию их число равно 256, но может быть изменено. Если потоков больше, чем очередей, то в одну очередь помещается несколько потоков. Принадлежность пакета к потоку (классификация) определяется на основе ToS, IP-адреса источника, IP-адреса назначения, порта источника и порта назначения (протокол IP). Каждый поток использует отдельную очередь.
Обработчик WFQ (scheduler) обеспечивает равномерное (fair – справедливое) разделение полосы между существующими потоками. Для этого доступная полоса делится на число потоков, и каждый получает равную часть. Кроме того, каждый поток получает свой вес (weight), с некоторым коэффициентом обратно пропорциональный IP-приоритету (TOS). Вес потока также учитывается обработчиком.
В итоге WFQ автоматически справедливо распределяет доступную пропускную способность, дополнительно учитывая ToS. Потоки с одинаковыми IP-приоритетами ToS получат равные доли полосы пропускания; потоки с большим IP-приоритетом – большую долю полосы. В случае перегрузок ненагруженные высокоприоритетные потоки функционируют без изменений, а низкоприоритетные высоконагруженные – ограничиваются.
Вместе с WFQ работает RSVP . По умолчанию WFQ включается на низкоскоростных интерфейсах.
WRED. Взвешенный алгоритм произвольного раннего обнаружения
Взвешенный алгоритм произвольного раннего обнаружения (Weighted Random Early Detection – WRED) предоставляет различные уровни обслуживания пакетов в зависимости от вероятности их отбрасывания и обеспечивает избирательную установку параметров механизма RED на основании значения поля IP-приоритета. Другими словами, алгоритм WRED предусматривает возможность более интенсивного отбрасывания пакетов, принадлежащих определенным типам трафика, и менее интенсивного отбрасывания всех остальных пакетов.
