Алгоритм Беллмана-Форда
Метод дистанционно-векторной маршрутизации иногда называют также методом Беллмана или методом Форда-Фалкерсона по имени исследователей, которые первыми опубликовали идею алгоритма. Сама эта идея довольно проста. Маршрутизатор хранит в таблице список всех известных маршрутов с указанием в каждом элементе таблицы сети получателя и целого числа – количества пересылок до этой сети. Время от времени каждый маршрутизатор отсылает копию своей таблицы другим маршрутизаторам, к которым он имеет прямой доступ. Получив такую копию от LSR-B, маршрутизатор LSR-A анализирует полученный набор адресатов и расстояний до них. Маршрутизатор LSR-A заменяет данные в своей таблице, если маршрутизатору LSR-B известен более короткий, чем имеющийся в ней, маршрут к получателю, или если в его списке есть неизвестный ему до сих пор получатель, а также если LSR-A выполняет маршрутизацию через LSR-B, но расстояние от LSR-B до получателя изменилось.
На основе этой таблицы, согласно алгоритму Беллмана-Форда, и рассчитывается значение метрики (например стоимости маршрута, задержки и т.п.) для каждой пересылки в сети и поиск минимального суммарного числа пересылок. Обратим внимание на то, что понятие "дистанционный вектор" связано с характером периодически передаваемой протоколом информации. В сообщениях содержится пара чисел {R, D}, где R – вектор, определяющий получателя, a D – расстояние до этого получателя, т.е. один маршрутизатор сообщает другому о своей возможности достичь получателя R за D пересылок.
При маршрутизации по протоколу BGP пересылка возможна как между внутренними маршрутизаторами (расположенными внутри одной AS), которые работают под управлением протокола IBGR так и между внешними маршрутизаторами, соединяющими разные автономные системы AS, когда маршрутизация выполняется под управлением протокола EBGR.
Применяемый в BGP маршрутно-векторный механизм помогает решить проблему традиционной дистанционно-векторной маршрутизации, возникающую в условиях функционирования между автономными системами.
Дело в том, что в разных AS могут применяться разные метрики измерения длины маршрутов, а это может привести к проблемам интерпретации одних и тех же числовых значений во внешних BGP-маршрутизаторах. Поэтому механизм маршрутно-векторной маршрутизации предусматривает отказ от метрики маршрута. Тогда маршрутизаторы просто обмениваются информацией об автономных системах, к которым и через которые у них есть доступ.
Существует три класса автономных систем AS:
системы с множественной адресацией (multihomed);тупиковые, имеющие только один выход в Интернет (single-homed);многоканальные транзитные сети (multihomed transit).
Системы с множественной адресацией (multihomed) – это системы, имеющие несколько соединений с внешними автономными системами. Такие системы еще называют многоканальными нетранзитными (multihomed nontransit). Автономная система с множественной адресацией может принимать маршрутную информацию от всех соединенных с ней систем, но сама она выполняет только внутреннюю маршрутизацию.
Многие автономные системы на самом деле являются тупиковыми (stub) или одноканальными (single-homed) и имеют лишь один выход во внешнюю сеть. Соответственно, они не требуют никаких дополнительных правил для управления ими и обслуживания большого списка BGP-маршрутов в шлюзе, у которого имеется только один выход в Интрасеть.
Третий тип автономной системы – транзитная сеть. Транзитные AS – это системы с множественной адресацией, которые принимают информацию от внешних автономных систем и выполняют маршрутизацию этой информации к другим внешним AS.
Использование протокола BGP в MPLS
Третий из используемых технологией MPLS протоколов маршрутизации (OSPF, IS-IS, BGP-4) называется Border Gateway Protocol (BGP). Его первая версия BGP-1 появилась в 1989 году, а повсеместное внедрение BGP-4 началось с 1993 года.
Рассмотрим только основные функции этой последней версии протокола и те, которые непосредственно используются в технологии MPLS.
В частности, это относится к многопротокольному расширению протокола BGP-4, мало освещенному в существующей литературе, но нашедшему применение при построении MPLS-VPN.
Напомним описанное в лекции 9 разделение функций технологии MPLS на два компонента – управление и пересылка пакетов, – изображенное на рис. 9.1 в виде двух плоскостей. Управляющий компонент использует протоколы маршрутизации OSPF, IS-IS и BGP-4 для обмена маршрутной информацией между маршрутизаторами. На основе этой информации в каждом маршрутизаторе формируется и модифицируется сначала таблица маршрутизации, а затем, с учетом информации о смежных системах в каждом интерфейсе, – таблица пересылки пакетов. Когда система получает пакет, пересылающий компонент анализирует информацию, содержащуюся в его заголовке, ищет соответствующую запись в таблице пересылки и направляет этот пакет в выходной интерфейс.
Но если рассмотренные выше протоколы OSPF и IS-IS выполняют эту задачу в пределах одной автономной системы AS, которая представляет собой, по сути, самодостаточную независимую сеть, не имеющую полученных каким-либо логическим путем сведений о других сетях в составе всей сети MPLS, то роль протокола BGP-4 гораздо шире.
Его основное назначение как раз и состоит в том, чтобы передавать от одного BGP-маршрутизатора другим BGP-маршрутизаторам информацию о наличии других автономных сетей и об их структуре, формируя тем самым иерархическую схему маршрутизации, связывающую разные узлы и автономные сети в единую MPLS/IP-сеть и позволяющую свободно устанавливать связь между собой системам, неизвестным друг другу.
Необходимость декомпозиции глобальной MPLS/IP-сети на автономные системы обусловлена очевидными мощностными соображениями: если большое количество маршрутизаторов попытается вступить во взаимодействие, трафик превысит все мыслимые границы.
BGP специфицируется как сеанс связи между двумя узлами, а так как в сети будет параллельно выполняться много BGP-сеансов, один маршрутизатор может быть вовлечен в несколько таких сеансов. В ходе BGP-сеанса между одноранговыми узлами протокола BGP происходит обмен сообщениями по TCP-соединению.
Версия 4 протокола BGP значительно отличается от предыдущих реализаций BGP и фактически включает в себя два отдельных протокола:
протокол EBGP (External Border Gateway Protocol), используемый для маршрутизации между автономными системами; протокол IBGP (Internal Border Gateway Protocol), используемый для маршрутизации внутри автономной системы.
Второе принципиальное отличие протокола BGP от OSPF и IS-IS заключается в том, что он относится не к категории протоколов маршрутизации по состоянию каналов, а к категории дистанционно-векторных протоколов.
Принцип вектора расстояния подразумевает выбор маршрута исходя из кратчайшего расстояния между системами, определяемого числом пересылок. Протоколы на основе вектора расстояния обычно учитывают только число пересылок (hops) в маршруте.
Кроме обычных параметров дистанционно-векторных протоколов в BGP используется дополнительный механизм, именуемый маршрутно-векторной маршрутизацией (path-vector routing). Это обусловлено тем, что ни маршрутизация с учетом состояния каналов, ни дистанционно-векторная маршрутизация в чистом виде для внешней маршрутизации не эффективны.
Маршрутизация IS-IS
Принципы маршрутизации IS-IS очень похожи на используемые в протоколе OSPF. Для синхронизации баз данных маршрутизации IS-IS использует пакеты CSNP (Complete Sequence Number Packet) и PSNP (Partial Sequence Number Packet), по своему назначению примерно аналогичные пакетам DD (Database Description) и LSR (Link State Request) протокола OSPF. Протокол IS-IS поддерживает и двухуровневую иерархическую систему сетей (периферийные области и магистральная область 0), но принцип организации этой системы отличается от принципа ее организации в OSPF.
Маршрутизаторы BGP
Имеется три типа маршрутизаторов BGP: спикеры, пограничные шлюзы и равноправные маршрутизаторы BGP.
Спикерами BGP (BGP speakers) являются все маршрутизаторы автономной системы BGP.
Спикеры BGP, соединяющие две или несколько автономных систем, называются пограничными шлюзами (Border Gateways). Они нужны автономным системам только в том случае, если AS использует для связи с другими автономными системами MPLS/IP-сети протокол EBGR. Задача пограничного шлюза – извещать о внутренних маршрутах автономной системы (и о других известных ему маршрутах) любой внешний спикер BGP, с которым этот шлюз связан.
Согласно принципам сетевой маршрутизации, во время сеансов связи спикеры BGP обмениваются маршрутной информацией о топологии и метрических характеристиках соответствующих участков сети. Такой обмен происходит между равноправными маршрутизаторами (BGP peer) автономной системы.
Равноправные маршрутизаторы BGP не обязательно должны иметь прямые связи друг с другом; однако между двумя спикерами BGP всегда должен существовать стандартный способ коммуникации для того, чтобы они могли инициировать сеанс связи.
Когда BGP устанавливает сеанс связи двух равноправных маршрутизаторов, между которыми нет прямого соединения, такая связь называется одноранговой связью с пересылкой по протоколу EBGP (EBGP multihop peering). Используя внешние соединения по протоколу EBGP, спикер BGP может инициировать сеанс связи с другими спикерами, находящимися на расстоянии нескольких пересылок. Во всех таких случаях для организации сеансов BGP использует протокол TCP.
При одноранговой связи спикеры BGP обмениваются полными копиями таблиц маршрутизации во время первоначального двустороннего сеанса, включая повторные запуски.
BGP является протоколом с устойчивым состоянием, и поэтому маршрутная информация, обмен которой между одноранговыми узлами проведен успешно, не нуждается в обновлении. Эта информация считается действительной до тех пор, пока один из одноранговых узлов не уведомит другой о том, что это не так, или пока не закончится BGP-сеанс между ними.
Ключевым принципом, лежащим в основе протокола BGP, является то, что когда один одноранговый узел информирует своего партнера о том, что IP-адрес доступен по сообщенному маршруту, партнер может быть уверен, что равноправный узел уже успешно использует этот маршрут для передачи собственного трафика. При этом подразумевается, что маршруты, о которых узел извещен, могут использоваться всегда, когда о них объявляется. Наряду с возможностью использовать маршрут предоставляется набор атрибутов, связанных с IP-префиксом.
Метрики IS-IS
Основная метрика, используемая в IS-IS, – это некоторое число, не превышающее 1024 для маршрута и 64 – для канала. Смысл и числовые значения этой метрики для каждого канала и маршрута определяет системный администратор. Метрика маршрута вычисляется как сумма метрик составляющих его каналов.
Кроме того, можно задать три дополнительные метрики: "задержка" (delay), отражающая длительность задержки в канале, "стоимость передачи по каналу" (expense), отражающая коммуникационные затраты, и "ошибки" (error), отражающая коэффициент ошибок в канале.
Метрики OSPF
В OSPF используется принцип контроля состояния канала (link-state protocol), а метрика представляет собой оценку эффективности связи в этом канале: чем меньше метрика, тем эффективнее организация связи. В простейшем случае метрика маршрута может равняться его длине в пересылках (hops), как это происходит в протоколе RIP. Но в общем случае значения метрики могут определяться в гораздо более широком диапазоне.
Метрика, оценивающая пропускную способность канала, определяется, например, компанией CISCO, как количество секунд, нужное для передачи 100 Мбит. Имеется следующая формула для вычисления метрики доставки информации через каналы сети OSPF: метрика = 108/скорость передачи в битах в секунду.
По этой формуле вычислены, например, следующие метрики:
канал со скоростью 100 Мбит/с соответствует метрике 1; сеть Ethernet / 802.3 соответствует метрике 10; тракт Е1 2,048 Мбит/с соответствует метрике 48; тракт Т1 1,544 Мбит/с соответствует метрике 65; канал 64 Кбит/с соответствует метрике 1562; канал 56 Кбит/с соответствует метрике 1785; канал 19,2 Кбит/с соответствует метрике 5208; канал 9,6 Кбит/с соответствует метрике 10416.
Кроме того, протокол OSPF позволяет определить для любой сети значения метрики в зависимости от типа услуги ToS (Type of Service). Для каждой из метрик протокол OSPF строит отдельную таблицу маршрутизации. Чаще всего OSPF выбирает маршрут на основании полосы пропускания канала.
Загрузка канала представляет собой величину, которая изменяется в зависимости от использования канала, причем интенсивная эксплуатация канала повышает его загрузку, и поэтому при маршрутизации бывает целесообразно выбирать менее нагруженные каналы. Еще одна возможная метрика – задержка – определяет время в микросекундах, которое требуется маршрутизатору для обработки, установки в очередь и передачи пакетов.
В случае, когда имеется несколько маршрутов с одинаковым значением метрики, маршрутизаторы могут использовать для передачи пакетов все эти маршруты, обеспечивая балансировку нагрузки.
Маршрутизатор OSPF помещает в таблицу маршрутизации все маршруты с одинаковыми значениями метрики, и балансировка нагрузки между маршрутами происходит автоматически. Стандартизованный порядок расчета метрик, оценивающих надежность, задержку и стоимость, пока не определен. Эти вопросы решаются администратором сети.
Итак,OSPF представляет собой протокол, основанный на контроле состояния каналов, распространяющий эту информацию и определяющий на ее основе маршруты наименьшей стоимости в заданной метрике. Именно с его помощью LSR отображает видимый ему граф домена сети MPLS , где для каждой пары смежных вершин графа (маршрутизаторов) указано ребро (канал), их соединяющее, и метрика этого ребра. Граф считается ориентированным, т.е. ребро, соединяющее LSR1 с LSR2, и ребро, соединяющее LSR2 с LSR1, могут быть разными, или это может быть одно и то же ребро, но с разными метриками.
Маршрутизатор, работающий по протоколу OSPF, выполняет последовательно три операции: определяет отношения соседства и смежности с другими маршрутизаторами, обменивается с ними OSPF-пакетами извещений LSA, формируя таким образом полную топологическую карту сети, а затем вычисляет дерево маршрутов, используя алгоритм "первым выбирается кратчайший путь" SPF (Shortest Path First), известный также по имени его создателя как алгоритм Дейкстры.
Для сети MPLS с помощью этого алгоритма протокол OSPF, основываясь на базе данных об условиях использования возможных связей, вычисляет кратчайшие пути между заданным LSR – вершиной графа и всеми остальными вершинами. Результатом работы алгоритма является таблица, где для каждой вершины графа сети MPLS указан список ребер, соединяющих ее со всеми другими вершинами этого графа по кратчайшему пути.

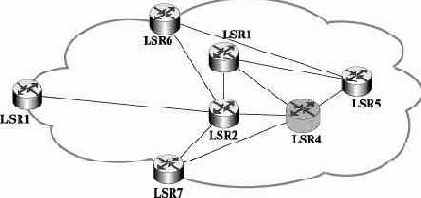

Суть алгоритма иллюстрирует следующая процедура. Представим изображенную на рис. 12.1 сеть MPLS , содержащую 7 LSR, как набор из 7 фишек, лежащих на поверхности стола и соединенных между собой нитями разной длины. Пусть, например, алгоритм Дейкстры выполняется в маршрутизаторе LSR4.
Постепенно поднимаем со стола фишку, соответствующую LSR4. Нити, связывающие эту фишку с другими, начинают натягиваться, и следующей со стола будет поднята фишка LSR2, связанная с LSR4 самой короткой нитью. При дальнейшем подъеме фишки LSR4 мы поднимем с поверхности стола и фишку LSR5. Кратчайший (в рассмотренном выше смысле) путь между LSR4 и LSR5 представит либо нить, связывающая соответствующие этим двум LSR фишки непосредственно, либо составной путь из нитей между фишками LSR4 и LSR2, LSR2 и LSR3, LSR3 и LSR5. Продолжая процедуру подъема фишки LSR4, мы шаг за шагом поднимем все фишки, находя каждый раз кратчайший путь между LSR4 и тем LSR, которому соответствует очередная поднимаемая нитью фишка.
Рис. 12.1. Иллюстрация алгоритма Дейкстры
Существует два разных маршрута между LSR4 и LSR5: прямой и составленный из участков между LSR4 и LSR2, LSR2 и LSR3, LSR3 и LSR5. В том случае, если между двумя узлами сети существует несколько маршрутов с близкими по значению метриками, протокол OSPF позволяет распределять трафик по этим маршрутам в пропорции, соответствующей значениям метрик. Например, если прямой маршрут между LSR4 и LSR5 имеет метрику 4, а составной маршрут из участков LSR4 и LSR2, LSR2 и LSR3, LSR3 и LSR5 имеет метрику 8, то две трети трафика будет направлено по первому из них, а оставшаяся треть – по второму.
Суммарный эффект такого решения заключается в уменьшении средней задержки прохождения дейтаграмм от отправителя к получателю, а также в сглаживании колебаний задержки.
Еще одно преимущество поддержки альтернативных маршрутов связано с соображениями надежности. Когда используется только один из возможных маршрутов и он внезапно выходит из строя, весь трафик должен быть срочно переведен на альтернативный маршрут. При массовом переключении больших объемов трафика с одного маршрута на другой весьма велики потери и даже вероятно образование затора на новом маршруте. Если же до аварии использовалось разделение трафика по нескольким маршрутам, отказ одного из них вызовет ремаршрутизацию лишь части трафика, и это может сгладить отрицательные последствия аварии.
Области OSPF
Автономная система AS(Autonomous System) представляет собой сеть, находящуюся под единым административным управлением.
Область OSPF(OSPF area) — это логическая подсистема автономной системы, в которой OSPF функционирует в качестве ее протокола внутренней маршрутизации. Области "укрупняют" маршрутную информацию протокола OSPF и помогают скрывать детали топологии сети. Так, топология одной области не известна ни в какой другой области. Внутренние маршрутизаторы области вообще не владеют информацией о топологии использующих OSPF сетей, которые находятся за пределами этой области, что дает выигрыш в затратах на поддержание маршрутной информации. Эта, а также некоторые другие возможности делают OSPF хорошо масштабируемым протоколом маршрутизации для крупных сетей. А сам протокол OSPF основан на концепции областей как совокупностей смежных сетей и относящихся к ним маршрутизаторов с интерфейсами, связывающими их с этими сетями и с узлами в них.
Автономная система, базирующаяся на протоколе OSPF, может представлять собой одну область или состоять из нескольких областей. В каждой области работает собственная копия алгоритма маршрутизации по состоянию каналов, что позволяет каждой области формировать свою базу данных сетевой топологии. Именно область ограничивает охват лавинной рассылки уведомлений, т.к. уведомления не выходят за пределы области, в которой они были сформированы.
Протокол OSPF разграничивает функции маршрутизаторов в зависимости от того, какое место они занимают в автономной системе OSPF, объединяющей все маршрутизаторы, которые ведут обмен информацией под управлением общего протокола. Разумеется, маршрутизаторы разделяются на классы протокола OSPF, а не технологии MPLS , но так как все маршрутизаторы MPLS поддерживают протокол OSPF (если он выбран в качестве протокола, с помощью которого составляется топологическая карта сети), подобная классификация полностью к ним применима. Таким образом, термины "маршрутизатор LSR" и "OSPF-маршрутизатор" используются в лекции как синонимы.
Договорившись об этом, отметим, что, с точки зрения протокола OSPF, имеются маршрутизаторы четырех типов:
внутренний маршрутизатор IR (Internal Router), все интерфейсы которого находятся внутри одной области OSPF; маршрутизатор опорной области BR (Backbone Router), все интерфейсы которого находятся внутри опорной области; пограничный маршрутизатор области ABR (Area Border Router), располагающийся на границе двух областей OSPF; пограничный маршрутизатор автономной системы ASBR (Autonomous System Boundary Router), который располагается на границе двух автономных систем, поддерживающих OSPF.
Кроме этого назначаются два маршрутизатора, так и называемые: назначенный маршрутизатор DR (Designated Router) и резервный назначенный маршрутизатор BDR (Backup Designated Router), которые являются центральными узлами сбора всех сообщений о корректировках. Все остальные маршрутизаторы являются по отношению к маршрутизаторам DR и BDR подчиненными.
Здесь лишь отметим, что один и тот же маршрутизатор может выполнять в системе несколько функций одновременно.
OSPF
При рассмотрении принципов MPLS обсуждалась необходимость заполнения в маршрутизаторах LSR таблиц меток, используемых при маршрутизации пакетов по сети MPLS . Для этого в каждом из узлов сети с использованием протокола маршрутизации создается база топологической информации о сетевых маршрутах. Наряду с рассматриваемыми протоколами BGP4 и IS-IS, для этой цели может быть применен протокол маршрутизации по состояниям каналов OSPF (Open Shortest Path First — "первым выбирается кратчайший путь"). Поскольку OSPF используется наиболее часто, рассмотрение протоколов маршрутизации для MPLS в начинается именно с него.
Протокол OSPF относится к протоколам внутреннего шлюза IGP (Interior Gateway Protocol). К этой категории принадлежат протоколы маршрутизации, обеспечивающие обмен информацией в пределах автономной системы AS (Autonomous System представляет собой сеть, находящуюся под единым административным управлением).
Принципы работы OSPF
Первым этапом является распространение информации о топологии сети, инициирование отношений соседства и смежности. После инициирования каждый OSPF-маршрутизатор начинает обмен LSA, передает пакеты HELLO через все свои интерфейсы, распространяя эту информацию по всем соседним маршрутизаторам, так что каждый из них узнает идентификаторы своих ближайших соседей. Эта топологическая информация начинает распространяться по сети от соседа к соседу, пополняя топологические карты в маршрутизаторах LSR новыми данными, и через некоторое время достигает самых удаленных маршрутизаторов. В результате все маршрутизаторы сети получают сведения о графе сети, которые хранятся в их топологических базах данных.
Впоследствии, при появлении новой связи или нового соседа, маршрутизатор узнает об этом из новых пакетов HELLO. В них указывается достаточно детальная информация о том маршрутизаторе, который передал этот пакет, а также о его ближайших соседях, так что этот маршрутизатор можно однозначно идентифицировать.
Таким образом, на первом шаге каждый маршрутизатор OSPF строит граф связей сети, в котором вершинами графа являются маршрутизаторы, а ребрами – каналы, включенные в интерфейсы маршрутизаторов. Для построения этого графа все маршрутизаторы обмениваются со своими соседями той информацией о сети, которой они располагают в данный момент.
Далее с помощью полученного графа находятся оптимальные маршруты, причем каждый маршрутизатор считает себя центром сети и ищет оптимальный маршрут к каждому известному ему маршрутизатору (или к известной ему сети). В любом найденном таким образом маршруте, в соответствии с принципом одношаговой маршрутизации, запоминается только первый шаг – к следующему маршрутизатору. Если несколько маршрутов к сети назначения имеют одинаковую метрику, то в таблице маршрутизации запоминаются первые шаги всех этих маршрутов. Данные об этих шагах попадают в таблицу маршрутизации.
Благодаря иерархической структуре областей уменьшаются перегрузки, связанные с поддержкой огромных таблиц маршрутизации и с пересчетом этих таблиц при изменениях маршрутов. Извещения о корректировках передаются только в случае, если в сети происходят изменения. Эти извещения рассылаются всем маршрутизаторам OSPF, что сокращает время сходимости.
Протокол EBGP
Протокол EBGP (Exterior Border Gateway Protocol) используется для установления соединения между спикерами BGP разных автономных систем, включая коммуникации между Интернет-провайдерами и точками доступа РоР, а также между большими корпоративными сетями и провайдерами услуг.
Протокол IBGP
Очевидно, что BGP-маршрутизаторы, находящиеся в одной AS, тоже должны обмениваться между собой маршрутной информацией. Это необходимо для согласованного отбора внешних маршрутов в соответствии с политикой данной AS и для организации транзитных маршрутов через автономную систему. Такой обмен производится по протоколу BGP, который в этом случае называется IBGP (Internal BGP).
Отличие IBGP от EBGP состоит в том, что при извещении о маршруте соседнего маршрутизатора, находящегося в той же AS, в список номеров автономных систем AS_Path не вводится номер собственной автономной системы (AS_Path — список номеров автономных систем, через которые должна пройти дейтаграмма по пути в указанную сеть).
Протокол IS-IS
Протокол маршрутизации OSI под названием "протокол обмена данными между промежуточными системами IS-IS" (Intermediate System – to – Intermediate System) использует тот же принцип маршрутизации по состоянию каналов, что и рассмотренный выше протокол OSPF. Но если OSPF является разработкой IETF, то протокол IS-IS был создан ISO (International Standard Organization).
Как раз в терминологии ISO маршрутизаторы называются "промежуточными системами" (Intermediate System, IS), а хосты – "конечными системами" (End System, ES). Существует также протокол ES-IS, с помощью которого маршрутизаторы узнают о подключенных к ним хостах, а хосты – о маршрутизаторах.
Оказалось, что протокол IS-IS очень хорошо работает в весьма больших сетях, содержащих более 500 маршрутизаторов.
Подобно OSPF, протокол IS-IS разделяет сеть на области, чтобы не распространять информацию о маршрутах среди всех маршрутизаторов сети, обеспечивая разумные размеры их таблиц маршрутизации, а тем самым – быструю сходимость поиска маршрута.
В технологии MPLS протокол IS-IS применяется почти таким же образом, как и рассмотренный протокол OSPF. Оба они относятся к классу протоколов IGP и служат для создания и поддержки топологической карты, используемой протоколом LDP.
Протоколы динамической маршрутизации задействованы в LSR с целью идентифицировать соседние LSR одного сетевого домена и периодически обновлять информацию о топологии сети при помощи рассмотренных извещений о состоянии каналов. Это является и главным преимуществом такой маршрутизации, т.к. для передачи данных между двумя конечными пунктами используется кратчайший на данный момент маршрут.
Названное преимущество протокола IS-IS — в то же время и его существенный недостаток. Этот недостаток связан с так называемой лавинной рассылкой пакетов (flooding), вызываемой внезапным изменением состояния каналов (либо канал неожиданно стал недоступен, либо, наоборот, возобновил свою работу после перерыва). Flooding характеризуется обменом между маршрутизаторами огромным количеством служебных пакетов, т.к. каждый маршрутизатор, соседний с данным, приняв очередное извещение об изменении состояния каналов и обновив свои таблицы маршрутизации, пересылает его дальше.
В IS-IS присутствуют аналогичные OSPF механизмы обнаружения соседей с помощью пакетов HELLO, синхронизации баз данных и оповещения об изменении состояния связи путем рассылки пакетов (flooding). Аналогами OSPF-пакетов LSU (Link State Update) в IS-IS являются пакеты LSP (Link State Packet, не путать с LSP–коммутируемым по меткам тракт).
