Архитектура IMS
Принцип, на котором строится концепция IMS, состоит в том, что доставка любой услуги никаким образом не соотносится с коммуникационной инфраструктурой (за исключением ограничений по пропускной способности). Воплощением этого принципа является многоуровневый подход, используемый при построении IMS. Он позволяет реализовать независимый от технологии доступа открытый механизм доставки услуг, который дает возможность задействовать в сети приложения сторонних поставщиков услуг.
В составе IMS выделяются три уровня: транспортный уровень, уровень управления и уровень услуг (рис. 14.1).
увеличить изображение

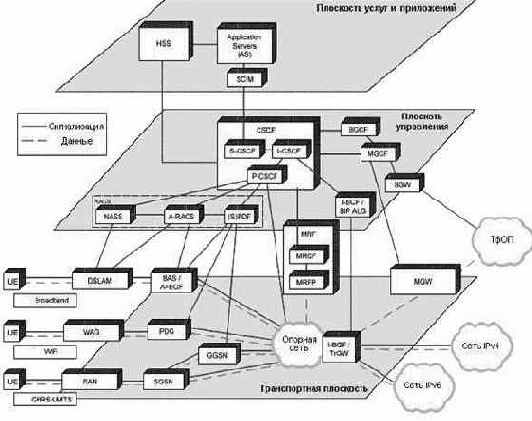

Рис. 14.1. Архитектура IMS
Ключевые факторы перехода к IMS
Концепция IP Multimedia Subsystem (IMS) описывает новую сетевую архитектуру, основным элементом которой является пакетная транспортная сеть, поддерживающая все технологии доступа и обеспечивающая реализацию большого числа инфокоммуникационных услуг. Ее авторство принадлежит международному партнерству Third Generation Partnership Project (3GPP), объединившему European Telecommunications Standartization Institute (ETSI) и несколько национальных организаций стандартизации.
IMS изначально разрабатывалась применительно к построению мобильных сетей 3-го поколения на базе протокола IP. В дальнейшем концепция была принята Комитетом ETSI-TISPAN, усилия которого были направлены на спецификацию протоколов и интерфейсов, необходимых для поддержки и реализации широкого спектра услуг в стационарных сетях с использованием стека протоколов IP.
В настоящее время архитектура IMS рассматривается многими операторами и сервис-провайдерами, а также поставщиками оборудования как возможное решение для построения сетей следующего поколения и как основа конвергенции мобильных и стационарных сетей на платформе IP.
Причину возникновения концепции IMS именно в среде разработчиков стандартов для мобильных сетей можно объяснить следующим образом.
Как известно, в последние годы операторы стационарных сетей активно поддерживают переход от традиционных телефонных сетей к ССП, связывая с ними определенные надежды на сокращение операционных расходов и капитальных вложений, а также на развитие новых услуг, ожидая, как следствие, существенного повышения доходов.
Естественно, идея построения сетей ССП оказалась привлекательной и для мобильных операторов, которые в последние годы столкнулись с резким падением доходов, что связано, в том числе, и с дерегулированием рынка, ростом конкуренции, тарифными войнами, высоким оттоком абонентов и т. д.
Однако следует признать, что основная технологическая идея сетей ССП – разделение транспортных процессов и процессов управления вызовами и сеансами на базе элементов платформы Softswitch – не была поддержана своевременной разработкой соответствующего набора стандартов.
Это привело к тому, что основные сетевые элементы ССП, поставляемые различными производителями, зачастую оказываются несовместимыми между собой.
В сетях мобильных операторов, где одним из основных источников доходов является роуминг, такая несовместимость оказывается куда более значительным недостатком, чем в стационарных сетях. Именно это и определило активность международных организаций (в первую очередь ETSI и 3GPP), которые начали разработку новых принципов построения и стандартов мобильных сетей 3G, основываясь на уровневой архитектуре ССП.
По существу концепция IMS возникла в результате эволюции сетей UMTS, когда область управления мультимедийными вызовами и сеансами на базе протокола SIP добавили к архитектуре сетей 3G. Среди основных свойств архитектуры IMS можно выделить следующие:
многоуровневость – разделяет уровни транспорта, управления и приложений; независимость от среды доступа – позволяет операторам и сервис-провайдерам конвергировать фиксированные и мобильные сети; поддержка мультимедийного персонального обмена информацией в реальном времени (например голос, видео-телефония) и аналогичного обмена информацией между людьми и компьютерами (например игры); полная интеграция мультимедийных приложений реального и нереального времени (например потоковые приложения и чаты); возможность взаимодействия различных видов услуг; возможность поддержки нескольких служб в одном сеансе или организации нескольких одновременных синхронизированных сеансов.
Плоскость управления
Уровень управления — это совокупность функций IMS, которые осуществляют все действия по управлению сеансами связи.
Основные элементы:
CSCF(Call Session Control Function)– элемент с функциями управления вызовами и сеансами. Функция CSCF является основной на плоскости управления IMS-платформы. Модуль CSCF, используя протокол SIP, выполняет функции, обеспечивающие доставку множества услуг реального времени посредством транспорта IP. Функция CSCF использует динамическую информацию для эффективного управления сетевыми ресурсами (граничные устройства, шлюзы и серверы приложений) в зависимости от профиля пользователей и приложений. Модуль CSCF включает три основных функции: Serving CSCF (S-CSCF) – обслуживающая CSCF. Обрабатывает все SIP-coобщения, которыми обмениваются оконечные устройства; Proxy CSCF (P-CSCF) – через нее в систему IMS поступает весь пользовательский трафик; Interrogating CSCF (I-CSCF) – запрашивающая CSCF. Представляет собой точку соединения с домашней сетью. I-CSCF обращается к HSS, чтобы найти S-CSCF для конкретного абонента; S-CSCF обеспечивает управление сеансами доставки мультимедийных сообщений транспорта IP, включая регистрацию терминалов, двустороннее взаимодействие с сервером HSS (получение от него пользовательских данных), анализ сообщения, маршрутизацию, управление сетевыми ресурсами (шлюзами, серверами, пограничными устройствами) в зависимости от приложений и профиля пользователя; P-CSCF создает первую контактную точку на сигнальном уровне внутри ядра IMS для терминалов IMS данной сети. Функция P-CSCF принимает запрос от или к терминалу и маршрутизирует его к элементам ядра IMS. Обслуживаемый терминал пользователя закрепляется за функцией P-CSCF при регистрации в сети на все время регистрации. Модуль P-CSCF реализует функции, связанные с аутентификацией пользователя, формирует учетные записи и передает их в сервер начисления платы. Одним из элементов модуля P-CSCF является Policy Decision Function (PDF) – функция выбора политики, оперирующая с характеристиками информационного трафика (например, требуемая пропускная способность) и определяющая возможность организации сеанса или его запрета, необходимость изменения параметров сеанса и т.
д.; I-CSCF создает первую контактную точку на сигнальном уровне внутри ядра IMS для всех внешних соединений с абонентами данной сети или визитными абонентами, временно находящимися в сети. Основная задача модуля I-CSCF – идентификация привилегий внешнего абонента по доступу к услугам, выбор соответствующего сервера приложений и обеспечение доступа к нему; BGCF (Breakout Gateway Control Function) – функция управления шлюзами, управляет пересылкой вызовов между доменом коммутации каналов (ТфОП или GSM) и сетью IMS. Данный модуль осуществляет маршрутизацию на основе телефонных номеров и выбирает шлюз в домене коммутации каналов (КК), через который сеть IMS (где расположен сервер BGCF) будет взаимодействовать с ТфОП или GSM. Здесь также производится генерация соответствующих учетных записей для начисления платы абонентам сетей КК; MGCF (Media GatewaysControl Function) – функция управления шлюзами (Media Gateways) – управляет соединениями в транспортных шлюзах IMS, используя Н.248/MEGACO; SGW (Signaling Gateway) – сигнальный шлюз – обеспечивает преобразование сигнализации ТфОП в вид, понятный MGCF. Связан с ядром IMS через интерфейсы группы протоколов SIGTRAN; RACS (The Resource and Access Control) – подсистема управления ресурсами и доступом – обеспечивает функции управления доступом (на основании имеющихся в распоряжении ресурсов, местной политики и авторизации на основании профилей пользователей) и входа в сеть с помощью управления шлюзом (gate control), включая управление преобразованием сетевых адресов и портов, и присвоение приоритета; PDF (Policy Decision Function) – функция выбора политики, оперирующая с характеристиками информационного трафика (например требуемая пропускная способность) и определяющая возможность организации сеанса или его запрета, необходимость изменения параметров сеанса и т. д.; NASS (Network Attachment Subsystem) – подсистема подключения сети – в ее основные задачи входит динамическое назначение IP-адресов (используя DHCP – Dynamic Host Configuration Protocol), аутентификация на уровне IP, авторизация доступа к сети, управление местонахождением на уровне IP.
Различия
Оценив списки функций в обеих архитектурах, можно заметить, что состав функций практически не отличается. Можно было бы заключить, что обе архитектуры почти тождественны. Это верно, но только отчасти: они идентичны в архитектурном смысле. Если же разобрать содержание каждой из функций, то обнаружатся значительные различия в системах Softswitch и IMS. Например, функция CSCF: из ее описания уже видно отличие от аналогичных функций в Softswitch. К тому же если в архитектуре Softswitch функции имеют довольно условное деление и описание, то в документах IMS дается жесткое описание функций и процедур их взаимодействия, а также определены и стандартизированы интерфейсы между функциями системы.
Различие начинается с основной концепции систем.
Softswitch – это в первую очередь оборудование конвергентных сетей. Функция управления шлюзами (и соответственно протоколы MGCP/MEGACO) является в нем доминирующей (протокол SIP для взаимодействия двух Softswitch/ MGC).
IMS проектировалась в рамках сети 3G, полностью базирующейся на IP. Основным ее протоколом является SIP, позволяющий устанавливать одноранговые сессии между абонентами и использовать IMS лишь как систему, предоставляющую сервисные функции по безопасности, авторизации, доступу к услугам и т.д. Функция управления шлюзами и сам медиашлюз здесь лишь средство для связи абонентов 3G с абонентами фиксированных сетей. Причем имеются в виду лишь ТФОП.
Также к особенностям IMS относится ориентированность на протокол IPv6: многие специалисты считают, что популярность IMS послужит толчком к затянувшемуся внедрению шестой версии протокола IP. Но пока это представляет некоторую проблему: сети UMTS поддерживают и IPv4 и IPv6, в то время как IMS – как правило, только IPv6. Поэтому на входе в IMS-сеть необходимо наличие шлюзов, преобразующих формат заголовков и адресную информацию. Эта проблема присуща не только IMS, но и всем сетям IPv6.
Продолжая тему проблем IMS, следует сказать о протоколе SIP. Дело в том, что SIP разработан и специфицирован комитетом IETF, но для использования в IMS он был частично доработан и изменен.
В результате может возникнуть ситуация, когда при получении запросов SIP или отправке их во внешние сети подфункция S-CSCF может обнаружить отсутствие поддержки соответствующих расширений протокола SIP и/или отказать в установлении соединения, а также обработать его некорректно.
Одной из сильных сторон подхода IPCC в настоящее время является его распространенность: в мире существует множество сетей, пошедших по этому пути развития, и уже накоплен обширный опытный материал по внедрению SoftSwitch-архитектур. Большое количество поддерживаемых технологий дает возможность оператору подобрать оборудование, наиболее отвечающее его требованиям и позволяющее оптимальным образом взаимодействовать с уже имеющимися сетевыми ресурсами. SoftSwitch-решения относительно легко масштабировать, начиная с простейшей архитектуры, обслуживающей корпоративный сектор, и заканчивая крупномасштабными проектами межрегионального оператора. Таким образом, оператор может минимизировать первоначальные вложения в сеть ССП. Эта же особенность позволяет оператору, создающему крупномасштабный проект, использовать новые сетевые ресурсы (и, следовательно, получать прибыль) сразу после их установки. Если обобщать перечисленные преимущества, то их можно охарактеризовать одним словом – "гибкость", подразумевая под ним адаптацию к любым запросам оператора.
Однако у решения IPCC есть и другая сторона. Многообразие оборудования, представленного в данном сегменте рынка, порождает проблему его совместимости. Многочисленные центры по обеспечению системного взаимодействия помогают решить ее лишь отчасти, так как зачастую тесты не успевают за обновлением версий программного обеспечения и не могут охватить все возможные комбинации устройств, работающих в сетях операторов. Это также порождает более широкую проблему взаимодействия операторов друг с другом и сводит на нет предусмотренные многими технологиями возможности по обеспечению мобильности пользователя и услуг. Некоторые производители оборудования предоставляют фирменные системы управления сетью, которые не всегда корректно и полноценно работают с оборудованием сторонних поставщиков при его интеграции в сеть оператора, поскольку имеются отличия не только в реализации, но и в функциональности многих систем.
В IMS частично сглаживаются проблемы совместимости оборудования, поскольку взаимодействие функциональных модулей регулируется стандартами. Новый подход к предоставлению услуг оказался чрезвычайно удачным и обеспечил роуминг услуг, что должно принести дополнительную прибыль оператору. Использование в проводных сетях ССП и мобильных сетях 3G единообразной системы IMS позволяет видеть в перспективе возможность конвергенции фиксированных и мобильных сетей — идеи, набирающей популярность по всему миру, подтверждением чему является постоянное увеличение участников FMCA (Fixed-Mobile Convergence Alliance) – международного объединения крупнейших операторов связи.
Сравнение Softswitch и IMS
Архитектуры Softswitch и IMS имеют уровневое деление, причем границы уровней проходят на одних и тех же местах. Для архитектуры Softswitch изображены в первую очередь устройства сети, а архитектура IMS определена на уровне функций. Идентичны также идея предоставления всех услуг на базе IP-сети и разделение функций управления вызовом и коммутации. По сути, к уже известным функциям Softswitch добавляются функции шлюза OSA и сервер абонентских данных.
Стандартизация IMS
Стандартизация архитектуры IMS является предметом внимания широкого круга международных организаций, благодаря ключевой роли IMS в эволюции сетей в направлении к ССП. Концепция IMS в ее настоящем виде является, главным образом, результатом работ трех международных организаций по стандартизации – 3GPP, 3GPP2 и ETSI.
Партнерство 3GPP было создано в конце 1998 г. по инициативе института ETSI с целью разработки технических спецификаций и стандартов для мобильных сетей связи 3-го поколения (сетей UMTS), базирующихся на развивающихся сетях GSM.
Партнерство 3GPP2 появилось в 1998 г. также по инициативе ETSI и Международного союза электросвязи (МСЭ) для разработки стандартов сетей 3G (сети CDMA-2000) в рамках проекта IMT-2000, созданного под эгидой МСЭ. Оно было образовано практически теми же организациями, что и в случае 3GPP. Основным вкладом организации 3GPP2 в развитие стандартов для мобильных сетей 3G явилось распространение концепции IMS на сети CDMA2000 (IP-транспорт, SIP-сигнализация), описанное в спецификации под общим названием MultiMedia Domain (MMD).
Оба партнерства разрабатывают стандарты сетей 3G, ориентируясь на широкое применение IP-ориентированных протоколов, стандартизованных Комитетом IETF, и используя основные идеи архитектуры сетей ССП.
Впервые концепция IMS была представлена в документе 3GPP Release 5 (март 2002 г.). В нем была сформулирована основная ее цель – поддержка мультимедийных услуг в мобильных сетях на базе протокола IP – и специфицированы механизмы взаимодействия мобильных сетей 3G на базе архитектуры IMS с беспроводными сетями 2G.
Архитектура сетей 3G в соответствии с концепцией IMS имеет несколько уровней (плоскостей) с разделением по уровням транспорта, управления вызовами и приложений. Подсистема IMS должна быть полностью независима от технологий доступа и обеспечивать взаимодействие со всеми существующими сетями – мобильными и стационарными, телефонными, компьютерными и т. д.
В документе 3GPP Release 6 (декабрь 2003 г.) ряд положений концепции IMS был уточнен, добавлены вопросы взаимодействия с беспроводными локальными сетями и защиты информации (использование ключей, абонентских сертификатов).
В релизах 6 и 7 определена идеология осуществления IP-коммуникаций посредством SIP. В соответствии с ней SIP начинается непосредственно с мобильного терминала.
Спецификация Release 7 добавляет две основные функции, которые являются ключевыми в стационарных сетях:
Network Attachment, которая обеспечивает механизм аутентификации абонентов и необходима в стационарных сетях, поскольку в них отсутствуют SIM-карты идентификации пользователя; Resource Admission, резервирующая сетевые ресурсы в стационарных сетях для обеспечения сеансов связи.
Работы, направленные на расширение концепции IMS на стационарные сети, проводятся Комитетом TISPAN. Интерес к архитектуре IMS со стороны ETSI привел к созданию новой рабочей группы (2003 г.), объединившей известную группу TIPHON (Telecommunications and Internet Protocol Harmonization Over Networks) и Технический комитет SPAN (Services and Protocols for Advanced Networks), который отвечает за стандартизацию стационарных сетей.
Новая группа, получившая название TISPAN (Telecommunications and Internet converged Services and Protocols for Advanced Networking), отвечает за стандартизацию современных и перспективных конвергируемых сетей, включая VoIP и ССП, а также все, что связано с архитектурой IMS.
Транспортный уровень
Транспортный уровень отвечает за подключение абонентов к инфраструктуре IMS посредством пользовательского оборудования (User Equipment – UE). В роли данного оборудования могут выступать любой терминал IMS (например телефон (смартфон) 3G, КПК с поддержкой Wi-Fi, или же широкополосный доступ). Также возможно подключение через шлюзы не-IMS терминалов (например терминалы ТфОП).
Основное оборудование транспортной плоскости:
MRF (Media Resource Function) – медиасервер. Состоит из процессора мультимедийных ресурсов MRFP (Media Resource Function Processor) и контроллера MRFC; MRFC обеспечивает реализацию таких услуг, как конференц-связь, оповещения или перекодирование передаваемого сигнала. Предполагалось, что MRFC должен обрабатывать SIP-сообщения, получаемые через узел S-CSCF (Serving Call Session Control Function), и использовать команды протокола управления медиашлюзом (MGCP, H.248 МЕGАСО) для управления процессором MRFP. Однако сейчас предпринимаются усилия по продвижению протокола на основе SIP/XML для взаимодействия между MRFC и MRFP. К тому же MRFC обеспечивает предоставление необходимой информации системам тарификации и биллинга; MRFP – процессор MRFP распределяет медиаресурсы сети согласно командам от MRFC. Его основными функциями являются: обслуживание потоков мультимедийных данных для служб оповещения и т. п.; объединение входящих мультимедиапотоков; обработка потоков мультимедийных данных, например транскодирование; MGW (Media GateWay) – транспортный шлюз; обеспечивает прямое и обратное преобразование потоков RTP в потоки сетей с коммутацией каналов (ТфОП); I-BGF (Interconnect Border Gateway Function) – межсетевой пограничный шлюз; обеспечивает взаимодействие между сетями IPv4 и IPv6. Отвечает за обспечение функций безопасности (трансляцию адресов и портов NAPT, функции firewall, инструменты QoS). GGSN (Gateway GPRS Support Node) – шлюзовой узел GPRS или узел маршрутизации; представляет собой шлюз между сотовой сетью (еe частью –GPRS) и IMS. GGSN содержит всю необходимую информацию о сетях, куда абоненты GPRS могут получать доступ, а также параметры соединения.
Основной функцией GGSN является роутинг (маршрутизация) данных, идущих к абоненту и от него через SGSN; SGSN (Serving GPRS Support Node) – узел обслуживания абонентов GPRS; основной компонент GPRS-системы по реализации всех функций обработки пакетной информации; RAN – Radio Access Network – оборудование радиодоступа; обеспечивает взаимодействие IMS и сотовых систем электросвязи; PDG (Packet Data Gateway) – пакетный шлюз. Данный сетевой элемент обеспечивает доступ пользовательского оборудования WLAN к IMS. Отвечает за трансляцию удаленного IP-адреса, регистрацию пользовательского оборудования в IMS, обеспечивает выполнение функций безопасности; WAG (Wireless Access Gateway) – шлюз беспроводного доступа; обеспечивает соединение сетей WLAN и IMS; A-BGF/BAS (Access Border Gateway Function / Broadband Access Switch) – обеспечивает доступ широкополосного пользовательского оборудования к IMS. Выполняет функции, аналогичные I-BGF; DSLAM (Digital Subscriber Line Access Multiplexer) – цифровой абонентский шлюз доступа – обеспечивает соединение абонентов, использующих широкополосный доступ (стационарный, например xDSL, сети КТВ) к IMS.
Уровень приложений
Верхний уровень эталонной архитектуры IMS содержит набор серверов приложений, которые, в принципе, не являются элементами IMS. Эти элементы верхней плоскости включают в свой состав как мультимедийные IP-приложения, базирующиеся на протоколе SIP, так и приложения, реализуемые в мобильных сетях на базе виртуальной домашней среды.
Архитектура приложений IMS достаточно сложна, но ключевым моментом здесь является высокая гибкость при создании новых и интеграции с традиционными приложениями. Например, среда пересылки сообщений может интегрировать традиционные свойства телефонного вызова, например обратный вызов и ожидание вызова, с вызовом Интернет. Чтобы сделать это, архитектура IMS позволяет запустить множество услуг и управлять транзакциями между ними.
SCIM (Service Capability Interaction Manager) – обеспечивает управление взаимодействием плоскости приложений и ядра IMS; SIP AS (SIP Application Server) – сервер приложений, служащий для выполнения услуг, базирующихся на протоколе SIP. Ожидается, что все новые услуги в IMS будут находиться именно в сервере SIP AS; OSA-SCS (Open Service Access – Service Capability Server) – сервер возможных услуг, который обеспечивает интерфейс к услугам, базирующимся на открытом доступе услугам (OSA – Open Service Access). Целью является обеспечение услугам возможности доступа к сетевым функциям посредством стандартного программного интерфейса приложений; IM-SSF (IP Multimedia – Service Switching Function) – сервер коммутации услуги, служит для соединения подсистемы IMS с услугами в системе приспособленных к пользователю приложений для улучшения логики мобильной сети (CAMEL – Customized Applications for Mobile network Enhanced Logic). Речь идет об услугах, разработанных для глобальной системы мобильной связи GSM, а с помощью функции IM-SSF (функция коммутации услуг) использование данных услуг возможно и в IMS; TAS (Telephony Application Server) – сервер телефонных приложений принимает и обрабатывает сообщения протокола SIP, а также определяет, каким образом должен быть инициирован исходящий вызов.
Сервисная логика TAS обеспечивает базовые сервисы обработки вызовов, включая анализ цифр, маршрутизацию, установление, ожидание и перенаправление вызовов, конференц-связь и т. д. TAS также обеспечивает сервисную логику для обращения к медиасерверам при необходимости воспроизведения оповещений и сигналов прохождения вызова. Если вызов инициирован или терминирован в ТфОП, сервер TAS отвечает за сигнализацию SIP к функции MGCF для выдачи команды медиашлюзам на преобразование битов речевого потока TDM (ТфОП) в поток IP RTP и направление его на IP-адрес соответствующего IP-телефона. В одном сообщении IMS могут содержаться данные о нескольких TAS, предоставляющих определенные услуги различным типам абонентских устройств. Например, один сервер TAS оказывает услуги IP Centrex (частные планы нумерации, общие справочники, автоматическое распределение вызовов и т. д.), другой сервер поддерживает УАТС и предоставляет услуги VPN. Взаимодействие нескольких серверов приложений осуществляется посредством сигнализации SIP-I для завершения вызовов между абонентскими устройствами различных классов; HSS (Home Subscriber Server) – сервер домашних абонентов – аналогичен элементу сетей GSM – серверу HLR (Home Location Register) – является базой пользовательских данных. Сервер HSS обеспечивает открытый доступ в режиме чтения/записи к индивидуальным данным пользователя, связанным с услугами. Доступ осуществляется из различных точек окончания – таких как телефон, приложения Web и SMS, телевизионные приставки типа set-top box и т. д. В HSS реализуется также функции SLF (Subscription Locator Function), которая определяет положение базы данных, содержащей данные конкретного абонента, в ответ на запрос от модуля I-CSCF или от сервера приложений.
Наконец, в состав сервера HSS входят модули HLR и AuC (Authentication Center) для работы с сетями 2G.
В среде IMS сервер HSS действует как открытая база данных о каждом пользователе и об услугах, задействованных абонентом: на какие услуги подписан пользователь, активизированы ли эти услуги, какие параметры управления были установлены пользователем.
