Пособие по Power Strip



Информация о графической системе...


Очень удобное меню, наглядно показывающее ресурсы графической системы, доступные PowerStrip, Windows и DirectX. В так называемом списке "Поддерживаемые типы дисплеев" выведены все разрешения, глубины цвета и частоты регенерации, доступные PS, Windows GUI и DirectX. Есть две закладки с более подробной информацией о доступности ресурсов DirectX-OpenGL приложениям и Windows. Первая выглядит так:

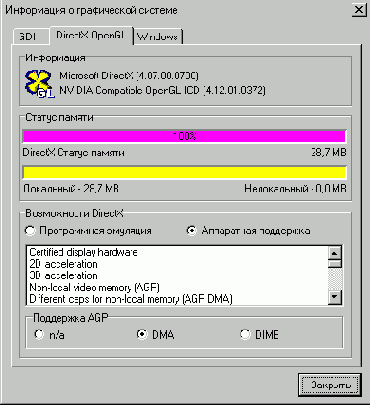

В этой закладке отображается свободная локальная память акселератора и возможности, ему доступные (виды 2D/3D акселерации, эффекты и режимы работы).

По непонятной нам причине PowerStrip посчитал установленный релиз Windows'98 за Windows Millenium, видимо последняя недалеко ушла от Win98 :-)

По непонятным причинам в раздел информации вынесен очень полезный инструмент - очистка физической памяти. Задав полозком желаемый обьём и нажав на Recover вы заставите PS постараться очистить для вас это количество оперативной памяти. Мы не рекомендуем пользоваться автоматическим восстановлением, так как оно может происходить в самые неожиданные моменты (например во время ответственного матча в Quake 3 Arena). Индикаторы свободной физической, фактической, общей памяти и её использования помогут отследить изменения при работе программы.



Конфигурация монитора

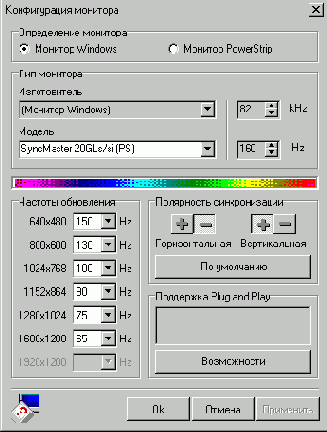

Следующим интересным разделом у PowerStrip является закладка настройки монитора. Она выглядит следующим образом:

Активировав чекбокс "Монитор PowerStrip" вы получите возможность либо выбрать монитор из списка, при этом задействовав два выпадающих меню - "Изготовитель" и "Модель". Панель очень удобно организована и позволяет задать стандартные частоты из выпадающего меню, изменить полярность синхронизации. Одной из удобнейших опций PowerStrip является опрос PnP монитора по DDC2B каналу, что позволяет выяснить его характеристики не имея INF файла. К сожалению многие производители часто занижают возможности своих мониторов, что приводит к ситуации, когда во всех рабочих режимах монитор имеет одинаковую частоту обновления. Как пример можно привести 17-ти дюймовые мониторы Sony, которые по умолчанию настроены на 85Hz во всех режимах где они это поддерживают. Если для мониторов с диагональю 17" это ещё не так заметно, то 85Hz на 20" или большего размера мониторе уже можно определить глазом по еле заметному мерцанию. Мы рекомендовали бы использовать для продолжительной работы с текстом на CRT дисплеях режимы с частотой обновления более 85Hz.



Меню информации о PowerStrip

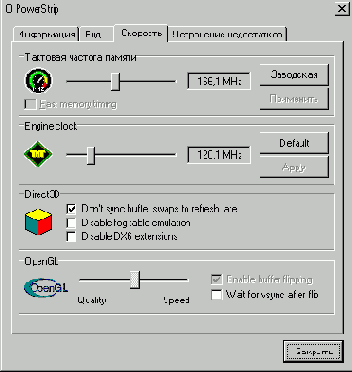

Разбор этого меню мы начнём не с начала а с вкладки "Скорость", как идущей вслед за настройками мышки. Закладка выглядит следующим образом:

Приведённая на экране картинка снята на нашем GeForce 256 SDR от LeadTek, работающем на заводской частоте. Если у вас карта на TNT/TNT2, то опции будут выглядеть аналогично, в случае другого чипа могут пропасть или появиться дополнительные опции. Основные параметры всегда одинаковы - частота памяти и чипа регулируется полозками, при этом после сдвига полозка не забывайте наживать Применить/Apply, иначе изменения не будут приняты. Так же всегда остаётся чекбокс "Don't sync buffer swaps to refresh rate", устанавливающий режим асинхронной работы с вертикальной развёрткой. Вкратце активация опции позволяет акселератору начинать рассчёт следующего кадра до того как выведен предыдущий, что в определённых ситуациях серьёзно повышает производительность.

Теперь рассмотрим дополнительные закладки этого меню, для начала раздел информация, который так же вызывается выбором последнего пункта в меню улучшенных опций. Закладка выглядит следующим образом:

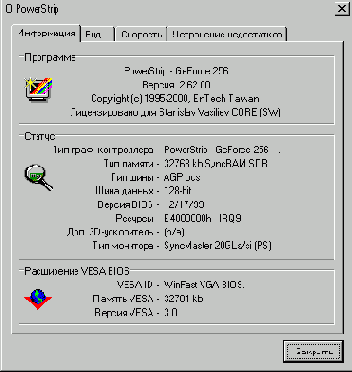

Как видно на иллюстрации в закладке "Информация" выводится статистика о системе и акселераторе, типе монитора, параметрах VESA и video-BIOS. Полезным может оказаться быстрая информация о ресурсах, используемых акселератором. Проанализируйте, не вызывает ли IRQ вашего акселератора конфликт с другой периферией. В частности, на IRQ9 как правило жёстко стоит ACPI контроллер, который нам пришлось отключить во избежание проблем при погружении в энергосберегающие режимы.

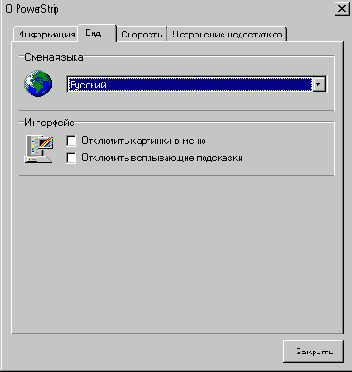

Рассмотрим следующее меню - закладку "Вид":

Простенькое, качественное меню, практически не нуждающееся в комментариях. Для смены языка просто выберите нужный в меню из большого списка. Если вы хорошо знаете интерфейс PowerStrip, то для экономии ресурсов есть смысл поставить галочку и отключить всплывающие подсказки. Отключение картинок уменьшит и без того низкие требования программы к системе, увеличит скорость работы программы и уменьшит скорость работы с ней пользователя. Не самая удобная опция, однако иногда она становится необходима.

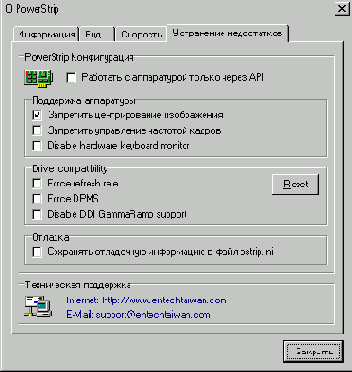

В меню "О PowerStrip" осталась лишь закладка "Устранение недостатков", выглядящая так:

С этими опциями следует быть осторожнее, их использование может существенно снизить скорость работы, но некоторое профессиональное оборудование может потребовать активации некоторых опций для правильной работы. При возникновении проблем так же можно попытаться воспользоваться этими опциями. Названия говорят сами за себя, и смысла комментировать их нет.



Меню корректировки цвета

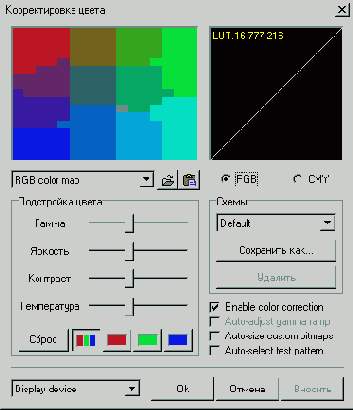

Одно из полезнейших меню PowerStrip, позволяющее отредактировать настройки цвета по RGB и CMY палитре.

PowerStip позволяет сохранять пресеты и использовать их в дальнейшем через меню "Улучшенные опции\Схемы". Есть возможность загрузить собственную картинку и проводить калибрацию на ней, при этом можно включить авто-масштабирование картинки. Более того, можно редактировать параметры гаммы как для Display Device, так и для конкретного пресета (5+ пресетов в меню заготовок и на панели инструментов) или для заданного приложения (помните ACDSee32 в меню "Заготовки" ?). Очень удобная система. Конечно же предусмотрен сброс всех настроек на забодские специальной кнопкой.



Меню в панели задач

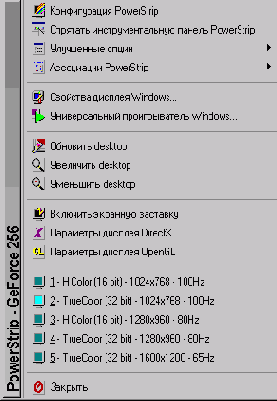

Меню PowerStrip в панели задач активируется нажатием одной из кнопок мыши на специальной иконке и выглядит следующим образом:

Первая опция "Конфигурация PowerStrip" полностью идентична кнопке на панели инструментов PS. Вторая опция - "Спрятать инструментальную панель PowerStrip" не нуждается в комментариях. Большой интерес представляет раздел "Улучшенные опции". Несколько странное название для раздела, однако в нём собраны все "вкусности" программы.



Настройки PowerStrip


Меню основных настроек PowerStrip состоит из трёх закладок - "Установки", "Заготовки" и "Опции".



Остатки меню "Улучшенные опции"


В меню осталось лишь четыре опции, три из них мы рассмотрим кратко, одну подробнее. Итак :

Раздел схемы служит для выбора предварительно сохранённых и базовой схемы настроек гаммы, которая редактируется через меню настроек цвета. Ничего сложного, останавливатся на этом подробнее смысла нет. Аналогичная ситуация с меню "Распределение энергии":

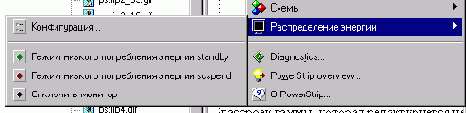

Опции в этом меню вызывают настройки, заданные в стандартной панели управления дисплеем Windows в разделе Заставка/Screensaver. Три режима работы монитора пригодятся если вы решили устроить себе перекур. Всё очень понятно и доступно. И последняя опция PowerStrip overview вызывает то самое меню, с которого мы начали обзор. Последняя часть программы, требующая отдельного рассмотрения это Diagnostics:

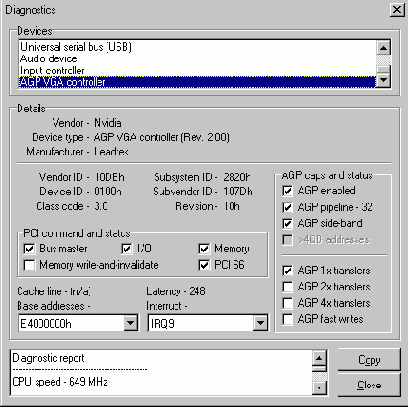

Здесь выводится очень много интересной информации о системе, например о нашем тестовом Athlon 650\256Mb RAM\LeadTek WinFast GeForce 256 мы узнали следующее:

Diagnostic report
--------------------------------------------------
CPU speed - 649 MHz
System board - AMD
Primary graphics card - Nvidia 0100h
Silicon revision - 10h
Memory clock - 166 MHz
Graphics clock - 120 MHz
Graphics card BIOS version - 12/17/99
Graphics card IRQ - IRQ9, not shared
Graphics card AGP revision - 2.00
System board AGP aperture - 64 MB
System board AGP transfer support - 1x, 2x
Graphics card AGP transfer support - 1x, 2x, 4x
AGP traffic currently enabled - 1x
System board SBA - supported
Graphics card SBA - supported
AGP sideband currently enabled - yes
Pipelined transactions - supported, queue depth of 16
Fast write protocol - supported, currently n/a
Graphics card memory - 32 MB
DirectX memory - 28 MB
AGP mode - DMA
Windows version - 4.10.1998
DirectX version - 4.07.00.0700
Driver name - nvdisp.drv
Driver version - 4.12.01.0372
OpenGL driver - nvopengl.dll
OpenGL version - 4.12.01.0372
Device enumeration
--------------------------------------------------
AMD CPU bridge (70061022h)
AMD PCI bridge (70071022h)
AMD ISA bridge (74081022h)
AMD IDE controller (74091022h)
AMD PM controller (740B1022h)
AMD USB (740C1022h) - using IRQ10
Creative Labs audio device (00021102h) - using IRQ11
Creative Labs input controller (70021102h)
Nvidia VGA controller (010010DEh) - using IRQ9

Существует возможность посмотреть статистику о работе мостов системы, устройствах и т.д. Статистика не очень обширная, основная часть приведена в таблице выше.

Вот и всё, что можно рассказать о опциях PowerStrip. Остальное в меню, вызываемом через панель задач аналогично опциям панели инструментов и мы не будем повторяться. Учитывая русский язык интерфейса с основными опциями PowerStrip будет несложно разобраться даже начинающему пользователю.

Общий вердикт по программе - в некоторых случаях PowerStrip становится незаменимым средством управления монитором, удобная работа с частотами обновления/разрешениями и разрядностями, возможность создавать пресеты для программ даже с различной гаммой позволяют рекомендовать эту программу для использования всем. PowerStrip работает под управлением основных ОС от Microsoft, таких как Windows9x, WindowsNT и Windows2000. Вы всегда можете найти свежую версию программы на сервере 3DNews.



Первый запуск

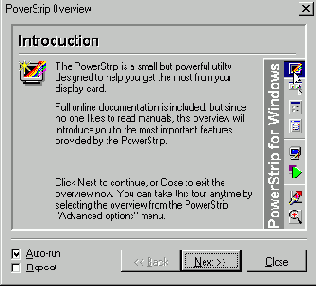

После первого запуска PowerStrip предусмотрительно запускает систему справки с короткими советами по использованию:

Обратите внимание на два окошка внизу - первое с надписью Auto-run служит для автоматического старта программы при запуске Windows, выделение чекбокса Repeat вызовет возвращение первой темы справки при перезапуске программы. Интерфейс справки не переведён, однако с клавишами Back (назад), Next (далее) и Close (закрыть) сумеет разобраться даже начинающий пользователь. Нажатие кнопки Close не приведёт к закрытию программы, а лишь активирует основной интерфейс убрав справку. Основной прелестью PowerStrip является панель быстрого вызова функций:

Многие пользователи не потрудившиеся разобраться с этой полезной панелью немедленно закрывают её и больше никогда не видят. Мы считаем что это серьёзная ошибка - панель занимает на экране размер 518x54 пиксела и на неё вынесены практически все возможности программы. Разберёмся по порядку слева направа:

Кнопка Описание
Кнопка "Конфигурация PowerStrip" вызывает панель настроек программы, в которой задаются такие параметры как глубина цвета, разрешение, частота обновление экрана в текущий момент, выбор параметров осуществляется учитывая настройки монитора и возможности видео-адаптера. В случае недоступности каких-либо разрешений или других режимов необходимо удостовериться что их поддерживает не только видео-адаптер, но и монитор. Настройки монитора осуществляются в отдельном меню. Подробнее параметры настройки PowerStrip будут рассмотрены в отдельной главе.
Увеличение и уменьшение рабочего стола. При нажатии на кнопку вызывается следующее по списку разрешение при той же глубине цвета. Типичный пример - при нажатии на лупу с плюсом PowerStrip передаст комманду видео-адаптеру перейти из режима 640x480 в 800x600, и 800x600 в 1024x768 и т.д. Если ваш видео-адаптер поддерживает нестандартные режимы, то они так же будут использованы
Запуск MediaPlayer с параметрами по умолчанию. MediaPlayer это интегрированный в Windows проигрыватель файлов различных форматов (аудио, видео)
Панель пяти режимов, настраиваемых через панель"Конфигурация PowerStrip". Цифра 8/16/24/32 означает глубину цвета, для каждого конкретного параметра, цифра (1024, 1280, 1600) означает первую цифру разрешения, которое будет установлено после нажатия на кнопку. К сожалению существует несколько одинаковых режимов, таких как 1280x960 или 1280x1024, по первым цифрам которых невозможно вспомнить, какой именно режим имеется ввиду. Процесс настройки этих режимов будет рассматриваться ниже.
Два дополнительных пресета для запуска DirectX и OpenGL приложений. По функциям аналогичен предыдущим пяти, но не отображает глубины цвета и разрешения. При настройках задаются параметры по умолчанию для работы DirectX/OpenGL приложений.
Кнопка "Конфигурация монитора" вызывает меню с возможностью задания параметров монитора или выбора его из большого списка, разбитого по фирмам-производителям. PowerStrip может опросить модели мониторов с поддержкой DDC2 для того, чтобы узнать рекомендованные разработчиком параметры.
"Подстройка экрана" позволит более точно выставить параметры развёртки и немного позиционировать изображение на экране встроенными программными средствами (масштабирование/передвижение)
Меню "Корректировка цвета" позволяет настроить гамму по RGB/CMY. Работа меню будет рассмотрена ниже.
Меню "Управление публикационными фонтами" позволяет мягко задать размер шрифтов в dpi.
Принудительная активация программы-заставки с заданными параметрами глубины цвета/ разрешения/ частоты обновления экрана. По методу работы аналогично меню с пятью режимами для быстрой смены видео режимов.
Кнопка "Обновить рабочий стол" принудительно перерисует активные окна на рабочем столе в случае острой необходимости.
Информационное меню "Информация о графической системе" выведет подробный отчёт о состоянии видео-адаптера и используемых им ресурсах.
Кнопки управления панелью. Рассмотрим слева-направо: "всегда поверх окон", "сужение панели до ширины заголовка", "свернуть панель", "закрыть панель". Особый интерес представляет режим "поверх всех окон", при его активации панель всегда будет находится на верхнем уровне и не будет закрываться другими приложениями. В дополнение к этому режим "сущение панели" позволит убрать все кнопки и оставить лишь заголовок с управляющими кнопками, что сэкономит место на рабочем столе.

Рассмотрим подробнее регулировки программы:



Подстройки экрана

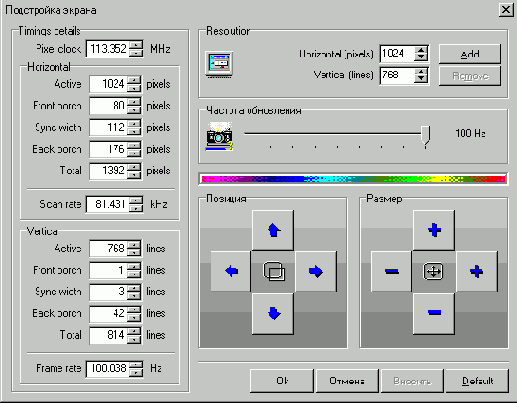

Меню подстроек экрана является логическим продолжением меню подстройки монитора. К сожалению тайминги, выведенные в левой части меню несут лишь информационное сообщение и в отличие от панели Power Desk у плат от Matrox их нельзя изменять. Очень удобно сделана возможность добавления нестандартных частот, для этого в подразделе "Resolution" необходимо установить нужные цифры и нажать "Add", после чего разрешение будет добавлено в реестр под ключём [HKEY_LOCAL_MACHINE]\Services\Current control set\Services\Class\Display\000x, удаление разрешения производится аналогично, но вместо "Add" нужно нажать "Remove". Кстати по этому меню хорого заметна частичная русификация программы. Правда эти параметры не очень то и нуждаются в переводе.

Кроме настроек частоты и разрешения в это меню вынесены программные настройки сдвига изображения. Они окажутся полезны обладателям мониторов без цифрового меню, но такие сегодня уже не производятся.



PowerStrip


3DNews

Утилита PowerStrip многими незаслуженно используется как простая "разгонялка" 3D акселератора. В далёком прошлом она действительно не обладала большим количеством функций, занимала на порядок меньше и не представляла большого интереса. С тех пор прошла уже пара лет, программа стала платной и обросла дополнительными функциями управления, недоступными или мало развитыми в Windows. Начав разбираться с новым PowerStrip мы были приятно удивлены возможностями этой программы. Вот что она позволяет:

Регулирование разрешения, глубины цвета и частоты регенерации рабочего стола Windows с интерфейсом, похожим на встроенные средства Explorer, но на более сложном уровне; Задание пресетов и ярлыков с различными настройками частот обновления, глубины цвета и разрешения рабочего стола; Редактирование блока меню быстрого вызова настроек рабочего стола для нескольких профилей работы с частичным отображением информации о режиме в иконке; Быстрый вызов по горячим клавишам таких функций как: безопасный режим, увеличение/уменьшение рабочего стола, обновление содержимого экрана, активация заставок, вызов пяти предварительно заданных пресетов, восстановление рабочей памяти Windows после запуска "тяжёлых приложений", восстановление и увеличение/уменьшение гаммы рабочего стола, вызов нескольких пресетов гаммы, таких как "Voodoo Equalized" и "DVD Playback"; PowerStrip имеет режим показа информации о системе, количестве доступных ресурсов видео адаптера, доступных DirectX, OpenGL и WinGDI ресурсов; Развитые настройки управления параметрами монитора уступают лишь таким известным панелям, как Matrox PowerDesk, которым традиционно комплектуются все изделия компании начиная с первых Matrox Millenium, огромная встроенная база и мягкие регулировки позволят подобрать параметры для монитора любого класса, поддержка изменения параметров на лету позволит сразу же опробовать новые настройки; Тонкие подстройки монитора позволят погерцово выставить частоты обновления и добавить нетрадиционные видео-режимы несколькими щелчками мыши; Система управления масштабом шрифтов выполнена на порядок удобнее встроенной в Windows; Управление формой курсора и частотой опроса PS/2 мышки позволит более комфортно играть и работать; EntechTaiwan по прежнему оставила блок изменения частот ядра и памяти акселератора, постоянно обновляя данные и выпуская обновлённые версии программы. К сожалению, некоторые параметры, специфичные для адаптера программа регулировать не позволяет. Если вы заинтересованы в более точных настройках, то придётся воспользоваться программами сторонних разработчиков; Удобная коррекция цвета по RGP и CMY для всей палитры и каждого цвета в отдельности c сохранением пресетов для быстрого вызова горячей клавишей или через меню; Форсирование и настройка энергосберегающих режимов монитора; Квалифицированная диагностика системы, вывод данных о текущем режиме работы AGP и доступных режимах его работы; Удобная справка, к сожалению всё ещё не русифицированная; Информация о системе, графическом адаптере, типе памяти и ширине её канала, версии BIOS видео-адаптера, мониторе и параметрах VESA; Возможности форсирования режимов безопасности, отключения некоторых функций, ведущих к вероятной нестабильности работы.

Всё это интегрировано и может быть вызвано через небольшую иконку в панели задач. Программа распространяется в Интернет в виде само-распаковывающегося инсталлятора и для активации всех возможностей требует обязательной регистрации. Особо хочется отметить русифицированность PowerStrip, что может быть важно российским пользователям, не обладающим специфичной английской терминологией. Рассмотрим подробнее утилиту.



Улучшенные опции


Многие опции из этого раздела продублированы на панели инструментов. Остановимся на них подробнее.



Управление курсором мыши

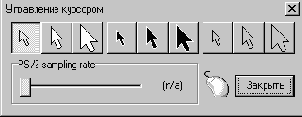

Это меню позволяет управлять видом курсора мыши и задавать частоту дискретизации PS/2 контроллера. К несчастью на тестовом стенде устанлена USB мышь, поэтому на скриншоте опция недоступна.

Три вида и типоразмера курсоров позволят комфортно работать в самых высоких разрешениях. Особо нужно отметить что без автозагрузки PowerStrip при запуске Windows курсор работать не будет.

Отдельно упомянем настройку частоты опроса порта PS/2 мышки. Чрезмерное увеличение частоты вызовет лишнюю нагрузку на процессор, кроме того следует отдавать себе отчёт, что установив частоту дискретизации выше частоты монитора вы не сможете ничего увидеть. У USB мышек очень правильный подход к этому - частота дискретизации в 125Hz как правило достаточна. Посмотрите документацию к своему монитору или информацию PowerStrip чтобы правильно подобрать частоту дискретизации. Для тех, кто не понимает что это даст поясним, что увеличение частоты опроса позволит Windows чаще отслеживать курсор мыши, что будет критично в играх где мышка используется для управления и при работе с графикой.



Управление шрифтами DTP

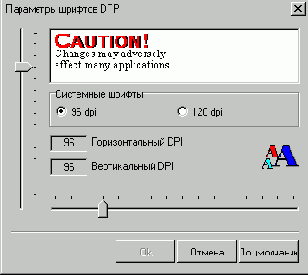

Это меню из списка улучшенных опций позволяет задав огромное разрешение увеличить для удобства элементы и шрифты на экране. Иногда это приводит к непредсказуемым последствиям в работе стандартных программных пакетов, особенно графических редакторов, но провести эксперимент и посмотреть, что же происходит при этом нужно каждому.

Применение опции потребует перезагрузки системы. Очень интересно, что в отличие от встроенных средств Windows PowerStrip позволяет редактировать как вертикальный размер в DPI, так и горизонтальный.

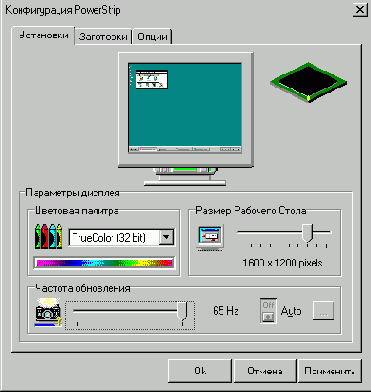

Закладка "Установки"


Содержимое закладки "Установки" во многом напоминает панель смены разрешений Windows, за двумя исключениями - прямо в эту закладку вынесен полозок смены частоты обновления экрана и добавлена кнопка автоматического выбора лучшей частоты обновления. Если вы хорошо знакомы с возможностями своего монитора, то мы рекомендовали бы не активизировать флажок Auto, а установить параметры вручную.



Закладка "Заготовки"


В этой закладке можно задать параметры для быстрого вызова через меню или панель различных режимов рабочего стола. Можно условно разделить закладку на три части:

Блок пресетов Блок ассоциаций Блок регулировок

Блок пресетов служит для визуальной установки параметров. В этом меню максимально используется метод Drag and Drop - установив параметры разрешения, глубины цвета, частоты обновления и значение флажка Auto вы должны схватить мышкой изображение монитора и перетащить его по выбору либо на одну из кнопок с пресетами, либо на строку под названием приложения (на картинке строка с названием "ACDSee32" а перетащить нужно на место, где написано 800x600 - TrueColor (32 bit) 100Hz)

Если вы перетащите изображение монитора в блок пресетов, то изображение на кнопке должно измениться, показав глубину цвета и разрешение, которое вы выбрали прямо на кнопке. Исключение составляют кнопки с фиксированными изображениями (вызов Media Player, режим DirectX/OpenGL приложений, кнопка Safe и кнопка активации заставки)

"Блок ассоциаций" позволяет задать путь к приложению и параметры рабочего стола для его запуска. Вызов приложения, заданного в этом меню осуществляется щелчком в панели задач на иконке PowerStrip, затем выбирается пункт "Ассоциации PowerStrip" и появившемся меню можно выбрать приложение.

Закладка с опциями PowerStrip позволяет быстро выбрать монитор из списка доступных, задать горячие клавиши для вызова следующих функций:

Безопасный режим Увеличить десктоп (разрешение) Уменьшить десктоп (разрешение) Обновить экран Активировать хранитель экрана (заставку) Показать/скрыть панель PowerStrip Вызвать любой из пяти пресетов для рабочего стола Вызвать пресеты для DirectX и OpenGL приложений Выгрузить данные из занятых приложениями памяти Обнулить параметры гаммы Сделать гамму ярче или темнее Вызвать пресеты гаммы

Кроме того в разделе "Опции" есть три опции - "Автозагрузка" заставить PowerStrip стартовать при каждом запуске Windows. "Подтвердить изменения" будет выводить при изменении каких-либо параметров окно, чтобы удостовериться что вы всё сделали правильно и действительно желаете применить изменённые параметры. "Enable multi-monitor support" отвечает за активацию мульти-мониторного режима работы Windows, при котором появляется возможность растянуть рабочий стол на два или более монитора. Эта опция становится доступной только при установке второго видео-адаптера и по умолчанию включена.
