РАДИОПРИЕМНИКИ И РАДИОЛЫ 4-ГО КЛАССА И МАЛОГАБАРИТНЫЕ (КАРМАННЫЕ) РАДИОПРИЕМНИКИ

4.1. Малогабаритные (карманные) супергетеродинные радиоприемники
Промышленные массовые малогабаритные (карманные) радиоприемники выпускаются только супергетеродинного типа. На эти радиоприемники, имеющие объем менее 0,3 дм3, действие ГОСТ 5651 — 76 «Приемники радиовещательные. Общие технические условия» не распространяется, хотя некоторые радиоприемники этой группы по своим основным электрическим и акустическим параметрам удовлетворяют требованиям, предъявляемым к малогабаритным переносным радиоприемникам 4-го класса.
Структурные схемы большинства малогабаритных (карманных) радиоприемников отличаются от типовой структурной схемы супергетеродинного радиоприемника, приведенной на рис. 3.1, отсутствием каскада УВЧ и построением каскада ПрЧ, т. е. схема содержит: входные цепи, преобразователь частоты на одном транзисторе, усилитель промежуточной частоты, детектор, усилитель низкой частоты, громкоговоритель.
Радиоприемники прямого усиления из-за плохой селективности принимаемых станций и низкой чувствительности используются лишь в различного рода сувенирах, радиоприемниках для детей и т. п.
Схемы карманных супергетеродинных радиоприемников выпуска 70-х годов в большинстве своем построены на семи транзисторах. В приемниках более поздних выпусков иногда используется до 12 (обычно кремниевых) транзисторов или применяются интегральные микросхемы. По составу диапазонов эти радиоприемники могут быть либо однодиапазонные (ДВ, СВ, УКВ), либо двухдиапазонные (ДВ — СВ, СВ — KB).

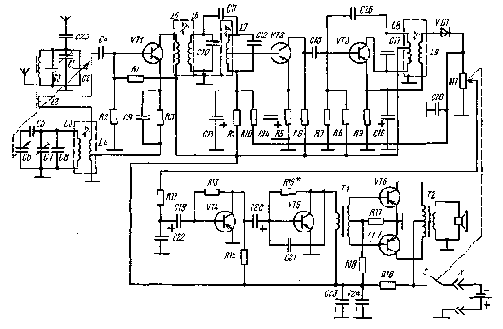

Рис. 4.1. Принципиальная схема радиоприемника «Космос»
Принципиальная схема радиоприемника «Космос» — одного из группы однодиапазонных карманных радиоприемников, построенных на германиевых транзисторах, приведена на рис. 4.1. Катушки входных контуров в этих радиоприемниках размещены на ферритовом стержне магнитной антенны и имеют индуктивную связь с транзистором преобразователя частоты.
Такая связь позволяет достаточно просто обеспечить основные требования, предъявляемые к входным цепям: избирательность по зеркальному каналу и необходимую полосу пропускания. Преобразователь частоты выполнен на одном транзисторе VT1 по схеме с совмещенным гетеродином. Напряжение сигнала подается на базу этого транзистора через катушку связи L2. Нагрузкой транзистора преобразователя частоты является двухконтурный фильтр сосредоточенной селекции L5L6C10 L7C12, который обеспечивает селективность по соседнему каналу.
Необходимое усиление в тракте промежуточной частоты обеспечивается двумя каскадами на транзисторах VT2 и VT3. Первый (VT2) — апериодический и второй (VT3) — резонансный. В резонансном каскаде, нагруженном на контур L8C17, приняты меры повышения устойчивости. Для этого вход и выход каскада развязаны благодаря мостовой схеме. Средняя точка катушки контура по сигнальной составляющей находится на корпусе через суммарную емкость конденсаторов С23 и С24. В результате этого половинки контурной катушки образуют два плеча моста. В двух других плечах находятся емкость . конденсатора С26 и емкость перехода коллектор — база Ск. Таким образом, одна диагональ моста — вход каскада (база транзистора относительно корпуса), вторая — контурный конденсатор СП, с которого и снимается выходной сигнал.
При наладке схемы емкость конденсатора С26 подбирают такого значения, чтобы мост был сбалансирован. При этом, как известно из основ радиотехники, одна диагональ (выходная) не влияет на другую (входную), т. е. выходной сигнал не влияет на входной, и каскад работает устойчиво.

Рис. 4.2. Упрощенная мостовая схема резонансного каскада

Рис. 4.3. Схема оконечного каскада УНЧ радиоприемника «Сюрприз»
Упрощенная мостовая схема каскада приведена на рис. 4.2. Связь второго каскада УПЧ на транзисторе VT3 с диодным амплитудным детектером — трансформаторная. В качестве детектора используется полупроводниковый диод VD1. Величина связи выбирается такой, чтобы были согласованы выходное сопротивление транзистора VT3 и входное сопротивление детектора.

Это необходимо для передачи на детектор наибольшего возможного значения сигнала, чтобы обеспечить при небольшом усилении тракта УПЧ, выполненного всего на двух транзисторах, заданной чувствительности приемника.
Для АРУ используется постоянная составляющая тока детектора, которая влияет на напряжение смещения на базе регулируемого транзистора, т. е. протекая через резистор R10, она изменяет напряжение смещения на базе и управляет базовым током транзистора VT2, а следовательно и коэффициентом усиления тракта УПЧ.
Сигнал звуковой частоты снимается с нагрузки детектора — резистора R11, который является одновременно регулятором громкости и далее через фильтр R12 С22 подается на вход транзистора VT4 — первого каскада УНЧ.
Усилитель низкой частоты — трехкаскадный на транзисторах VT4...VT7. Первый каскад на транзисторе VT4 выполняет функцию предварительного УНЧ. В каскаде использована стабилизация рабочей точки за счет отрицательной обратной связи через резистор R13.
При использовании выходного двухтактного каскада после каскада предварительного усиления включается так называемый фазоинверсный каскад, который обеспечивает на своем выходе наличие двух составляющих сигнала, сдвинутых по фазе на 180° относительно друг друга. Напряжения этих составляющих сигнала подаются на базы транзисторов, работающих в разных плечах выходного каскада УНЧ. Функцию фазоинверсного каскада выполняет транзистор VT5. В нем также применена коллекторная стабилизация рабочей точки (за счет отрицательной обратной связи через резистор R15). Кроме того, каскад охвачен отрицательной обратной связью по переменной составляющей через конденсатор С21.
Оконечный двухтактный выходной каскад УНЧ выполнен на транзисторах VT6 и VT7 и имеет трансформаторное согласование с нагрузкой — звуковой катушкой громкоговорителя. Коллекторы транзисторов VT6 и VT7 подключены к концам первичной обмотки выходного трансформатора Т2, а к средней точке этой обмотки подключен источник питания.

В некоторых радиоприемниках двухтактные оконечные каскады не имеют выходного трансформатора. На рис. 4.3 приведена схема такого оконечного каскада (радиоприемник «Сюрприз»). Нагрузкой является высокоомная головка громкоговорителя с отводом от середины обмотки звуковой катушки. Режим работы транзисторов выходного каскада (смещение на базе) определяется сопротивлением резисторов R18 и R19.
Карманный радиоприемник «Этюд-603» (рис. 4.4) по построению схемы отличается от всех других приемников этого типа. Он выполнен на девяти транзисторах, из них пять используются в тракте усиления сигналов звуковой частоты.
В схеме радиоприемника наряду с германиевыми применяются кремниевые транзисторы типа КТ-315: в тракте УПЧ (VT2, VT3, VT4), в предварительных каскадах УНЧ (VT5, VT6).
Кроме того, схема радиоприемника «Этюд-603» имеет ряд следующих особенностей. В тракте усиления сигналов промежуточной частоты вместо колебательных контуров используется пьезокерамический фильтр Z ПФ1П-011, который обеспечивает избирательность по соседнему каналу не менее 20 дБ, т. е. такую же, как три колебательных контура. Контур L9C17, настроенный на промежуточную частоту 465 кГц, предназначен для согласования относительно низкого входного сопротивления ПКФ (около 1 кОм) с высокоомной коллекторной цепью транзистора преобразователя частоты (транзистор VT1).

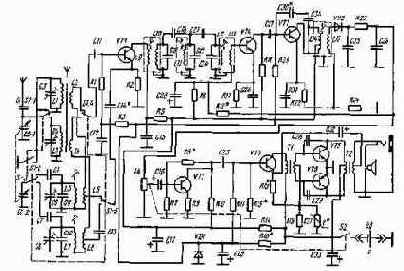

Рис. 4.4. Принципиальная схема радиоприемника «Этюд-603»
Необходимое усиление сигнала промежуточной частоты обеспечивается тремя апериодическими каскадами на транзисторах VT2...VT4.
Детектор выполнен по схеме с удвоением напряжения на диодах VD4 и VD5. Нагрузкой детектора по постоянному току является цепь R28, R29, R30. Сигнал звуковой частоты снимается с потенциометра R30, предназначенного для регулировки громкости. Высокочастотная составляющая сигнала на выходе детектора ослабляется благодаря П-образному фильтру низкой частоты СЗЗ R28 С34.
Напряжение АРУ снимается с нагрузки детектора и через низкочастотный фильтр R20C25 подается на базу транзистора VT2 первого каскада УПЧ.

Для повышения устойчивости частоты гетеродина при изменении напряжения питания, а также при изменении коэффициента усиления транзистора по току при его замене в базовую цепь транзистора преобразователя частоты VT1 включен селеновый диод VD1 7ГЕ2А-С.
В усилителе низкой частоты использована непосредственная связь между всеми каскадами. Предоконечный каскад на германиевом транзисторе VT7 нагружен на цепь, состоящую из резистора R23 и последовательно включенных с ним диодов VD2 и VD3. Эти диоды предназначены для стабилизации напряжения смещения на базах транзисторов VT8 и VT9 оконечного каскада при изменении тока коллектора транзистора VT7, температуры окружающей среды, снижении напряжения питания при разряде батареи.
Выходной каскад — двухтактный, с бестрансформаторным согласованием. Благодаря использованию в плечах оконечного каскада комплементарных транзисторов, т. е. противоположной структуры VT8 МП37Б (n-р-n) и VT9 МП41 (р-n-р), на его вход можно подавать однофазное напряжение. В этом случае фазоинверсный каскад не требуется. Нагрузкой выходного каскада является головка громкоговорителя с сопротивлением звуковой катушки 60 Ом.
В радиоприемниках более поздних выпусков иногда используется и большое число транзисторов — до 12 («Свирель», «Волхова») или интегральные микросхемы («Олимпик», «Невский»).
В последних применена полупроводниковая микросхема К174ХА2 (рис. 4.5), которая вместе с подключенными элементами выполняет функции: УВЧ, гетеродина, смесителя, УПЧ, усилителя сигнала АРУ.
Принимаемый сигнал с катушки связи магнитной антенны (в диапазоне СВ) или с катушки связи входного контура (в диапазоне KB) подается на симметричный вход микросхемы (выводы 1, 2) — на базы транзисторов VT3 и VT5 (рис. 4.6), образующие дифференциальный каскад УВЧ. Далее усиленный ВЧ сигнал подается на вход балансного смесителя на транзисторах VT7...VT12 микросхемы.
Транзисторы VT13 и VT14 микросхемы выполняют функцию гетеродина.

Сигнал с контура гетеродина L2C7C10C6 (в диапазоне KB) и с контура L3C6C8C9C11 (в диапазоне СВ) подается на вывод 6 микросхемы (коллектор транзистора VT13), а с катушек связи этих контуров — на выводы 4 и 5 микросхемы (на базы транзисторов VT13 и VT14). Через эти же выводы микросхемы сигнал подается на балансный смеситель (на базы транзисторов VT8 и VT12). Нагрузкой смесителя является трехконтурный ФСС L4C19C20, L6C23, L7C25, который определяет избирательность приемника по соседнему каналу.

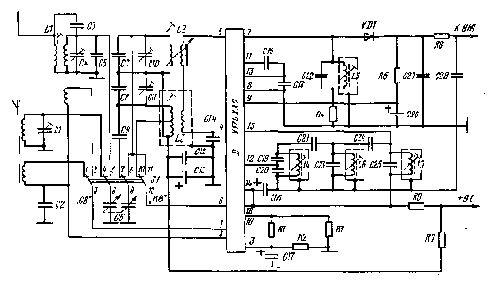

Рис. 4.5. Схема тракта ВЧ и ПЧ радиоприемника «Невский»
Сигнал с выхода смесителя (вывод 15 микросхемы) подается на первый контур ФСС L7C25, а с выхода ФСС — на вход УПЧ (вывод 12 микросхемы). Второй вход УПЧ (вывод 11 микросхемы) заземлен по переменному току. Нагрузкой УПЧ является широкополосный резонансный контур L5C22, подключенный к выводу 7 микросхемы, с которого сигнал подается на Диод VD1, выполняющий функцию детектора.

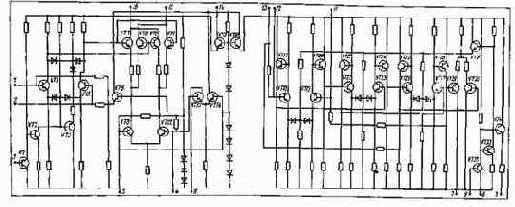

Рис. 4.6. Принципиальная схема интегральной микросхемы К174ХА2
Для АРУ используется постоянная составляющая тока диода детектора, с помощью которого после усиления регулируется ток каскада УВЧ. Управляющий сигнал АРУ снимается с выхода детектора и через фильтр R5C26 подается на вывод 9 микросхемы (на вход усилителя постоянного тока, выполненного на транзисторах VT32...VT34 микросхемы; см. рис. 4. 6). После усиления сигнал АРУ с вывода 10 микросхемы подается на делитель и фильтрующую цепочку Rl, R2, R3, СП, а затем на вход другого усилителя постоянного тока (вывод 3 микросхемы) и далее на каскад УВЧ.

4.2. Переносные радиоприемники 4-го класса
По своему конструктивному исполнению переносные радиоприемники 4-го класса можно разбить на две группы: модели группы «А» и модели группы «Б». Они отличаются друг от друга по габаритным размерам (радиоприемники группы «А» имеют большие размеры) и по некоторым электроакустическим параметрам (в частности, по выходной мощности, диапазону воспроизводимых частот, среднему звуковому давлению).

Большинство схем радиоприемников 4-го класса как крупногабаритных, так и малогабаритных построено на семи транзисторах. На рис. 4.7 приведена принципиальная схема радиоприемника «Кварц-407», одного из типовых радиоприемников 4-го класса, выполненного на семи германиевых транзисторах.

Рис. 4.7. Принципиальная схема радиоприемника «Кварц-407»
Входные цепи радиоприемника, состоящие из колебательных контуров L1C3 и L3C4 ДВ и СВ диапазонов соответственно, имеют индуктивную связь с транзистором VT1 (ГТ309 В) преобразователя частоты. Контурные катушки LI, L3 и катушки связи L2 и L4 размещены на ферритовом стержне магнитной антенны. Каждая контурная катушка и соответствующая ей катушка связи используются только в своем диапазоне. При работе в диапазоне СВ контурная катушка ДВ диапазона закорачивается с помощью переключателя S1 — 2 во избежание паразитных резонан-сов. Одна из секций сдвоенного конденсатора переменной емкости С2 — 1 с помощью переключателя диапазонов S1 — 1 подключается поочередно либо к контуру L1C3 (в диапазоне ДВ), либо к контуру L3C4 (в диапазоне СВ).
Принятый сигнал со входных цепей через переходной конденсатор СП подается на базу транзистора VT1, выполняющего функцию гетеродинного преобразователя частоты, т. е. построенного по схеме с совмещенным гетеродином.
Гетеродинная часть преобразователя частоты выполнена по схеме с индуктивной обратной связью. Элементом связи являются катушки L 6 и L 8 соответственно для диапазонов ДВ и СВ, индуктивно связанные с соответствующим контуром гетеродина L5C6C9C5C2 — 2 (ДВ) и L7C8C10C7C2 — 2 (СВ). Гетеродинные контуры в диапазонах ДВ и СВ перестраиваются с помощью второй секции конденсатора переменной емкости С2 — 2.
Положительная обратная связь, необходимая для самовозбуждения гетеродина, через катушки связи L2, L6 или L4, L8 подается в эмиттерную цепь транзистора VT1 через конденсатор С14. Напряжение гетеродина с катушки связи контура гетеродина (L6 или L8) вводится в цепь базы транзистора VT1 последовательно с напряжением входного сигнала через катушки связи входных контуров L2 или L4 и конденсатор СП.

Нагрузкой преобразователя частоты является трехконтурный ФСС, с помощью которого обеспечиваются необходимая избирательность приемника по соседнему каналу (26...30 дБ) и необходимая полоса пропускания (7...8 кГц при ослаблении сигнала на краях — 6 дБ).
Напряжение смещения на базах транзисторов VT1 и VT7 стабилизировано с помощью опорного диода VD1 7ГЕ2АК, имеющего опорное напряжение 1,5 В. Этим достигается незначительное изменение усиления тракта промежуточной частоты и сохраняется работоспособность гетеродина при глубоком разряде батарей. Кроме того, применение опорного диода повышает температурную стабильность каскадов, так как с ростом температуры опорное напряжение диода несколько уменьшается, следовательно, уменьшается и смещение на базах транзисторов, препятствуя росту коллекторных токов.
Связь между контурами ФСС L10C19, L11C22, L12C24 — емкостная, через конденсаторы связи С18 и С21. Значения емкостей этих конденсаторов определяют заданную ширину полосы пропускания.
Связь первого контура ФСС с коллектором транзистора VT1 — индуктивная, с помощью катушки связи L9, а третьего контура с базой транзистора VT4 — первого каскада УПЧ — с помощью катушки связи L13.
Схема каскадов усиления сигнала промежуточной частоты аналогична схеме радиоприемника «Космос» (см. рис. 4.1).
Нагрузкой детектора по переменному току являются сопротивление фильтра C35R23C36, входное сопротивление УНЧ, а также цепь L12,C20 подачи напряжения АРУ.
Для уменьшения нелинейных искажений, вносимых детектором, на диод VD2 подается отрицательное напряжение смещения, образующееся за счет протекания тока эмиттера транзистора VT7 через резистор R24. Напряжение с части нагрузки детектора — резистора R4 — используется в качестве регулирующего напряжения АРУ.
Принцип действия АРУ в радиоприемниках 4-го класса основан на зависимости коэффициента усиления каскада УПЧ (VT4) от напряжения смещения на базе этого транзистора. Такая АРУ называется режимной.

При увеличении входного сигнала увеличи вается напряжение сигнала промежуточной частоты, подводимое к детектору, а следовательно, и выпрямленное напряжение положительной полярности на его нагрузке. Это увеличивающееся напряжение через фильтр НЧ R12C20 подается на базу транзистора VT4, уменьшая отрицательное смещение, а соответственно, и усиление каскада и всего тракта УПЧ. Чем больше входной сигнал, тем большее положительное напряжение снимается с нагрузки детектора и тем в большей степени уменьшается усиление тракта УПЧ. Таким образом, при действии АРУ значительные изменения сигнала на входе радиоприемника будут сведены лишь к очень незначительным изменениям напряжения на выходе громкоговорителя. Чтобы АРУ не реагировала на изменение амплитуды высокочастотного сигнала на входе приемника, происходящее в результате амплитудной модуляции, используется фильтр НЧ R12C20.
Усилитель низкой частоты радиоприемника — трехкаскадный, содержит два каскада предварительного усиления и выходной каскад мощности. Все три каскада УНЧ выполнены на транзисторах VT2, VT3, VT5, VT6, включенных по схеме с общим эмиттером. На входе УНЧ имеется регулятор громкости R4.
Первый каскад УПЧ (на транзисторе VT2) — резистивный. Нагрузкой его является резистор R10. Для повышения входного сопротивления УНЧ и обеспечения малого уровня собственных шумов первого каскада в нем используется комбинированная глубокая отрицательная обратная связь по напряжению через резистор R6 и по току через резистор R9. За счет отрицательной обратной связи по постоянному току через те же цепи обеспечивается термостабилизация режима каскада.
Второй каскад УНЧ (на транзисторе VT3) является трансформаторным, фазоинверсным. Нагрузкой его является входное сопротивление оконечного каскада. Трансформатор Т1 служит для согласования и фазоинверсии. Смещение на базе транзистора предоконечного каскада стабилизировано с помощью опорного диода VD1.
Выходной каскад является усилителем мощности, выполнен по двухтактной трансформаторной схеме на транзисторах VT5 и VT6. Нагрузкой каскада является громкоговоритель.

Для согласования низкого сопротивления громкоговорителя с высоким сопро тивлением каскада служит выходной трансформатор Т2. Напряжение смещения на базы транзисторов VT5 и VT6 подается с резистора R19 и резистора R21. Температурная стабилизация режима выходного каскада по постоянному току осуществляется с помощью терморезистора R21. С ростом температуры сопротивление терморезистора уменьшается.
Для снижения нелинейных искажений, вносимых выходным каскадом, и получения частотной характеристики УНЧ нужной формы выходной и предоконечный каскады охвачены отрицательной обратной связью. Напряжение обратной связи снимается со вторичной обмотки выходного трансформатора и подается через конденсатор С32 в эмиттерную цепь транзистора VT3.
Для коррекции частотной характеристики выходного каскада в области верхних звуковых частот в этом каскаде имеется отрицательная обратная связь через конденсаторы С28 и С29.
Принципиальные схемы некоторых радиоприемников 4-го класса имеют ряд особенностей в отличие от рассмотренной типовой схемы радиоприемника «Кварц-407». Так, в схеме радиоприемников «Космонавт», «Сигнал-402», «Сокол-404» применена комбинированная индуктивно-емкостная связь входных контуров с базой транзистора преобразователя (или УВЧ — в радиоприемнике «Космонавт»). Элементом связи являются конденсатор С6 (рис. 4.8) и катушка связи L3 (общая для обоих диапазонов). Достоинством такого способа связи являются равномерный коэффициент передачи по диапазону, лучшее ослабление приема зеркального канала и упрощение переключателя диапазонов (уменьшение числа групп коммутации переключателя).

Рис. 4.8. Схема УВЧ радиоприемника «Космонавт»
В схеме радиоприемника «Космонавт», выполненного на восьми транзисторах, первый каскад на транзисторе VT1 используется в качестве апериодического усилителя высокой частоты. Нагрузкой транзистора является резистор R3 (рис. 4.8). Такой УВЧ повышает устойчивость работы преобразователя частоты, а также улучшает эффективность действия АРУ.

Напряжение АРУ регули рует базовый ток транзистора VT1, а следовательно, и усиление каскада УВЧ.
В радиоприемниках 4-го класса, имеющих диапазоны СВ и KB («Кварц-402», «Сокол-2», «Сокол-405») для преобразования частоты в диапазоне KB используется гетеродин, выполненный на отдельном транзисторе. Такое схемное решение применяется в большинстве радиоприемников при наличии в нем диапазона KB (рис. 4.9). Применение отдельного гетеродина позволяет улучшить стабильность схемы. Упрощается настройка приемника при серийном производстве. Оба сигнала (принимаемый и сигнал гетеродина) подаются на базу транзистора смесителя VT1 через группу коммутации 16 — 17 — 18 переключателя диапазонов.

Рис. 4.9. Схема преобразователя частоты радиоприемника «Сокол-405» с отдельным гетеродином
В современных переносных радиоприемниках 4-го класса более распространены кремниевые транзисторы, которые обладают большей устойчивостью к температурным воздействиям. Построение схем этих радиоприемников аналогично построению рассмотренных схем на германиевых транзисторах.
Гибридные интегральные микросхемы серии К237 не нашли широкого распространения в переносных радиоприемниках 4-го класса. Они используются в основном в радиоприемниках и магнитолах 2-го и 3-го классов (см. гл. 5, 6).

Рис. 4.10. Схема УНЧ радиоприемника «Вега-404»
В переносных радиоприемниках 4-го класса более распространены полупроводниковые интегральные микросхемы серии К174, используемые в, тракте УНЧ. В радиоприемниках «Вега-404», «Вега-407», «Хазар-403» тракт УНЧ выполнен на микросхеме К174УН4Б (рис. 4.10). Ранее эта микросхема имела обозначение К1УС744Б. Микросхема, обеспечивает все усиление тракта УНЧ. Сигнал низкой частоты подается о каскада детектора на вывод 4 микросхемы. Конденсатор С22 является элементом фильтра. Устойчивость работы УНЧ обеспечивается цепочкой обратной связи R26, R27, С38, С39. С помощью подстроечного резистора R28 можно регулировать обратную связь, обеспечивая требуемое усиление микросхемы.

Резистор R25 уста навливает необходимый ток покоя оконечных каскадов микросхемы.
В современных переносных радиоприемниках 4-го класса наряду с автономным питанием от батарей начали использоваться встроенные блоки питания от сети переменного тока. Такая схема блока питания радиоприемника «Альпи-нист-417» приведена на рис. 4.11. Блок питания состоит из силового трансформатора, выпрямительного элемента КЦ405Б, стабили-. затора на транзисторе К.Т815А и стабилитроне D814B. Стабилитрон является источником опорного напряжения, а транзистор — регулирующим элементом.
Принцип работы стабилизатора следующий. В установившемся режиме напряжение между эмиттером и базой транзистора является управляющим. Оно равно разности напряжений на нагрузке (выходного напряжения) и опорном стабилитроне. При изменении выходного напряжения (в результате изменения тока потребления приемника или при изменении выпрямленного напряжения) изменяется управляющее напряжение, что приводит к изменению напряжения эмиттер — коллектор транзистора и этим компенсируется изменение выходного напряжения блока стабилизатора. Резистор R26 определяет ток в цепи стабилитрона. Конденсатор С39 1000 мкФ снижает уровень пульсаций выпрямленного напряжения.

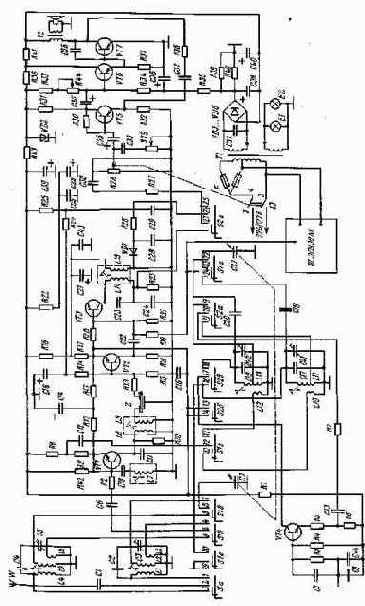

Рис. 4.11. Схема блока питания радиоприемника «Альпинист-417»

4.3. Стационарные радиолы 4-го класса
Из стационарных моделей 4-го класса выпускаются только транзисторные радиолы серии «Серенада» — двухдиа-пазонные, имеющие возможность приема в диапазонах ДВ и СВ. По принципу построения схемы радиолы несколько отличаются от рассмотренных схем переносных и малогабаритных радио приемников 4-го класса. Отличия имеются в конструкции, наличии встроенного блока питания от сети переменного тока, в схемных решениях входных цепей, преобразователя частоты. УНЧ.
На рис. 4.12 приведена схема транзисторной радиолы 4-го класса «Серенада-404». Она построена на семи кремниевых транзисторах n-р-n структуры, работающих в следующих каскадах: VT1 — смеситель, VT2 и VT3 — первый и второй каскады УПЧ, VT4 — отдельный гетеродин, VT5 и Т6 — каскады предварительного УНЧ, VT7 — выходной каскад, работающий в режиме класса А.

В отличие от ранее рассмотренных схем переносных радиоприемников 4-го класса, во входных цепях обоих диапазонов применена индуктивно-емкостная связь с антенной и индуктивная со входом преобразователя частоты.
Преобразователь частоты выполнен с отдельным гетеродином. Напряжение гетеродина подается в цепь эмиттера смесителя .через катушки связи L10 или L12. В цепь базы смесителя включен последовательный заграждающий фильтр L7C10, ослабляющий прием сигнала с частотой, равной промежуточной. В качестве избирательного элемента для ослабления сигналов по соседнему каналу в тракте УПЧ используется ПКФ (ФП1П-026). Для согласования входного сопротивления ПКФ с выходным сопротивлением транзистора смесителя применен согласующий контур L8L9C11, настроенный на промежуточную частоту.
В тракте низкой частоты (на его входе) включен регулятор тембра по верхним звуковым частотам. При проигрывании грампластинок транзистор VT3 тракта УПЧ используется в качестве дополнительного предварительного каскада УНЧ.

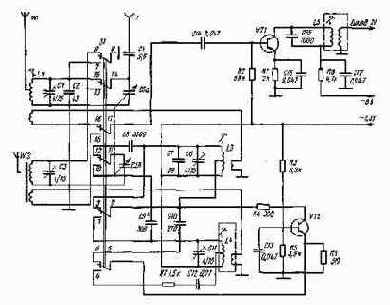

Рис. 4.12. Принципиальная схема радиолы «Серенада-404»
Контрольные вопросы
1. Объясните построение структурной схемы типового переносного радиоприемника 4-го класса.
2. Объясните построение принципиальной схемы радиоприемника «Космос».
3. Как осуществляется повышение устойчивости в резонансном каскаде тракта УПЧ?
4. Охарактеризуйте варианты построения схем оконечных каскадов тракта УНЧ.
5. Какие особенности имеет схема усилителя промежуточной частоты радиоприемника «Этюд-603»?
6. Какие функции выполняет интегральная микросхема К174ХА2 в схемах радиоприемников «Олимпик» и «Невский»?
7. Объясните построение принципиальной схемы радиоприемника «Кварц-407».
8. Как работает система АРУ в радиоприемнике «Кварц-407»?
9. Какие особенности имеются в схемах высокочастотных каскадов радиоприемников «Сокол-404», «Космонавт»?
10. Объясните особенности построения схем преобразователей частоты радиоприемников с диапазоном коротких волн.
11. Какие функции выполняет интегральная микросхема К174УН4Б в переносных радиоприемниках 4-го класса «Вега-404», «Хазар-403»?
12. Объясните построение схемы и работу блока питания от сети переменного тока радиоприемника «Альпинист-417».
13. Какие особенности имеет принципиальная схема сетевой радиолы 4-го класса «Серенада-404»?
