с емкостью меньше 10 пФ

Ю
Примечание. На конденсаторах с емкостью меньше 10 пФ допускаемое отклонение ±0,4 пФ коди­руется буквой X.
Буква, обозначающая единицу измерения, ставится как бы вместо запятой де­сятичного числа, указывающего номинальное значение емкости.
Основные типы конденсаторов и область их применения. Рассмотрим основные типы конденсаторов, применяемые в радиоаппаратуре.
Электролитические конденсаторы предназначены для работы в цепях постоянного тока. Эти конденсаторы имеют полярность. Положительный полюс источника питания всегда должен подключаться к положительному выводу конденсатора. Если полярность не соблюдена, оксидный слой пропускает большой ток и разрушается. Конденсатор нагревается. и в результате выходит из строя. Существуют неполярные типы электролитических конденсаторов. Они в бытовой радиоаппаратуре используются очень редко.

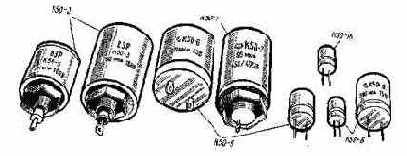

Рис. 1.1. Электролитические конденсаторы
Электролитические конденсаторы выпускают емкостью от десятых долей мик­рофарады до тысяч микрофарад и рабочим напряжением от 3 до 500 В.
В бытовой радиоаппаратуре используют электролитические конденсаторы ти­пов К50-3, К50-7, К50-16 (рис. 1.1).
Конденсаторы К50-6 рассчитаны на номинальное напряжение постоянного тока от 6 до 160 В и имеют емкость от 1 до 1000 мкФ с допустимым отклонением от номинального значения от — 20 до +80 %. Конденсаторы имрют три конструк­тивных варианта: I и II варианты имеют проволочные выводы для печатного монта­жа, III — лепестковые выводы. При монтаже последние крепятся с помощью хомута.
Электролитические конденсаторы К50-7 используют при напряжениях до 450 В, а их номинальные значения емкостей от 5 до 200 мкФ. Конструктивно эти конден­саторы отличаются от конденсаторов К50-6 возможностью крепления их на шасси аппаратуры с помощью гайки. Для предотвращения взрыва конденсатора при скоп­лении внутри него газа, в конденсаторе имеется клапан, представляющий собой резиновую пробку диаметром 4,3 мм, вставленную в отверстие в дне корпуса.




Электролитические конденсаторы К50-12 — модернизованный вариант ра­нее выпускавшихся конденсаторов К50-3, но с меньшими габаритными размерами. Номинальные емкости этих конденсаторов — от 1 до 5000 мкФ при номинальных напряжениях от 12 до 350 В. В зависимости от размеров и типономиналов вы­пускаются несколько их видов: с осевыми разнонаправленными и однонаправлен­ными выводами.
Бумажные конденсаторы используются в цепях, где не требуется большой стабильности емкости. Они применяются в качестве блокировочных, раз­вязывающих, разделительных и фильтрующих элементов в различных цепях с пос­тоянным и переменным напряжениями. В качестве пластин конденсатора исполь­зуется тонкая алюминиевая фольга, а диэлектриком служит специальная конден­саторная бумага.
По конструктивному исполнению (рис. 1.2) бумажные конденсаторы можно раз­делить на две основные группы. К первой относятся конденсаторы цилиндрической формы: БМ (бумажный малогабаритный), БМТ (бумажный малогабаритный тепло­стойкий), КБГМ, КБГИ (герметизированные), К40Л-2, К40П-3, К40У-9, К40-13 и Другие, ко второй — конденсаторы прямоугольной формы: КБГ-МП, КБГ-МН, К40У-5.

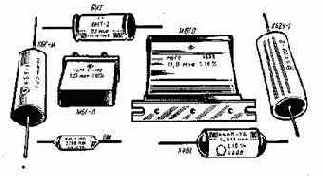

Рис. 1.2. Бумажные и металлобумажные конденсаторы
Конденсаторы БМ и БМТ заключены в алюминиевые цилиндрические корпуса, которые с торцов залиты эпоксидной смолой (БМ) или уплотнены резиновой шайбой (БМТ). Конденсаторы выпускаются в четырех модификациях: БМ-1, БМТ-1, БМ-2, БМТ-2. Первые две модификации имеют вкладные контактные узлы, рас­считанные на работу при напряжениях от 10 В и выше номинального напряжения, а две другие — паяные контактные узлы и предназначены для работы без ограни­чения нижнего предела рабочего напряжения. Номинальное напряжение постоян­ного тока для конденсаторов БМ и БМТ — от 150 до 600 В, а номинальная ем­кость — от 1000 пФ до 0,25 мкФ.
Конденсаторы КБГ выполнены с различными формами корпусов цилиндров: цилиндрическими (КБГ-И, КБГ-М) и прямоугольными (КБГ-МН, КБГ-МП). Последние два типа конденсаторов могут иметь в одном корпусе по две или три равные секции, соединенные между собой последовательно, с выводом, соединен­ным с корпусом, и выводом от каждой секции.


Выводы проходят через стеклянные или керамические изоляторы.
Конденсаторы КБГ предназначены для работы при напряжениях не ниже 10 В в цепях постоянного и переменного токов и в импульсном режиме и выпускаются трех классов точности с номинальными емкостями от 2 до 10 мкФ.
Конденсаторы К40П-1 и К40П-2 — малогабаритные бумажные, опрессованные пластмассой, цилиндрической формы с осевыми выводами. У конденсаторов К40П-2 номинальная емкость от 470 пФ до 0,02 мкФ с номинальным напряжением 600 В и от 0,002 мкФ до 0,22 мкФ с номинальным напряжением 400 В. У конденсаторов К40П-2 номинальная емкость от 1000 пФ до 0,047 мкФ при номинальном напря­жении 400 В.
Бумажные конденсаторы К40-13 цилиндрической формы являются современными конденсаторами и могут заменить конденсаторы типов БМ, БМТ, К40П-1. Они выпускаются на номинальные напряжения 200, 400, 600 В и номинальные емкости от 0,01 до 1,0 мкФ трех классов точности.
Конденсаторы с бумажным диэлектриком К40У-9 также имеют цилиндрическую форму. Шкала их номинальных емкостей от 470 пФ до 1,0 мкФ. Конденсато­ры имеют два класса точности: ±10 и ±20%.
Металлобумажные конденсаторы. В качестве пластин исполь­зуется тонкий слой металла, нанесенный на бумагу методом испарения в вакууме.

Рис. 1.3. Пленочные и керамические конденсаторы
Эти конденсаторы применяются в тех же цепях, в которых применяются и бумажные, и выпускаются следующих видов: МБГ (металлобумажные герметизированные), МБГТ (металлобумажные герметизированные теплостойкие), МБГО (металло­бумажные герметизированные с однослойным диэлектриком), К42У-2 (более совер­шенные малогабаритные герметизированные металлобумажные конденсаторы, предназначенные для замены Конденсаторов типа МБМ).
Пленочные конденсаторы имеют в качестве диэлектрика материал из синтетических пленок (полистирол) и выпускаются двух типов: ПМ, ПМ-1 и ПМ-2. Конденсаторы ПМ-1 открытого типа, неуплотненные, ПМ-2 с торцов уплот­нены текстолитовыми шайбами, залиты компаундами на основе эпоксидной смолы и предназначены для работы в условиях повышенной влажности.


По внешнему виду (рис. 1.3) конденсаторы напоминают конденсаторы типа МБМ и рассчитаны на напряжение до 60 В. Диапазон номинальных емкостей от 100 пФ до 0,01 мкФ.
Пленочные конденсаторы К60-6 по конструкции аналогичны конденсаторам ПМ-1, но меньших габаритных размеров. Выпускаются на номинальные напряже­ния 35 и 50 В, имеют емкость от 22 пФ до 0,1 мкФ.
Керамические конденсаторы изготавливаются на основе тонких пленок (К10-7) или на полупроводниковой основе (К10У-5). Конденсаторы К10-7 в зависимости от номинального напряжения изготавливаются двух видов: К10-7А (до 250 В) и К10-7В (до 25 В). Последние широко распространены в аппаратуре на полупроводниковых элементах, их номинальные емкости могут быть от 22 пФ до 0,047 мкФ.
Стеклокерамические конденсаторы К22-5 являются малогаба­ритными, широко применяются в транзисторных схемах в цепях постоянного и переменного токов, а также в импульсных режимах, используются в резонансных контурах, для емкостной связи и как шунтирующие емкости по высокой частоте. Номинальное напряжение конденсаторов 25 В, номинальная емкость от 75 пФ до 0,047 мкФ.
Подстроечные конденсаторы применяются для точной установки емкостей колебательных контуров в цепях высокой частоты радиоприемных устройств и обычно подключаются параллельно основным контурным конденсаторам большой емкости.
Конструктивно подстроечные конденсаторы состоят из неподвижного элемента 1 — статора и подвижного 2 — ротора (рис. 1.4). На этих элементах методом вжига-ния нанесены тончайшие серебряные обкладки в виде секторов. В качестве диэлект­рика между обкладками статора и ротора применена слюда или керамика. Ротор жестко закреплен на оси и может поворачиваться с помощью отвертки. При вра­щении ротора изменяется взаимное расположение обкладок статора и ротора, что приводит к изменению емкости конденсатора.

Рис. 1.4. Подстроечные конденсаторы
1 — статор; 2 — ротор

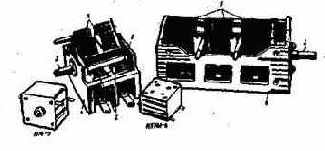

Рис. 1.5. Блоки конденсаторов переменной емкости:
1 - ротор; 2 — статор; 3 — ось; 4 — корпус; 5 — контактная пружина


Конденсаторы переменной емкости (КПЕ) применяются для плавной перестройки колебательных входных и гетеродинных контуров в радио­приемных устройствах. В них КПЕ используется в виде двух- или трехсекционных блоков. В стационарных и переносных моделях радиоприемных устройств высоких классов применяются блоки КПЕ с воздушным диэлектриком, в переносной мало­габаритной аппаратуре — миниатюрные блоки КПЕ с твердым диэлектриком меж­ду пластинами.
Конструктивно блок КПЕ состоит из ротора 1, статора 2, оси 3, корпуса 4 и контактных пружин 5 (рис. 1.5). Ротор и статор представляют собой две системы параллельных пластин. Положение системы пластин ротора можно изменять поворо­том оси. Емкость конденсатора при этом изменяется в зависимости от угла поворота. Когда пластины полностью введены в зазоры пластин статора, емкость конденса­тора максимальна, при полностью выведенных пластинах ротора — минимальная.
В миниатюрных блоках КПЕ в качестве диэлектрика используется наклеен­ная непосредственно на пластины полиэтиленовая диэлектрическая пленка. Для подгонки емкостей секций блока КПЕ при регулировке в крайних пластинах сек­ций имеется шесть — восемь прорезей. Подгибая незначительно надрезанные части пластин, можно изменять емкость каждой секции при данном положении ротора.
У некоторых типов блоков КПЕ (например, КПТМ-4) на верхней крышке имеется по четыре подстроечных конденсатора емкостью от 1 ... 3 до 8 ... 12 пФ, которые обычно используются во входных и гетеродинных контурах.
1.3. Резисторы
Общие сведения. По конструкции и материалу токопроводящего элемента резисторы подразделяются на проволочные и непроволочные. В бытовой радиоап­паратуре наиболее распространены непроволочные резисторы. Токопроводящий элемент в них создается нанесением слоя углерода или тончайшей металлической пленки, обладающей высоким удельным сопротивлением, на керамическую трубку или стержень. По назначению резисторы подразделяются на постоянные (нерегули­руемые) и переменные (регулируемые).


Основные параметры резисторов: номи­ нальное значение сопротивления, допустимое отклонение от номинального значе­ния, номинальная мощность.
Классификация резисторов. В зависимости от группы и свойств резисторов введена система сокращенных обозначений типов резисторов, состоящая из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Цифры, стоящие после букв, обозначают конструк­тивную разновидность, например: 1 — непроволочные тонкослойные углеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3__не­проволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные.
Маркировка резисторов. Кодированная маркировка номинальных значений сопротивлений резисторов и допустимых отклонений значений сопротивления от номинальных состоит из двузначного числа, указывающего номинальное значе­ние сопротивления, и двух букв. Одна буква обозначает единицу измерения со­противления, другая — допустимое отклонение его значения от номинального. Буква, обозначающая единицу измерения сопротивления, может стоять после чис­ла, указывающего номинальное значение сопротивления перед ним или между цифрами, как бы вместо запятой десятичного числа (табл. 1.3).
Таблица 1.3
Маркировка номинальных значений сопротивления резисторов

Единица измерения	Пределы номи­нальных сопро­тивлений	Пример полной записи	Пример кодиро­ванного обозна­чения
Ом	До 100	0,47 Ом	Е47
		4,7 Ом	4Е7
		47 Ом	47Е
КилоОм	От 0,1 до 100	100 Ом	кю
		470 Ом	К47
		4,7 кОм	4К7
		47 кОм	47К
		470 кОм	М47
МегаОм	От 0,1 до 100	1 МОм	1МО
		4,7 МОм	4М7
		47 МОм	47М

Допустимое отклонение от номинального значения сопротивления обозна­чается буквами, приведенными в табл. 1.4.
Таблица 1.4
Кодированные обозначения значений допускаемых отклонений сопротивлений резисторов

Допускаемое отклонение от номинального значения, %	±1	±2	±5	±10	±20	±30
кодированное обозначение	Р	Л	И	С	В	Ф

Для сокращения длинных записей в принципиальных схемах приняты со­кращенные обозначения сопротивлений. Резисторы с сопротивлением от 1 до 1000 Ом обозначают в омах целыми числами без указания единицы измерения. Например, R8 510 указывает, что резистор R8 имеет сопротивление 510 Ом. Резисторы от 1 до 910 кОм обозначают числом килоом с прибавлением буквы к (например, 510 к). Резисторы сопротивления от 1 МОм и выше обозначают в мегаомах без указа­ния единицы измерения. Если при этом сопротивление равно целому числу ме­гом, то после значения величины сопротивления ставят запятую и ноль (например, сопротивление 1 МОм обозначается 1,0).
Если сопротивление составляет долю или число с долями ома, оно обозначает­ся в омах с указанием единицы измерения (например, 0,47 Ом или 4,7 Ом).
Важнейшим параметром резисторов является номинальная мощность, ука­зывающая максимально допустимую мощность, которую резистор может рассеи­вать при непрерывной электрической нагрузке, нормальном атмосферном давле­нии и температуре, изменяя свои параметры в пределах норм технических усло­вий. Наиболее распространены непроволочные резисторы на номинальную мощ­ность 0,125; 0,25; 0,5; 1 и 2 Вт.
Коэффициент нагрузки резистора не должен превышать 0,7... 0,8, т. е. но­минальная мощность должна быть на 20... 30% больше рабочей рассеиваемой мощности. При расчете рассеиваемой мощности резистора необходимо учитывать температуру окружающей среды, так как с ее ростом снижается допустимая электрическая нагрузка.
При выборе непроволочных резисторов необходимо принимать во внимание значение номинального сопротивления и рассеиваемой мощности, а также пре­дельно допустимое для резистора рабочее напряжение.
В бытовой радиоаппаратуре наиболее распространены постоянные непрово­лочные резисторы МЛТ и С2-22.
Переменные непроволочные резисторы СП широко ис­пользуются в бытовой радиоаппаратуре и конструктивно состоят из пластмассово­го основания, проводящего элемента, скользящего контакта, подвижной систе­мы с осью и крышки.


В зависимости от назначения переменные резисторы подразделяются на под-строечные и регулировочные. По характеру зависимости сопротивления резисто­ра от перемещения его подвижной системы переменные резисторы разделяются на резисторы с линейной (А) и нелинейными функциональными характеристиками (логарифмической — Б, обратнологарифмической — В, характеристиками типов Е и И и другими; см. рис. 1.6). Резисторы с линейной функциональной характерис­тикой применяются в различных схемах для установления требуемого режима.
Резисторы с логарифмической и обратнологарифмической функциональными харак теристиками используются в основном для регулировки громкости и тембра.

Рис. 1.6. Функциональные характеристики переменных резисторов

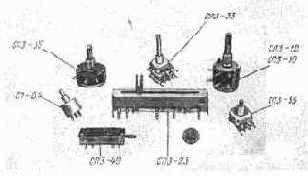

Рис. 1.7. Переменные непроволочные резисторы
Полное условное обозначение переменных резисторов состоит из сокращен­ного обозначения, обозначения варианта конструктивного исполнения (при не­обходимости), обозначения величин основных параметров, характеристик резис­торов, климатического исполнения и обозначения документа на поставку. Пара­метры и характеристики, входящие в полное обозначение переменных резисторов, указываются в следующей последовательности: номинальная мощность рассея­ния и единица измерения мощности (Вт); номинальное сопротивление и едини­ца измерения сопротивления (Ом, кОм, МОм), допускаемое отклонение сопро­тивления в процентах, функциональная характеристика (для непроволочных рези­сторов), обозначение конца вала и длины его выступающей части (размер от монтажной плоскости до конца вала) по ГОСТ 4907 — 73 (ВС-1 — сплошной глад­кий, ВС-3 — сплошной с лыской и т. д.). Для многоэлементных резисторов в полном условном обозначении параметры и характеристики записываются в виде дроби в порядке набора секций от выхода вала.
В бытовой радиоаппаратуре используют переменные непроволочные резисто­ры СП следующих типов.
Резисторы СПЗ-12 и их модернизированный вариант СПЗ-30 (рис. 1.7) изготавливают следующих видов: одинарные, одинарные с выключателем, сдвоенные с одной осью, сдвоенные с концентрическими валами, одинарные и сдвоенные с дополнительными отводами (с одним или с двумя).


По характеру зависимости сопротивления резистора от угла поворота вала подвижной системы резисторы изготавливаются с функциональными характеристиками А, Б, В, Е, И. Резисторы СПЗ-0,4 и СПЗ-0,5 (рис. 1.7) — регулировочные и подстроенные, однооборотные, изготавливаются с функциональной характерис­тикой А, т. е. с линейной зависимостью.
Резисторы СПЗ-33 (рис. 1.7) в зависимости от конструкцией способа мон­тажа изготавливаются следующих видов: одинарные с выключателем, сдвоенные (с фиксатором и без фиксатора), счетверенные (без фиксатора, с выключателем, с концентрическими валами и выключателем). Резисторы могут,иметь один или два дополнительных отвода. Изготавливаются с функциональными характеристиками А, Б, В.
Резисторы СПЗ-23 (рис. 1.7) регулировочные, движковые, изготав­ливаются следующих видов: без дополнительных отводов, с одним или с двумя дополнительными отводами. Длина перемещения подвижной системы резисторов может быть 28, 45 и 60 мм. Резисторы изготавливаются с функциональной характе­ристикой А, Б, В, Е, И.
Резисторы СПЗ-40 (рис. 1.7) подстроечные, многооборотные, с прямо­линейным перемещением подвижного контакта, имеют коэффициент замедления 1:20, т. е. перемещение подвижного контакта от упора до упора осуществляется за 20 оборотов оси. По характеру зависимости сопротивления от перемещения подвижного контакта резисторы изготавливаются с функциональными характерис­тиками В и Д и используются для электронной и фиксированных настроек в ра­диоприемниках.
Резисторы СПЗ-1 являются подстроечными, предназначены для печат­ного монтажа. В зависимости от способа установки на плату резисторы изготав­ливаются следующих видов: СПЗ-1 а (для установки параллельно плате) и СПЗ-1 б (для установки перпендикулярно плате).
1.4. Переключатели
Общие сведения. В радиоприемных устройствах, электрофонах, усилителях для переключений электрических цепей постоянного и переменного токов и выбора рода работ используются различные типы переключателей.


По конструктивному исполнению переключатели подразделяют на кнопочные, галетные, барабанные и продольно-ножевого типа. Каждый переключатель, независимо от его типа, состо­ит из механической части и контактной системы.
Переключатели характеризуют следующими основными параметрами: рабо­чим напряжением и током, электрической прочностью, сопротивлением изоляции, усилием переключения, износоустойчивостью, надежностью электрического кон­такта при малом переходном сопротивлении. К переключателям, работающим в высокочастотных цепях, дополнительно предъявляется требование обеспечения минимальной междуконтактной емкости и потерь в материале диэлектрика. Пере­ходное сопротивление контактов переключателей должно быть не более 0,01 Ом.
Кнопочные переключатели. В бытовой радиоаппаратуре наиболее распростра­нены модульные переключатели П2К (рис. 1.8, а, б). Они обеспечивают возмож­ность одновременного и раздельного включений различных электрических цепей.
Переключатель П2К (рис. 1.8, а) конструктивно выполнен в виде отдельных модулей, установленных на металлическом основании. Каждый модуль состоит из пластмассового корпуса 1 и подвижного штока 4 (рис. 1.8, б). На пластмассо­вом корпусе располагаются неподвижные контакты 3, число которых всегда крат­но трем. Каждые три контакта составляют контактную группу. На штоке также имеются контакты по числу групп, находящихся в переключателе. Для защиты от окисления контакты Покрыты слоем серебра. Внутри корпуса на подвижном што­ке имеются фигурные выступы 2, благодаря которым с помощью передвижной фиксаторной планки осуществляется фиксация штока. Такая конструкция обес­печивает контакт всех групп модуля при его нажатой кнопке. Одновременно ра­нее включенная кнопка другого модуля выключается. Имеются переключатели, в которых для выключения необходимо нажать кнопку повторно, а также переклю­чатели без фиксации.
Переключатели барабанного типа (см. рис. 1.8, в) используют для переклю­чения диапазонов частот в переносных радиоприемниках, а также диапазонов KB в некоторых моделях стационарных радиол.


На барабанном переключателе укрепляется звездочка, обеспечивающая на­дежную фиксацию положения барабана. На барабане устанавливаются диапазон­ные планки 8 со смонтированными на них элементами входных и гетеродинных контуров. Неподвижные контактные пружины, с помощью которых входные и ге­теродинные контуры подключаются к остальной части схемы, установлены на спе­циальной рейке, укрепленной на шасси радиоприемника.
В некоторых моделях переносных радиоприемников («Соната», «Меридиан», «Сокол», «Россия-303») для переключения диапазонов используется галетный переключатель П2Г (см. рис. 1.8, а) на четыре или шесть положений. В этих переключателях контактные группы полностью закрыты.

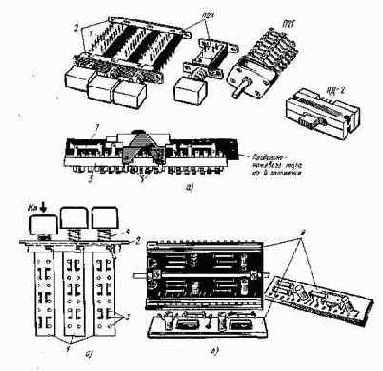

Рис. 1.8. Переключатели диапазонов и рода работ:
а — внешний вид переключателей; б — схема коммутации переключателей П2К; в — устройство переключателей барабанного типа
Переключатели диапазонов продольно-ножевого типа ПД-2 (см. рис. 1.8, а) применяются в основном в двухдиапазонных малогабаритных радиоприемниках. Иногда они используются в радиоприемниках с большим числом диапазонов (на­пример, в радиоприемнике «Банга» с тремя диапазонами и в радиоприемнике «Су­венир» — с четырьмя). Переключатели продольно-ножевого типа состоят из капро­новой колодки 5 с контактами 6 и подвижной планки с ножевыми контактами 7. В переключателях на три или четыре положения подвижной ножевой контакт имеет Г-образную форму и один удлиненный общий контакт. Такая конструкция позволяет замыкать последовательно с общим контактом один из трех-четырех других контактов.
1.5. Громкоговорители
Громкоговорители преобразуют электрические сигналы звуковой частоты, создаваемые на выходе радиоприемного устройства, электрофона или магнитофо­на, в звуковые колебания. В современных моделях бытовой радиоаппаратуры используются только электродинамические громкоговорители.

Рис. 1.9. Устройство электродинамиче­ского громкогово­рителя
Электродинамический громкоговоритель (рис. 1.9) состоит из магнитной и подвижной систем.


Подвижная система включает в себя бумажный диффузор 5, а также звуковую катушку 3, центрирующую шайбу 4 и защитный колпачок 7, которые приклеиваются к вершине конуса диффузора. Широкая часть конуса диффузора при­клеивается к диффузородержателю 6.
Звуковая катушка представляет собой медный или алю­миниевый провод, намотанный на поверхность цилиндра из изоляционного материала. Катушка фиксируется в центре магнитного зазора с помощью центрирующей шайбы, выпол­ненной в виде фигурной или гофрированной пластинки. На­ружным диаметром центрирующая шайба крепится к диф­фузородержателю. Защитный колпачок предотвращает попа­дание пыли в магнитный зазор. С помощью подвижной си­стемы и создаются звуковые колебания воздуха при прохож­дении через звуковую катушку токов звуковой частоты.
Магнитная система громкоговорителя состоит из постоян­ного магнита 1 и полюсных наконечников 2, предназначен­ных для создания магнитного поля в зазоре, в котором по­мещена звуковая катушка. Магнит обычно выполняется в виде кольца или керна. Керновые магниты изготавливаются из магнитных сплавов, содержащих кобальт, никель, алюминий, медь, железо (на­пример, ЮНДК-24), а кольцевые — из феррит-бария марок 2БА или 2.8БА.
Основными параметрами громкоговорителей, характеризующими их качество, являются номинальная мощность, номинальный диапазон воспроизводимых зву­ковых частот, частота основного резонанса подвижной системы, неравномерность частотной характеристики, сопротивление звуковой катушки, среднее стандартное звуковое давление.
По назначению громкоговорители для бытовой радиоаппаратуры можно раз­бить на следующие группы: широкополосные, низкочастотные, высокочастотные и среднечастотные.
Широкополосные громкоговорители используют для перекрытия всего диапа­зона частот, усиливаемых низкочастотным трактом. В зависимости от типа гром­коговорителя диапазон воспроизводимых частот может быть от 450... 3150 Гц (например, громкоговоритель 0,1ГД-6 для карманных радиоприемников) до 63... 12500 Гц (например, громкоговоритель 4ГД-35 для стационарных моделей).


Низкочастотные громкоговорители используют в двух- и трехзвенных акусти­ческих системах в качестве низкочастотного звена. Они воспроизводят низкочас­тотную часть спектра звукового сигнала. В зависимости от типа громкоговорите­ля диапазон воспроизводимых частот низкочастотных громкоговорителей может быть от 30... 1000 Гц (например, громкоговоритель ЗО-ГД-1) до 63... 5000 Гц (на­пример, громкоговоритель 6ГД-6).
Среднечастотные громкоговорители воспроизводят диапазон частот от 200 до 5000 Гц (4ГД-6), а высокочастотные — от 3000 до 18 000... 20 000 Гц (1ГД-3, 2ГД-36).
Маркировка громкоговорителей состоит из цифр, указывающих номинальную мощность, букв «ГД» (громкоговоритель динамического типа) и цифр, указываю­щих порядковый номер разработки. Некоторые типы громкоговорителей одного конструктивного исполнения имеют разные резонансные частоты. В наименования таких громкоговорителей в конце добавляется цифра, указывающая частоту ос- . новного резонанса. Например, громкоговоритель динамического типа мощностью 1 Вт с порядковым номером разработки 40 и частотой основного резонанса 100 Гц имеет обозначение 1ГД-40-100.
В обозначениях некоторых типов громкоговорителей после последней цифры добавляется буква, обозначающая либо разновидность данного типа громкогово­рителей с использованием магнита другой марки, либо завод-изготовитель. Кон­кретное назначение этой буквы указывают в технических условиях на каждый тип громкоговорителей.
1.6. Трансформаторы
В транзисторных моделях радиоприемных устройств используют следующие типы трансформаторов в зависимости от их назначения: трансформаторы питания, выходные и согласующие (переходные) трансформаторы.
Трансформаторы питания (их иногда называют силовыми трансформаторами) преобразуют переменное напряжение электросети в напряжения, необходимые для пит.ания различных каскадов устройства после их выпрямления. Они состоят из нескольких обмоток, расположенных на сердечнике (магнитопроводе). Сердеч­ники изготавливаются из листовой электротехнической стали толщиной 0,35... 0.5 мм.


Конструктивно они выполнены либо в виде набора из штампованных Ш-об-разных пластин, либо витыми (ленточными или кольцевыми).
Обмотки располагают на сердечнике и выполняют из медного изолирован­ного провода различного сечения и наматывают на один общий каркас, изго­товленный из прессшпана или гетинакса. Намотка обычно многослойная, рядовая. Между слоями прокладываются изоляционные прокладки из конденсаторной или кабельной бумаги. Иногда используются и бескаркасные виды намоток.
Первичная (сетевая) обмотка, ранее выпускаемых моделей разбита на несколь­ко секций, определенным образом соединяющихся между собой в зависимости от используемого напряжения сети 127 или 220 В.
Вторичные обмотки предназначены для повышения или понижения напряже­ния. В зависимости от назначения их может быть несколько.
Для ослабления уровня помех, проникающих из сети переменного тока, ме­жду первичной и вторичными обмотками помещают электростатический экран, обычно выполненный из одного слоя изолированного провода диаметром 0,15... 0,25 мм, один конец которого заземляется при установке трансформатора в изделие.
Основными параметрами трансформаторов питания являются: напряжение повышающих и понижающих обмоток на холостом ходу и при номинальной на­грузке.
Выходные трансформаторы согласуют низкое сопротивление звуковой катушки громкоговорителя (4; 8 Ом) с относительно большим выходным сопротивлением транзисторов, работающих в оконечном каскаде тракта УНЧ. Такое согласование необходимо для получения наибольшей выходной мощности и обеспечивается со­ответствующим коэффициентом трансформации, определяемым отношением чис­ла витков первичной обмотки к числу витков вторичной обмотки.
Согласующие трансформаторы предназначены для связи между предоконеч-ным и выходным каскадом тракта УНЧ и выполняются с коэффициентом транс­формации не более чем 1:4.
Выходные и согласующие трансформаторы имеют значительно меньшие габа­ритные размеры, так как выполняются на пермаллоевых и ферритовых сердечни­ках различных конфигураций.


В транзисторных радиоприемниках выходной каскад выполняется обычно по двухтактной схеме, поэтому для обеспечения симметрии плеч вторичную обмот­ку согласующего трансформатора и первичную обмотку выходного трансформато­ра наматывают двойным проводом. Средний вывод такой обмотки получают, сое­диняя конец обмотки одного провода с началом обмотки другого.
Для уменьшения индуктивности расссеяния с целью обеспечения малых нели­нейных искажений в некоторых радиоприемниках вторичную обмотку выходного трансформатора разделяют на две части. При этом сначала на каркас наматыва­ется одна часть вторичной обмотки, затем вся первичная обмотка и после чего — вторая часть вторичной обмотки. Затем обе части вторичной обмотки соединяются последовательно.
1.7. Электрохимические источники постоянного тока
Основными техническими характеристиками гальванических элементов и бата­рей являются: номинальное напряжение, электрическая емкость, допустимый раз­рядный ток. Эти параметры зависят от режима работы и окружающей температу­ры. Чем больше разрядный ток, тем значительнее уменьшается емкость и напря­жение элементов и батарей, используемых в бытовых радиоприемниках, предназна­ченных для эксплуатации в режиме температур от +60 до — 20°С.
Для аккумуляторов и аккумуляторных батарей наряду с вышеуказанными для гальванических элементов параметрами важны еще: конечное напряжение, при достижении которого требуется заряд аккумулятора, зарядный ток, длитель­ность заряда.
В бытовых радиоприемниках, магнитолах, магнитофонах используются не­сколько отдельных элементов с одинаковой емкостью и напряжением, соединен­ных последовательно в отсеке питания. Напряжение питания (ЭДС батареи) при этом равно напряжению одного элемента, умноженному на число используемых элементов. Напряжение батареи следует проверять вольтметром при подключен­ной нагрузке.
Батарея разряжается тем быстрее, чем больший ток потребляется радио­приемником, т. е. чем при большей громкости он работает.


Причем эта зависимость нелинейна. Например, срок службы элементов «316» при разрядном токе 3,5... 5 мА составляет 170... 180 ч, при разрядном же токе 20 мА срок службы сокраща­ется до 15 ч.
Электрическая емкость элемента или батареи показывает, какой ток может отдать источник за определенный отрезок времени. Емкость выражается в ампер-часах и вычисляется как произведение потребляемого тока в амперах на время в часах до полного разряда элемента или батареи. Таким образом, по значению емкости можно судить о времени работоспособности источника питания.
Батареи имеют ограниченный срок хранения, к концу которого они постепен­но теряют способность отдавать электрическую энергию, т. е. теряют электриче­скую емкость. Так, например, через полгода хранения батареи «Крона-ВЦ» ее ем­кость практически не снижается, по истечении же 9 месяцев хранения батарея отдает 80% начальной емкости, а через 12 месяцев — 50%.
Уменьшение емкости батареи при длительном хранении происходит из-за саморазряда, т. е. разряда батареи не через полезную нагрузку, а через сопротивление изоляции между выводами электродов. Кроме этого, в элементах батареи происходят необратимые изменения — высыхает электролит, окисляются электроды и т. п. Поэтому срок хранения различных типов гальванических элементов, батарей составляет от шести месяцев до одного года.
Химические процессы, протекающие в гальванических элементах, при кото­рых выделяется электрическая энергия, необратимы. Гальванический элемент при израсходованной активной массе одного или обоих электродов выходит из строя и восстановлению не подлежит.
Имеются разные способы продолжения срока службы израсходованных су­хих гальванических элементов и батарей. Иногда используется способ подзарядки элементов постоянным электрическим током. При этом, конечно, не происходит обратного процесса восстановления активной массы электродов, а используется следующее явление. В не полностью разряженном элементе активная масса израс­ходована не вся, а при прохождении через элемент электрического тока облегча­ется процесс химической реакции, которая была затруднена из-за появления по­бочных продуктов реакции.


Гальванический элемент не выдерживает больше двух-трех таких циклов «заряд — разряд». Активная масса его электродов при этом полностью расходуется и элемент выходит из строя.
Аккумулятор отличается от гальванических элементов тем, что химические процессы, происходящие в нем при работе, обратимы. Аккумулятор может исполь­зоваться длительное время при его своевременной подзарядке. Во время зарядки аккумулятора происходит выделение кислорода на положительном электроде. Режим зарядки выбирается таким, чтобы выделившийся кислород достигал отрица­тельного электрода, не переходя в газообразное состояние. Если правильно соблю дать режим заряда и разряда, аккумуляторы можно заряжать и разряжать 100... 150 раз.
Наиболее широко в малогабариртных и карманных радиоприемниках исполь­зуется аккумуляторная батарея 7Д-0,1, состоящая из семи последовательно соеди­ненных аккумуляторных элементов Д-0,1, заключенных в общий пластмассовый корпус. Номинальный ток разряда батареи 12 мА, т. е. радиоприемник при ис­пользовании в нем этой батареи лучше эксплуатировать при средней громкости. Наибольший допустимый разрядный ток 50 мА. При понижении температуры ем­кость аккумуляторной батареи снижается. Номинальный ток заряда 12 мА. При таком токе батарея должна заряжаться в течение 15 ч. Для увеличения срока службы аккумуляторной батареи не следует допускать ее глубокого разряда. Заряд следует производить периодически с помощью специальных зарядных устройств или от любого другого источника постоянного тока с соблюдением требуемой ве­личины зарядного тока. Аккумуляторную батарею необходимо ставить на подза­рядку, когда ее напряжение под нагрузкой уменьшится до 7 В. Заряжать аккуму­ляторную батарею током, большим чем номинальный, не рекомендуется, посколь-. ку при этом выделяющиеся газы не успевают поглощаться электродом. Под давле­нием скопившегося газа элементы батареи могут вспучиваться, и герметичность аккумулятора нарушится.
Контрольные вопросы
1.Объясните систему классификации конденсаторов.
2. Какими параметрами определяется назначение конденсаторов?
3. Какие типы конденсаторов используются в бытовой радиоаппаратуре?
4. Объясните систему классификации резисторов.
5. Какими параметрами определяется назначение резисторов?
6. Какие требования предъявляются к переключателям диапазонов и рода работ? Охарактеризуйте переключатели, используемые в бытовой радиоаппаратуре.
7. Объясните устройство электродинамического громкоговорителя.
8. Какие существуют типы громкоговорителей в зависимости от назначения?
9. Какие существуют типы трансформаторов в зависимости от назначения?
10. Охарактеризуйте основные параметры гальванических элементов и акку­муляторов, используемых в бытовой радиоаппаратуре.
