Бытовая радиоаппаратура и ее ремонт


Глава седьмая




РАДИОПРИЕМНИКИ, МАГНИТОЛЫ,

РАДИОЛЫ, МАГНИТОРАДИОЛЫ И

ТЮНЕРЫ 1-ГО КЛАССА

7.1. Переносные радиоприемники и магнитолы 1-го класса

Среди переносных моделей 1-го класса существуют следующие: радиоприемники «Рига-103» и «Рига-104», магнитолы «Рига-110» и «Аэлита-101». Построение радиоприемного тракта в этих моделях отличается между собой, поскольку они разрабатывались и вы­пускались в различные периоды времени.

Модели 1-го класса более сложны по сравнению с радиоприем­никами 2-го класса и имеют ряд новых схемных решений.

Блоки УКВ. В отличие от рассмотренных в гл. 5 и 6 схемах блоков УКВ радиоприемников 3-го и 2-го классов схема блока УКВ радиоприемника «Рига-103» (рис. 7.1) имеет два принци­пиально новых решения.

В преобразователе частоты используется вторая гармоника гетеродина, частота которой находится в пределах 72,6...79,8 МГц. При этом первая, большая по величине гармоника с частотой в пределах 36,3...39,9 МГц находится за пределами диапазона ра­бочих частот телевизионного вещания и не создает помех.

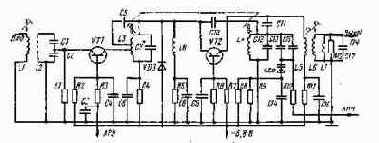

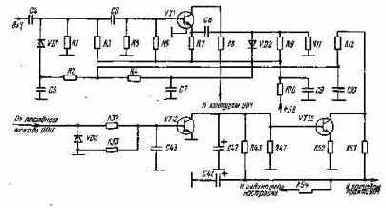

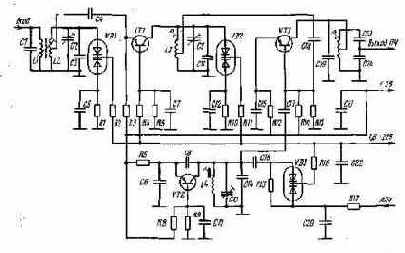

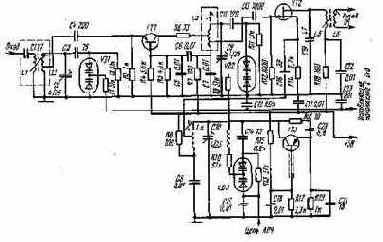

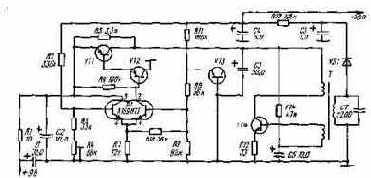

Рис. 7.1. Схема блока УКВ радиоприемника «Рига-103»

Номинальное значение промежуточной частоты принято рав­ным 6,8 МГц. При таком значении уменьшается вероятность воз­никновения помех за счет нелинейных эффектов (перекрестная модуляция, интермодуляция, дополнительные каналы приема) под воздействием сильных мешающих сигналов, захватывающих не­линейные участки характеристики транзисторов.

Другой особенностью блока УКВ радиоприемника «Рига-103» является перестройка контуров гетеродина (L4C12C13C15) и УВЧ (L3C7) в диапазоне принимаемых частот изменением индуктив­ности контурных катушек. Это осуществляется перемещением ла­тунных сердечников катушек контуров гетеродина и УВЧ. Конструк­ция механизма настройки обеспечивает также осевое перемещение сердечников относительно друг друга, что необходимо при установ­лении крайних частот диапазона и при сопряжении настроек кон­туров УВЧ и гетеродина. Такое решение позволяет не использовать в высокочастотных контурах блока УКВ подстроечные конденса­торы.
