РАДИОПРИЕМНИКИ И МАГНИТОЛЫ 2-ГО КЛАССА
6.1. Переносные радиоприемники 2-го класса без УКВ диапазона
По построению принципиальных электрических схем перенос­ные радиоприемники 2-го класса несколько сложнее аналогичных радиоприемников 3-го класса, поскольку к ним предъявляются бо­лее высокие требования по обеспечению параметров. Из исполь­зуемой элементной базы в радиоприемниках 2-го класса применя­ются как транзисторы, так и интегральные микросхемы.

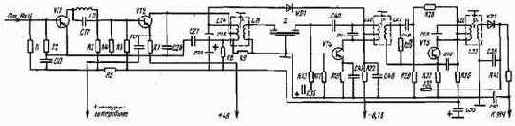

Рис. 6.1. Схема тракта высокой и промежуточной частот радиоприемника «ВЭФ-201»
Наиболее массовой моделью из переносных радиоприемников 9-го класса без УКВ диапазона является радиоприемник «ВЭФ-201», который после небольшой модернизации выпускался под названием «ВЭФ-204».
Схема радиоприемника «ВЭФ-201» содержит апериодический УВЧ (рис. 6.1). Он выполнен на транзисторе VT3, включенном по схеме с общим эмиттером.
Нагрузкой каскада является резитор R16, параллельно кото­рому включен фильтр L30C49 для подавления сигналов с частотой, равной промежуточной.
Избирательность по соседнему каналу обеспечивается четырех-контурным ФСС, который служит нагрузкой транзистора VT4 смесителя, и двухконтурным полосовым фильтром, являющимся нагрузкой первого каскада УПЧ на транзисторе VT5.
В радиоприемнике «ВЭФ-201» применена эффективная эста­фетная система АРУ за счет регулировки усиления УВЧ и первого каскада УПЧ. В каскаде УПЧ напряжение регулируется на базе транзистора VT5. Напряжение АРУ снимается с нагрузки детек­тора на диоде VD2 и через фильтр НЧ R28C60C61 подается на базу транзистора VT5. Это напряжение уменьшает общее смеще­ние на базе транзистора, уменьшая тем самым ток транзистора и коэффициент усиления каскада. Одновременно увеличивается сопротивление коллектор-эмиттер транзистора VT5, а через него замыкается цепь тока коллектора транзистора VT3. Напряжение коллектор-эмиттер на последнем уменьшается, что и приводит к уменьшению усиления каскада УВЧ.
На диод VD2 в рассматриваемой схеме АРУ подается неболь­шое напряжение смещения, которое создает задержку действия АРУ.
Одним выводом диод подключен к эмиттеру транзистора VT5 через L40, а другим — к базе этого транзистора через резис­тор R28. Разность потенциалов между базой и эмиттером транзис­тора VT5 составляет около 0,2 В. Это напряжение и подается на диод VD2.
Резистор R47, подключенный параллельно катушке связи L40, предназначен для подавления паразитного колебательного про­цесса, который может возникнуть при быстрых изменениях напря­жения АРУ за счет большой постоянной времени цепи, поскольку емкость конденсатора С84 велика (500 мкФ).
В некоторых переносных радиоприемниках 2-го класса, так же как и в переносных радиоприемниках 3-го класса, для обеспечения избирательности по соседнему каналу используется пьезокерами-ческий фильтр (радиоприемники «Меридиан», «Сувенир»).
В большинстве радиоприемников 2-го класса в диапазонах KB используется штыревая телескопическая антенна. В некоторых мо­делях («Меридиан», «Меридиан-201», «Украина-201») прием в диапазонах KB ведется как на штыревую, так и на специальную магнитную антенну, не используемую в других диапазонах.
Контурные катушки всех четырех диапазонов KB входных це­пей в этих радиоприемниках расположены на ферритовом стерж­не магнитной антенны, связанные с транзистором УВЧ одной еди­ной катушкой связи.
Принципиальные схемы радиоприемников «Меридиан» и «Гео­лог» имеют некоторую особенность в построении системы АРУ. На рис. 6.2 приведена схема тракта высокой и промежуточной частоты радиоприемника «Меридиан». Автоматическая регули­ровка усиления осуществляется за счет изменения тока эмиттера транзистора VT4 и изменения шунтирующего действия диода VD1 на контур L24C28 в коллекторной цепи смесителя. Регу­лирующее напряжение с каскада детектора через фильтр R32C35 и резистор R13 поступает на базу транзистора VT4 регулируемо­го каскада УПЧ.
При увеличении сигнала на входе приемника постоянное напря­жение на нагрузке детектора увеличивается, что вызывает умень­шение отрицательного потенциала на базе транзистора регули­руемого каскада.


Это приводит к уменьшению тока эмиттера транзистора VT4 и соответственно к уменьшению коэффициента уси­ления каскада.

Рис. 6.2. Схема тракта высокой и промежуточной частот радиоприемника «Меридиан»
Регулирующее действие с помощью диода VD1 осуществляется следующим образом. Когда на входе приемника сигнал мал, ди­од VD1 заперт обратным напряжением смещения около 2, 3 В, об­разующимся за счет разности напряжений на резисторах R22 и R8. При этом сопротивление диода около 300... 1000 кОм и не шунтирует контур L24C28. При увеличении сигнала на входе умень­шается ток коллектора регулируемого транзистора VT4, а за счет этого и падение напряжения на резисторе R22. В результате — уменьшается напряжение смещения, запирающее диод, уменьша­ется его сопротивление и через цепь С46, С55, С29 диод шун­тирует контур, резко снижая усиление смесительного каскада.
Для обеспечения постоянства напряжения смещения, запи­рающего диод, при изменении напряжения питания используется делитель R8R9. Падение напряжения на резисторе R8 получается за счет тока транзистора VT2 и тока делителя R8R9. Составляю­щая напряжения, зависящая от тока транзистора VT2, практи­чески не изменяется при изменении напряжения питания, посколь­ку транзистор питается от стабилизированного источника. Из­менение же составляющей напряжения, зависящей от тока, про­ходящего через делитель, компенсируется уменьшением напряже­ния на резисторе R22.
Несколько моделей радиоприемников 2-го класса без УКВ диа­пазона выполнено на интегральных микросхемах. Во всех этих ра­диоприемниках используется по три микросхемы серии К237. На одной из них — К237ХА1 — выполнены УВЧ, гетеродин и смеситель; на второй — К237ХА2 — тракт усиления сигналов промежуточной частоты, АРУ и детектор; на третьей — К237УР1 — предваритель­ные каскады усиления сигналов низкой частоты.
Построение таких схем рассмотрено в гл. 5 (см. рис. 5.11).
6.2. Переносные радиоприемники и магнитолы 2-го класса с УКВ диапазоном


Общий принцип построения схем радиоприемников и магнитол 2-го класса с УКВ диапазоном такой же, как и аналогичных мо­делей 3-го класса, а построение тракта AM аналогично построе­нию схем радиоприемников 2-го класса без УКВ диапазона, рас­смотренных в § 6.1, за исключением некоторых особенностей.
Все переносные радиоприемники 2-го класса с УКВ диапазо­ном по используемой элементной базе так же, как и приемники 2-го класса без УКВ диапазона, можно разбить на две группы: радио­приемники, выполненные на транзисторах, радиоприемники, вы­полненные на интегральных микросхемах, приемники, выполненные на транзисторах, и радиоприемники, вы­полненные на интегральных микросхемах.

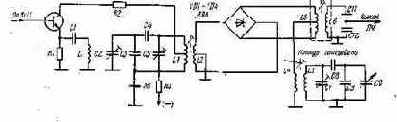

Рис. 6.3. Схема УВЧ блока УКВ радиоприемника «Океан»
Из радиоприемников на транзисторах наиболее массовыми являются модификации моделей типа «Океан». Эти модели выпол­нены на единой конструктивной базе и несколько отличаются друг от друга по мере совершенствования принципиальных схем.
Из переносных моделей 2-го клас­са с  УКВ диапазоном с использова­нием интегральных микросхем наибо­лее характерными являются радиопри­емники серии «Меридиан» («Мериди-ан-202», «Меридиан-206», «Меридиан-210»).
Блоки УКВ. Построение схем бло­ков УКВ в переносных радиоприем­никах и магнитолах 2-го класса ана­логично построению некоторых схем блоков УКВ, рассмотренных в гл. 5. Так, унифицированный блок УКВ-2-2E (см. рис. 5.13) применяется в ра­диоприемниках «Океан-205», «Океан-209», «Спидола-207». Блок УКВ, используемый в переносной магнитоле 3-го класса «Вега-326» (см. рис. 5.5), применен в переносных магнитных магнитолах «ВЭФ-Сигма-260» и «Ореанда-201». Некоторые имеющиеся отличительные особенности схем блоков УКВ моделей 2-го класса следующие.
В схеме блока УКВ радиоприемника «Океан» (рис. 6.3) кас­кад УВЧ охвачен АРУ. Напряжение АРУ подается в цепь коллекто­ра транзистора VT1 из тракта промежуточной частоты. Началь­ное напряжение на коллекторе 1,6 В.


Система АРУ работает та­ ким образом, что при увеличении уровня входного сигнала это напряжение уменьшается, а усиление каскада падает. В осталь­ном построение схемы блока УКВ радиоприемника «Океан» ана­логично построению высокочастотных каскадов диапазона УКВ в радиоприемнике «Рига-302», рассмотренных в гл. 5. В других модификациях радиоприемников типа «Океан» эта схема регулиров­ки усиления каскада УВЧ не использовалась.

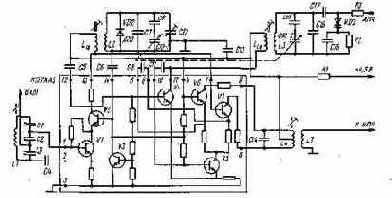

Рис. 6.4. Схема блока УКВ на интегральной микросхеме радиоприемника «Мериди-ан-202»
Так, в схеме УВЧ блока УКВ радиоприемника «Океан-203» вообще отсутствует система ограничения усиления при наличии на входе сильных сигналов радиостанций, а в схемах радиопри­емников «Океан-205», «Спидола-207» для уменьшения усиления каскада применен ограничительный диод. Этот блок УКВ является унифицированным, а построение его схемы рассмотрено в разделе 5.3 (см. рис. 5.13).
В радиоприемнике «Меридиан-202» и его последующих моди­фикациях блок УКВ выполнен на интегральной микросхеме К237ХА5 (рис. 6.4). Микросхема содержит семь транзисто­ров. На транзисторах VI и V2 микросхемы выполнен УВЧ по кас-кодной схеме ОЭ — ОБ (общий эмиттер — общая база). При этом транзистор VI включен по схеме с ОЭ, V2  — по схеме с ОБ и кол­лектор первого транзистора непосредственно подключен к эмит­теру второго. Такое включение транзисторов уменьшает обрат­ную проводимость, действующую в каскаде, и тем самым повышает устойчивость УВЧ. Сигнал подается на базу транзистора VI с вход­ного широкополосного контура L1C1C2C3. Контур имеет емкостную связь как со штыревой телескопической антенной, так и с транзисто­ром VI микросхемы.
Нагрузкой каскада УВЧ является контур L2C7C9C10 — 1С12, включенный в коллекторную цепь транзистора V2 микросхемы через катушку связи контура. Диод, VD1 (Д20), включенный в контур УВЧ, предназначен для ограничения сильных сигналов на контуре. Настройка контура на частоту сигнала осуществляется одной секцией конденсатора переменной емкости С10 — 1.


Вторая секция КПЕ С10 — 2 используется для настройки контура гетеро­дина.
С катушки связи контура УВЧ сигнал подается через вывод 7 микросхемы на вход балансного смесителя на транзисторах V6 и V7. Каскад гетеродина выполнен на транзисторе V5, включенном по схеме с общим эмиттером. Напряжение с контура гетеродина через катушку связи LCB и конденсатор СИ подается на вывод 10 и далее на базу транзистора V5. На транзисторе V4 выполнен каскад эмиттерного повторителя, выполняющего функцию уси­лителя сигналов обратной связи: эмиттер этого транзистора свя­зан с эмиттером транзистора V5, а коллектор — с катушкой связи контура гетеродина через вывод 11. База транзистора V4 соеди­нена с корпусом через вывод 12 микросхемы и конденсаторы С5 и С13. Сигнал от гетеродина подается в цепи эмиттеров тран­зисторов смесителя V6 и V7 (симметричный вход).
Транзистор V3 выполняет функцию стабилизатора тока, обес­печивающего устойчивость режима работы транзисторов УВЧ, гетеродина и смесителя.
Автоматическая подстройка, частоты гетеродина осуществля­ется с помощью варикапа VD2 (Д902), включенного в контур ге­теродина через конденсатор С17. Управляющее напряжение на ва­рикап подается с частотного детектора по цепи АПЧ через резистор R3. Нагрузкой смесителя является контур L4C14, включенный в коллекторную цепь транзистора V6 и V7 через выводы 8 и 9 микросхемы. Контур настроен на промежуточную частоту 10,7 МГц. Связь контура с трактом промежуточной частоты — индуктивная, с помощью катушки связи L7.
Отличительной особенностью схемы блока УКВ радиоприемника «Меридиан-210» является использование для перестройки диапа­зона принимаемых частот варикапов вместо конденсатора перемен­ной емкости. Схемные решения при использовании варикапов для электронной настройки рассмотрены в гл. 7.
Тракт промежуточной частоты ЧМ сигналов. В радиоприемни­ках и магнитолах 2-го класса в тракте УПЧ используются два варианта схемных решений:
совмещенный тракт усиления сигналов промежуточной частоты с AM и ЧМ (в радиоприемниках «Океан-203», «Океан-205», «Оке-ан-209» и в магнитоле «Ореанда-201»);


раздельные тракты усиления сигналов промежуточной частоты с AM и ЧМ (в радиоприемниках «Меридиан-202», «Меридиан-206», «Меридиан-210»).
В некоторых схемах в тракте УПЧ не все каскады являются сов­мещенными, т.е. некоторые каскады тракта УПЧ выполнены раз­дельными, а остальные — совмещенными (например, в схеме ради­оприемного тракта магнитолы «ВЭФ-Сигма-260»).
Схема совмещенного тракта УПЧ АМ-ЧМ приведена на рис. 6.7. Тракт усиления сигналов ПЧ ЧМ состоит из четырех каска­дов. Они выполнены на транзисторах VT1, VT2, VT6, VT7. Тран­зисторы включены по схеме с общим эмиттером. Коллекторной нагрузкой всех транзисторов являются двухконтурные полосовые фильтры с внешней емкостной связью. Фильтр 1-го УПЧ — L1C4, L2C7; 2-го УПЧ — L6C16, L8C23; 3-го УПЧ — L12C30, L13C35; 4-го УПЧ — L14C43, L15L16C46. Последовательно с контурами в цепях коллекторов транзисторов включены резисторы R5, R13, R51, R41, которые уменьшают расстройку первичных контуров полосовых фильтров при больших сигналах на входе каскада и повышают устойчивость коэффициента передачи каскадов УПЧ.
Детектор сигналов ЧМ выполнен по схеме аналогичной, рас­смотренной в гл. 5.
Тракт УПЧ ЧМ переносной магнитолы «ВЭФ-Сигма-260» вы­полнен на трех кремниевых транзисторах (рис. 6.5.) VT1, VT8, VT9, включенных по схеме с общей базой для повышения устой­чивости тракта. Особенностью схемы является использование толь­ко транзисторов VT8 и VT9 как в тракте ЧМ, так и в тракте AM. Транзистор VT1 работает только в тракте ЧМ и выполняет функ­цию 1-го УПЧ. Режим работы транзистора VT1 обеспечивается переключением по цепи питания. При работе в тракте ЧМ через переключатель диапазонов на транзистор подается питание +4 В и транзистор открыт. При включении диапазонов тракта AM эта Цепь закорачивается на «землю» и транзистор VT1 закрыт.

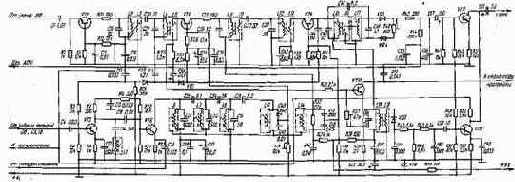

Рис. 6.5. Схема тракта промежуточной частоты магнитолы «ВЭФ-Сигма-260»
Нагрузкой каскадов УПЧ ЧМ служат двухконтурные полосовые фильтры с комбинированной индуктивно-емкостной связью между контурами и с трансформаторной связью с входом транзисторов(С 15, L2L3, С20, C21L4L5, C35L9L10, C37C39L12L13, C47L15), которые совместно с полосовым фильтром блока УКВ обеспечи­вают требуемую селективность по соседнему каналу.


После частотного детектора на выходе тракта УПЧ ЧМ вклю­чен каскад на транзисторе VT11, который служит для подачи сиг­нала низкой частоты с каскада частотного детектора в тракт УНЧ и препятствует прохождению этого сигнала при работе тракта AM. Коммутация выходных сигналов трактов ЧМ и AM осущест­вляется переключателем диапазонов переключением питания тран­зистора. При работе тракта ЧМ транзистор VT11 открыт, а при работе тракта AM — закрыт.

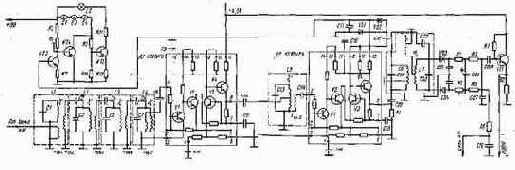

Рис. 6.6. Схема тракта промежуточной частоты ЧМ сигналов на интегральных микросхемах и электронно-светового индикатора настройки радиоприемника «Меридиан-202»

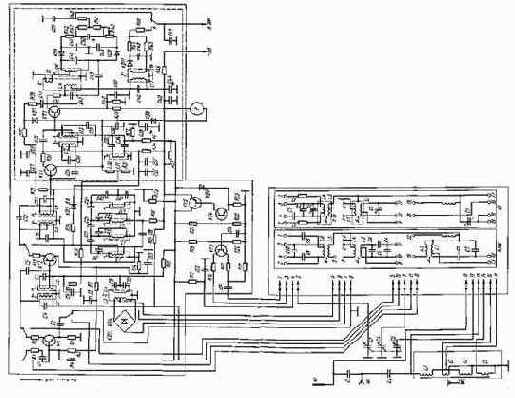

Рис. 6.7. Схема тракта высокой и промежуточной частот радиоприемника «Океан-203»
Раздельный тракт УПЧ ЧМ в переносных радиоприемниках 2-го класса выполнен на двух одинаковых интегральных микросхемах К237УР5 (рис. 6.6.). На входе тракта ПЧ ЧМ включен четырех-контурный ФСС (L1C1; L2C3; L3C5L4C7). Связь между конту­рами фильтра — индуктивно-емкостная, через конденсаторы С2, С4, С6 и катушки связи Lcb2, Lcb3, LCBi. Связь первого контура ФСС с блоком УКВ — индуктивная, с помощью катушки связи LCBl. Связь последнего контура ФСС со входом УПЧ (выводом 1 микросхемы D1) — с помощью катушки связи Lcb5. Конденсатор С8 — раз­делительный.
Микросхемы в тракте выполняют функции первого и второго каскадов УПЧ. Нагрузкой 1-го УПЧ служит контур L5C13. Наг­рузкой 2-го УПЧ является двухконтурный фильтр L6C21, L7C23 с внешней емкостной связью между контурами через конденсатор С22. Микросхема К237УР5 содержит четыре транзистора, на которых построены два каскада усиления и эмиттерный повторитель. Пер­вый каскад усиления выполнен на транзисторе VI с общим эмит­тером. На базу этого транзистора через выход 1 микросхемы посту­пает сигнал промежуточной частоты либо с ФСС (для 1-го УПЧ), либо с контура L5C13 (для 2-го УПЧ). Коллектор транзистора VI нагружен на второй усилительный каскад, выполненный на тран­зисторах V2 и V3, включенных по каскодной схеме (ОЭ — ОБ).


Транзисторы имеют последовательное питание по постоянному току. Нагрузкой этого каскада является каскад эмиттерного повторите­ля, выполненного на транзисторе V4. Нагрузкой этого транзистора является контур L5C13, подключаемый к выводу 8 микросхемы D1 и L6C21 — к выводу 8 микросхемы D2.
Частотный детектор построен на диодах VD3 и VD4 по схеме симметричного детектора. После частотного детектора включен каскад эмиттерного повторителя, выполненный на транзисторе VT1 (КТ315Б) и предназначенный для согласования выходного сопро­тивления частотного детектора и входного сопротивления УНЧ. Тракт высокой и промежуточной частоты сигналов AM. Среди переносных радиоприемников 2-го класса только в приемнике «Оке­ан» и его модификациях в диапазонах ДВ, СВ, KB используется резонансный каскад УВЧ с перестройкой контуров во входной и коллекторной цепях. На рис. 6.7 приведена схема тракта высокой и промежуточной частот радиоприемника «Океан-203». Перестройка контуров входных, УВЧ и гетеродина осуществляется с помощью трехсекционного КПЕ (СЗ, С4, С5). Катушки входных контуров диапазонов ДВ и СВ и катушки связи с транзистором УВЧ рас­положены на ферритовом стержне магнитной антенны. Входные контуры диапазонов KB имеют автотрансформаторную связь с ан­тенной. Связь входных контуров с базой транзистора УВЧ — ин­дуктивная. Усилитель высокой частоты выполнен на транзисторе VT1. Этот же транзистор в диапазоне УКВ выполняет функцию 1-го УПЧ тракта ЧМ.
Особенностью схемы УВЧ с точки зрения подавления зеркаль­ных и других побочных каналов приема, а также обеспечения максимального усиления является включение в цепь эмиттера тран­зистора УВЧ дросселя, который вместе с конденсатором С2 обра­зует цепочку частотно-зависимой обратной связи. Эта цепочка выравнивает коэффициент усиления каскада по диапазону. С рос­том частоты принимаемого сигнала уменьшается усиление каскада УВЧ, компенсируя рост коэффициента передачи входной цепи. Преобразователь частоты диапазонов ДВ, СВ и KB выполнен по схеме с отдельным гетеродином.


Гетеродин выполнен на тран­зисторе VT3 по схеме с автотрансформаторной связью транзистора с контуром и индуктивной связью со смесителем.
Особенностью схемы преобразователя частоты является приме­нение балансного кольцевого смесителя на диодах VD1 ...VD4. Уп­рощенная схема диодного кольцевого преобразователя частоты приведена на рис. 6.8.

Рис. 6.8. Схема диодного кольцевого преобразователя частоты.
Кольцевой смеситель имеет симметричный вход для напряжения сигнала принимаемой частоты и сигнала гетеродина. Напряжение гетеродина через катушку связи L4 подводится к средней точке катушки L5. Ток гетеродина разветвляется, образуя токи плеч ба­лансного преобразователя частоты. При полной симметрии плеч на катушке L5 напряжение гетеродина отсутствует. Проводимость диодов изменяется во времени с частотой гетеродина, поэтому ток сигнала в катушке L5 изменяется с частотой гетеродина. Колеба­тельный контур L6C11C12, индуктивно связанный с катушкой L5, настроен на разностную частоту между частотами гетеродина и принимаемого сигнала, т. е. на промежуточную частоту 465 кГц. На нем выделяется напряжение промежуточной частоты.
Применение схемы кольцевого преобразователя позволяет обес­печить хорошую развязку контуров принимаемой частоты и гетеро­динного, исключив их взаимное влияние. Кроме того, в схеме коль­цевого преобразователя подавляются четные гармоники гетеродина, что способствует повышению помехозащищенности приема, а также позволяет обеспечить высокое подавление зеркального канала и сиг­налов с частотой, равной промежуточной. Схема кольцевого пре­образователя позволила вообще исключить из схемы приемника фильтр ослабления сигналов с частотой, равной промежуточной.
Тракт усиления сигналов ПЧ AM состоит из трех каскадов (см. рис. 6.7) и выполнен на транзисторах VT2, VT6, VT7. Нагруз­кой первого каскада УПЧ является четырехконтурный ФСС с внеш­ней емкостной связью (L5C15, L7C20, L9C22, LWC25C26). Нагруз­кой второго и третьего каскадов УПЧ являются одиночные резонан­сные контуры {LUC33C34 и L17C42 соответственно).


Детектор сигналов AM выполнен по схеме, аналогичной рассмот­ренной в гл. 5. Для работы АРУ используется детектор на отдель­ном диоде VD7. В остальном схема АРУ аналогична рассмотренной в § 6.1 схеме эстафетного типа.
Схема радиоприемного тракта AM магнитолы «ВЭФ-Сигма-260» также содержит УВЧ, но он апериодический (см. рис. 6.5), кото­рый выполнен на транзисторе VT2 по схеме с общим эмиттером. Напряжение АРУ подается в цепь базы транзистора VT2. Транзис­тор VT2 при работе в тракте ЧМ не используется.
Смеситель выполнен на транзисторе VT6 по схеме с общим эмиттером для принимаемого сигнала и по схеме с общей базой для сигнала гетеродина. Нагрузкой смесителя является четырехконтур-ный ФСС (L6C27, L7C32, L8C36, L11C40C41) с емкостной связью между контурами (через конденсаторы С29, С34, С38), обеспе­чивающий основную избирательность по соседнему каналу.
С емкостного делителя последнего контура ФСС сигнал ПЧ пос­тупает на базу первого каскада УПЧ, выполненного на транзис­торе VT8. Коллекторной нагрузкой транзистора в тракте AM яв­ляется контур L14C45C46. С емкостного делителя контура сигнал подается на базу транзистора VT9, выполняющего функцию вто­рого каскада УПЧ. Транзисторы VT8 и VT9 при работе в тракте AM включены по схеме с общим эмиттером.
В схеме АРУ используется детектор на отдельном диоде VD2, включенном между базой и эмиттером транзистора VT8 Напряже­ние с эмиттера транзистора VT8 подается на базу транзистора УВЧ VT2 через диод VD1, что обеспечивает эффективную работу системы АРУ при сильных сигналах на входе.
Каскады на транзисторах VT2, VT6, VT12 работают только в тракте AM. При работе тракта ЧМ эти транзисторы «закрыты» по питанию.
Раздельный тракт ВЧ-ПЧ AM в радиоприемниках 2-го клас­са с УКВ диапазоном выполняется на интегральных микросхемах серии К237 по схеме, аналогичной рассмотренной в гл. 5 (см. рис. 5.11).
Индикаторы настройки. В переносных радиоприемниках 2-го класса с УКВ диапазоном для осуществления приема радиостанций с минимальными искажениями используются различные типы стрелочных или световых индикаторов настройки.


Стрелочный индикатор настройки обычно включают в цепь питания каскада УПЧ, управляемого напряжением АРУ. При настройке на стан­цию начинает действовать напряжение АРУ и ток коллектора ре­гулируемого транзистора при этом уменьшается. Таким образом, настройка осуществляется по минимуму отклонения стрелки инди­катора настройки. Схема включения стрелочного индикатора и его работа рассмотрены в гл. 7 применительно к переносному радио­приемнику 1-го класса «Рига-104» (см. рис. 7.3).
Световые индикаторы настройки в переносных радиоприемни­ках 2-го класса используются двух типов. Более простая схема индикатора настройки применена в радиоприемной части магнито­лы «ВЭФ-Сигма-260». Схема выполнена на транзисторе VT10 (рис. 6.5), включенном в цепь АРУ. Индикатором служит лампоч­ка. При настройке на станцию напряжение АРУ запирает тран­зистор VTIO и лампочка, включенная в его цепь коллектора, гаснет. Рабочий режим индикатора устанавливается с помощью пере­менного резистора R37.
Примененный в радиоприемнике «Меридиан-202» электронно-световой индикатор настройки выполнен с использованием двух лампочек. При точной настройке на принимаемую станцию загора­ется лампочка, освещающая зеленый сектор индикатора, а при рас­стройке — лампочка, освещающая красный сектор.
Сигнал на схему индикатора настройки (см. рис. 6.6) поступа­ет с выхода детектора сигналов AM (при работе в диапазонах ДВ, СВ или KB) и со 2-го УПЧ тракта ЧМ (при работе в диапазоне УКВ). В последнем случае для подачи управляющего напряжения на схему индикатора настройки на диодах VD1 и VD2 выполнен выпрямитель. Конденсатор СП сглаживает пульсации напряже­ния, частота которых равна промежуточной. Конденсатор С19 является емкостью связи между трактом УПЧ ЧМ и выпрямите­лем. Схема индикатора настройки выполнена на транзисторах VT3, VT4 и VT5. Для экономии расхода тока от батарей питания преду­смотрена возможность включения индикатора настройки только при необходимости.


При включении индикатора и отсутствии сигнала на входе радиоприемника вместе с лампочкой El, освещающей красный сектор индикатора, одновременно загораются лампочки ЕЗ и Е4, с помощью которых подсвечивается шкала настройки приемника. При точной настройке на принимаемую станцию загорается лам­почка Е2, освещающая зеленый сектор индикатора, а красная лам­почка и лампочки подсветки шкалы настройки гаснут. Точная настройка на выбираемую станцию соответствует наиболее ярко­му свечению лампочки Е2.
Схема светового индикатора настройки работает следую­щим образом. Когда сигнал на входе отсутствует, транзистор VT3 заперт, а транзистор VT4 отперт и через него протекает мак­симальный ток. В его коллекторной цепи горит лампочка Е1, ос­вещающая красный сектор настройки индикатора настройки, и лампочки ЕЗ и Е4, освещающие шкалу настройки. Напряжение на коллекторе транзистора VT4 при этом близко к нулю, в связи с чем транзистор VT5 находится в закрытом состоянии и зеленая лампочка Е2 в его коллекторной цепи не горит.
При точной настройке приемника на станцию напряжение ПЧ, выпрямленное детектором на диодах VD1 и VD2 в тракте ПЧ ЧМ, либо напряжение с амплитудного детектора поступает на базу транзистора VT3 и открывает его. При этом транзистор VT4 зак­рывается, и ток через него прекращается, напряжение на кол­лекторе увеличивается. Часть коллекторного напряжения транзис­тора VT4 через делитель R9R10 подается на базу транзистора VT5. 1ранзистор открывается, и загорается зеленая лампочка в его коллекторной цепи. Для регулировки уровня срабатывания инди­катора предназначен резистор R6.
Стабилизатор напряжения питания. Для обеспечения нормаль­ной работы тракта высокой и промежуточной частот при пониженном напряжении питания переносные радиоприемники 2-го класса обязательно содержат стабилизатор напряжения питания. В радио­приемнике «Океан-203» (см. рис. 6.7) применен двухкаскадный стабилизатор напряжения, выполненный на транзисторах VT4 и VT5 и опорном диоде VD6 (7ГЕ2АС).


Транзистор VT5 является регулирующим элементом, на выходе которого включены нагрузка и усилитель постоянного тока на транзисторе VT4. Высокий ко­эффициент стабилизации достигается дополнительной компенса­ционной связью между входом усилителя на транзисторе VT4 и коллектором регулирующего транзистора VT5 с помощью резисто­ра R21.
Работа схемы стабилизатора осуществляется следующим об­разом. Изменение коллекторных токов транзисторов VT4 и VT5 приводит к изменению падения напряжения на резисторе R21. Это вызывает изменение смещения на эмиттере транзистора VT4 и из­менение тока коллектора этого транзистора. Изменение проис­ходит таким образом, что режим стремится к возврату в исход­ное положение. Начальное смещение на базе транзистора VT4 определяется резистором R22. Для компенсации изменения режи­мов транзисторов VT4 и VT5 на базу транзистора VT4 подается до­полнительное смещение с резистора R29, включенного в цепь эмит­тера транзистора VT5. Значение смещения определяется делите­лем напряжения R21R22. Стабилизированное напряжение снима­ется с коллектора транзистора VT5.
Тракт усиления сигналов низкой частоты в радиоприемниках 2-го класса с УКВ диапазоном строится по двум схемам: бестранс­форматорной (в моделях типа «Океан», «Меридиан») и с транс­форматорным выходом (в моделях типа «Спидола-207»).
Трансформаторные схемы рассмотрены ранее (см. гл. 4, рис. 4.7).

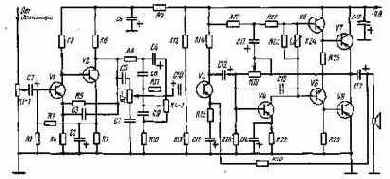

Рис. 6.9. Схема тракта низкой частоты радиоприемника «Океан-203»
В радиоприемнике «Океан-203» УНЧ имеет пять каскадов. Выходной каскад — бестрансформаторный (рис. 6.9). Предварительный усилитель выполнен на транзисторах VT1, VT2 по схеме с общим эмиттером и непосредственной связью между транзисто­рами. Смещение на базу транзистора VT1 подается с резистора R7, находящегося в цепи эмиттера транзистора VT2. Это позво­ляет улучшить температурную стабильность рабочих точек обоих транзисторов. Каскад охвачен отрицательной обратной связью по постоянному току через резисторы R1 и R2.


В тракте усиления сигналов низкой частоты предусмотрена ре­гулировка тембра как по высоким (резистор R4-1), так и по низким (резистор R2-1) частотам. Регулятор тембра включен между вторым и третьим каскадами предварительного усиления, где уровень сигнала достаточно большой и уже не сказывается влия­ние наводок.
На транзисторах VT3 и VT4 выполнен двухкаскадный усили­тель по схеме с общим эмиттером. Связь второго кас­када с последующим каскадом на транзисторе VT6 непосредствен­ная.
На транзисторах VT5 и VT6 построен фазоинверсный каскад. Фазоинверсия осуществляется за счет применения транзисторов с разной проводимостью (комплиментарная пара). Выходной кас­кад выполнен на транзисторах VT7 и VT8 по последовательной двухтактной схеме. Каскад работает в режиме, близком к режиму класса В. Связь предоконечного каскада с выходным — непосред­ственная. Это улучшает частотную характеристику усилителя в об­ласти нижних частот благодаря отсутствию переходного конден­сатора.
С выхода УНЧ через резистор R20 сигнал обратной связи по­дается в цепь эмиттера транзистора VT3, а через переменный рези­стор R19 — в цепь базы транзистора VT4. Через цепочку R19, С13, R2I, R23 в цепь коллектора транзистора VT4 подается сигнал по­ложительной обратной связи для улучшения симметрии выходно­го каскада. Кроме того, существует частотно-зависимая обратная связь цепи коллектора транзистора VT4 в цепью базы через кон­денсатор С15.
Температурная стабилизация оконечных каскадов УНЧ дости­гается с помощью терморезистора R24.
Выходной каскад через конденсатор СП нагружен на громко­говоритель. Величина емкости конденсатора СП 500 мкФ обес­печивает равномерное усиление в области нижних частот. Для ослабления связи каскадов через общий источник батарея питания защунтирована конденсатором С16 емкостью 500 мкФ.
В радиоприемниках 2-го класса «Меридиан-202», «Мериди-ан-206» в каскадах предварительного усиления сигналов низкой частоты используется интегральная микросхема К237УР1 (рис. 6.10.).


Первый каскад тракта УНЧ выполнен на транзис­торе VT1, включенном по схеме с общим эмиттером. Между кас­кадами на транзисторе и микросхеме включен регулятор тембра по верхним (R2-1) и нижним (R2-2) звуковым частотам.
Двухтактный выходной бестрансформаторный каскад также имеет свои особенности. Он выполнен на четырех транзисторах (VT2...VT5), включенных попарно в виде составных транзисторов с разнополярной проводимостью, VT2 (МП35), VT3 (МП39), и VT4 (ГТ404Б), VT5 (ГТ402Б).
Первый каскад предварительного усиления на транзисторе VT1 охвачен отрицательной обратной связью по напряжению че­рез резистор R2 и по току за счет отсутствия конденсатора, шун­тирующего резистор R4. Сигнал с нагрузки VT1 (резистора R3) на следующий каскад на микросхеме подается через цепи регули­ровки тембра.

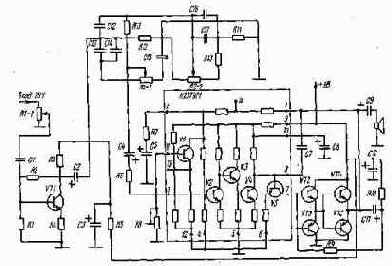

Рис. 6.10. Схема тракта низкой частоты радиоприемника «Меридиан-202»
Сигнал поступает на вывод 3 микросхемы. Чувствительность и входное сопротивление усилителя, выполненного на микросхеме, определяются величиной сопротивления резистора R6, включенного последовательно в цепь вывода 3 микросхемы. Значительное уменьшение сопротивления этого резистора нежелательно, так как приводит к уменьшению глубины обратной связи и увеличе­нию влияния характеристики входного сопротивления на устойчи­вость работы УНЧ. Частотная характеристика УНЧ в области низ­ких звуковых частот определяется постоянной времени цепочек R6, С4 и R7, С5.
Микросхема содержит пять транзисторов. На транзисторах V2, V3 и V4 выполнен трехкаскадный предварительный усили­тель с обратной связью по постоянному току. Первый и третий каскады выполнены по схеме с общим эмиттером, а второй кас­кад (на транзисторе V3) является эмиттерным повторителем. Этот каскад является согласующим между первым и третьим каскадами для исключения шунтирования предыдущего каскада малым входным сопротивлением последующего. Применение промежу­точного эмиттерного повторителя позволяет также уменьшить зависимость усиления схемы при разбросе параметров транзисто­ров.


На транзисторе V5 микросхемы выполнен предоконечный кас­кад с коллекторной симметричной нагрузкой. Связь предоконечного каскада с выходным — непосредственная, без переходных кон­денсаторов.
Для повышения температурной стабильности и улучшения ка­чественных показателей УНЧ охвачен местными и общими петля­ми обратной связи. Выходной каскад через резистор R9 охвачен -положительной обратной связью. Кроме того, для обеспечения высокой линейности и необходимой полосы пропускания весь уси­литель низкой частоты охвачен общей отрицательной обратной связью. Для этого вывод 1 микросхемы соединен с точкой симмет­рии выходного каскада. В этой же цепи находится и цепочка R7, С5, подключенная к выводу 2 микросхемы. Конденсатор С7 яв­ляется фильтрующим и исключает обратную связь по переменно­му току.
Подключаемый к выводу 11 микросхемы подстроечный резис­тор R8 предназначен для обеспечения симметрии и получения мак­симальной выходной мощности усилителя низкой частоты.
Емкость конденсатора С8, подключаемого к выводу 10 микро­схемы, выбирается из условия обеспечения необходимой степени сглаживания пульсаций напряжения источника питания.
Блек питания. В современных моделях переносных радиопри­емников 2-го класса с УКВ диапазоном наряду с батарейным питанием используется питание от сети переменного тока напря­жением 127 или 220 В с помощью встроенного блока питания. На рис. 6.11 приведена схема блока питания от сети радиоприемника «Океан-205». В состав блока пи­тания входят: выпрямитель напря­жения питания, выполненный по мостовой схеме на четырех дио­дах VD1...VD4 (Д226) и стаби­лизатор напряжения выполненный по компенсационной схеме с одно-каскадным усилителем обратной связи.
На транзисторе VT2 выполнен каскад, работающий в режиме усилителя постоянного тока, а на транзисторе VT1 — регулирующий каскад. Напряжение обратной связи подается в цепь базы транзистора VT2 с потенциометра R3, ко­торый составляет часть делителя R3R4, включенного параллельно нагрузке.


При увеличении напряжения на выходе увеличивается ток ба­зы транзистора VT2, а вместе с ним и ток его коллектора. Это при­водит к увеличению падения напряжения на резисторе R2 и Уменьшению тока базы транзистора VT1, что, в свою очередь, увеличивает сопротивление между эмиттером и коллектором транзистора VT1 и соответственно напряжение между эмитте­ром и коллектором. В результате увеличение выходного напряжения в значительной мере компенсируется.

Рис. 6.11. Схема блока питания от сети радиоприемника «Океан-205»
С помощью переменного резистора R3 можно изменять напряже­ние на нагрузке почти от нулевого значения до величины опорно­го напряжения стабилитрона VD5 (Д814А). Стабилизированное напряжение снимается с эмиттера транзистора VT1. Конденсатор С1 уменьшает пульсации выпрямленного напряжения.
Контрольные вопросы
1. Как работает схема эстафетной АРУ в радиоприемнике «ВЭФ-201»?
2. Какие существуют особенности схем АРУ радиоприемников «Меридиан» и «Геолог»?
3. Какие схемные решения используются в блоках УКВ радиоприемников 2-то класса для ограничения усиления при приеме сигналов с большим уровнем?
4. Объясните построение схемы блока УКВ радиоприемника «Меридиан-202», выполненного на интегральной микросхеме.
5. Охарактеризуйте варианты построения совмещенного тракта УПЧ АМ-ЧМ в радиоприемниках и магнитолах 2-го класса.
6. Объясните построение схемы тракта УПЧ ЧМ в радиоприемнике «Мери­диан-202».
7. Объясните работу каскада кольцевого преобразователя частоты радиоприем­ника «Океан».
8. Какие типы индикаторов настройки используются в радиоприемниках и маг­нитолах 2-го класса?
9. Объясните работу схемы электронно-светового индикатора настройки в радиоприемнике «Меридиан-202».
10. Как работает стабилизатор напряжения питания в радиоприемнике «Океан-203»?
11. Как построен тракт низкой частоты в радиоприемнике «Океан-203»?
12. Как построен тракт низкой частоты, выполненный с использованием ин­тегральной микросхемы, в радиоприемнике «Меридиан-202»?
13. Объясните построение схемы и работу блока питания от сети переменного тока радиоприемника «Океан-205».
