МКПпАБпШп- кабель дальней связи


ТУ 16К.17-034-99



Материал жилы медь
Заполнитель отсутствует
Экран отсутствует
Броня есть

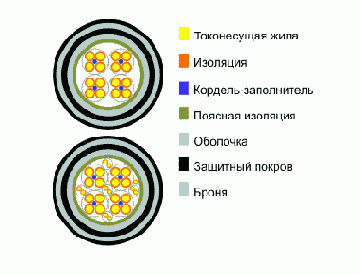

Жила - мягкая медная проволока

Изоляция -трёхслойная полиэтиленовая: плёнка высокого давления (ПВД) - пористая смесь ПВД и ПЭ низкого давления (ПНД) - наружная крашенная плёнка ПНД

Звёздная четвёрка скручена из четырёх изолированных жил вокруг корделя-заполнителя

Сердечник - скручен из четырёх или семи звёздных четвёрок, либо из четырёх или семи звёздных четвёрок и пяти вспомогательных пар 2*0,7мм и одной вспомогательной жилы диаметром 0,7мм

Поясная изоляция - спирально наложенные ленты кабельной бумаги

Оболочка - сварная алюминиевая трубка толщиной 1,8 мм или 2,5мм

Защитный покров - шланг из ПВД по оболочке и дополнительный шланг из ПВД по броне

Броня - из спирально наложенных стальных лент

Назначение:
для прокладки вдоль железных дорог и эксплуатации в стационарных условиях в цифровых системах передачи со скоростью до 34368 кБит/с и аналоговых системах передачи в диапазоне до 550 кГц, работающих при переменном напряжении дистанционного питания до 690 В/ 50 Гц или постоянном напряжении до 1000 В.

Условия эксплуатации и монтажа:

рабочая температура - от -50 до +50 °С;

минимальный срок службы в нормальных условиях эксплуатации - 30 лет;

рекомендуемая прокладка - в телефонной канализации, в трубах, блоках и грунте при отсутствии больших растягивающих усилий и повышенного электромагнитного влияния

температура прокладки - не ниже -10 °С;

величина монтажных изгибов - не менее 15 диаметров по оболочке.

Электрические характеристики:

сопротивление токопроводящих жил при температуре 20 °С, Ом/км, не более:
- для жил четвёрок - 21,2;

- для вспомогательных пар - 55,0;

омическая асимметрия жил в рабочей паре, Ом/825м, не более:

-высокочастотных/низкочастотных четвёрок
для размерности 4*4 - 0,24/-

для размерности 7*4 - 0,24/0,25

сопротивление изоляции, при температуре 20 °С, МОм/км не менее:

-жил четвёрок/жил вспомогательных пар
для размерности 4*4 - 12000/-

для размерности 7*4 - 12000/10000

рабочая емкость, нФ на 1 км длины:
для размерности 4*4 - 23,5 ±1

для размерности 7*4 - 24,5 ±1

переходное затухание на ближнем конце между парами в/ч четвёрок, дБ/км, не менее:

- в диапазоне до 252 кГц - 61

- на частоте 4200/17000кГц - 39/29

защищённость на дальнем концемежду парами в/ч четвёрок, дБ/км, не менее: в диапазоне до 252 кГц - 73

-для внутричетвёрочных комбинаций при 4200/17000 кГц, не менее - 32/11

-для межчетвёрочных комбинаций при 4200/17000кГц, не менее - 43/21
