Справочник по электрическим кабелям,проводам и шнурам


КЛАССИФИКАЦИЯ КАБЕЛЬНОЙ ПРОДУКЦИИ И ЕЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ - стр. 28


Следят, чтобы оси скручиваемых жил лежали на одной или близкой окружности, в этом случае все скручиваемые жилы будут подвергаться одинаковым условиям при изгибах кабеля. Промежутки между основными жилами кабеля используют для размещения жил меньшего сечения или усиливающих (грузонесущих) заполнений. На рис. 1.7 приведена схема использования промежутков между основными жилами для размещения вспомогательных жил меньшего диаметра. При скрутке жил в кабель избегают размещения вспомогательных жил в центре кабеля, так как при растягивании кабеля наибольшее усилие испытывает центральная жила, а остальные жилы будут первоначально раскручиваться и уплотняться, а затем растягиваться. Направление скрутки изолированных жил выбирают противоположным направлению скрутки нижележащего повива; направление верхнего повива обычно имеет правую скрутку. Шаги скрутки изолированных жил в кабель принимают от 10 до 20 D, в зависимости от условий эксплуатации кабелей.

В особо гибких кабелях изолированные жилы скручивают в одном направлении. Для облегчения монтажа все жилы выполняют с изоляцией различного цвета или применяют счетную жилу (пару, четверку) и направляющую жилу (пару, четверку) отличительной расцветки.

Таблица 1.17. Соотношение сечений, мм2, рабочих и заземляющих (нулевых) жил

Рабочая жила

Заземляющая (нулевая) жила

Рабочая жила

Заземляющая (нулевая) жила

0,75

0,75

35

16

1,0

1,0

50

25

1,5

1,0

70

25

2,5

1,5

95

35

4

2,5

120

35

6

4

150

50

10

6

185

50

16

10

240

70

25

16

300

70

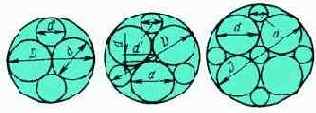

Рисунок 1.7. Схема скрутки изолированных жил различного диаметра в кабель.

ПУЧКОВАЯ И РАЗНОНАПРАВЛЕННАЯ СКРУТКА КАБЕЛЕЙ

Пары и четверки городских телефонных кабелей, а также сигнально-блокировочных кабелей скручивают в кабель по системам пучковой или разнонаправленной скрутки. Применяется также разнонаправленная скрутка изолированных жил силовых кабелей с пластмассовой изоляцией.
