Справочник по электрическим кабелям,проводам и шнурам


РАДИОЧАСТОТНЫЕ КАБЕЛИ - стр. 17


/p>

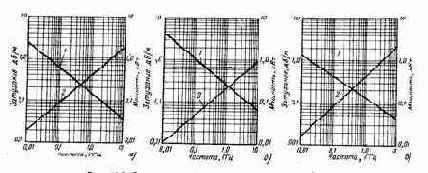

Рисунок 19.3. Зависимости Р и ? от частоты для кабелей:

а - РК50-7-11, б - РК75-7-11, в - РК100-7-11; 1 - допускаемая мощность Р на входе при t = 40°С и КСВн-1; 2 - коэффициент затухания ? при t = 20°С

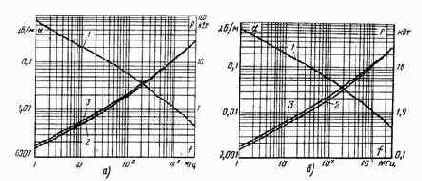

Рисунок 19.4. Зависимости Р и ? от частоты для кабелей:

а - РК50-24-15, б - РК75-24-25, 1 - допускаемая мощность Р на входе при t = 40°С и КСВн-1; 2 – ? при 20°С; 3 - ? в рабочем режиме при t = 40°С и Рmax

Рисунок 19.5. Радиочастотный коаксиальный кабель РК50-7-22 со сплошной Ф-4 изоляцией

Таблица 19.10. Электрические параметры крупногабаритных радиочастотных коаксиальных кабелей со сплошной ПЭ изоляцией

Марка

Технические требования

Справочные данные

z, Ом

?, ?Б/м, при f, МГц

Uисп, кВ

Uкор, кВ

Длительно-допустимый ток при 1,76 МГц, А

I, А, при f = 1,76 МГц и нагрузке

Uисп, кВ, при f = 1,76 МГц и нагрузке

15

200

сопротивление связи, МОм/м

при 50 Гц

при 1,76 МГц

непрерывной

прерывной

повторно-кратковременной

непрерывной

прерывной

повторно-кратковременной

РК50-13-15

50±2

0,014

-

1

10

7

7

17

17

19

-

6

-

-

РК50-13-17

50±2

0,018

-

50

10

7

7

16

16

18

-

6

-

-

РК50-17-17

50±2

0,016

-

50

25

10

9

20

-

-

-

7

-

-

РК50-24-15

50±2

0,009

-

1

25

15

14

29

29

33

-

8

10

13

РК50-24-16

50±2

-

0,052

1

25

22

22

28

28

-

-

8

-

-

РК50-24-17

50±2

0,012

-

50

25

15

13

27

27

31

125

8

10

12

РК50-33-15

50±2

0,0075

-

1

25

22

20

34

34

40

165

9

11

19

РК50-33-17

50±2

0,010

-

50

25

22

17

26

33

37

160

9

11

19

РК50-44-15

50±2

0,006

0,04

1

25

25

22

42

42

49

240

10

12

21

РК50-44-17

50±2

0,008

-

50

25

25

22

38

38

46

220

10

12

21

РК75-13-11

75±3

-

0,1

12

-

6

-

-

-

-

-

-

-







0,65*























РК75-13-15

75±3

0,014

0,08

1

10

7

7

12,5

12,5

-

-

6

-

-

РК75-13-17

75±3

0,014

-

5

10

7

7

12,5

13

14

65

6

6

6,5

РК75-13-18

75±3

0,03

-

50

10

6

6

11

11

12

50

6

6

6,5

РК75-17-17

75±3

0,012

-

5

18

12

8

16

17

18

80

7

8

9

РК75-24-15

75±3

0,009

-

1

25

15

13

21

21

25

100

9

11

12

РК75-24-17

75±3

0,009

-

5

25

15

13

21

22

25

100

9

11

12

РК75-24-18

75±3

0,02

-

50

25

13

12

17

18

19

80

9

11

12

РК75-33-15

75±3

0,0075

-

1

25

22

17

27

27

33

135

10

12

16

РК75-33-17

75±3

0,0075

-

5

25

22

17

27

28

33

135

10

12

16

РК75-44-15

75±3

0,006

-

1

25

25

22

34

34

42

190

11

13

21

РК75-44-17

75±3

0,006

-

5

25

25

22

34

36

42

190

11

13

21

* На частоте 600 МГц.







<
