ШНУРЫ И ПРОВОДА СОЕДИНИТЕЛЬНЫЕ ДЛЯ БЫТОВЫХ ЭЛЕКТРИЧЕСКИХ МАШИН И ПРИБОРОВ

11.1. НОМЕНКЛАТУРА

Шнуры и провода с пластмассовой и резиновой изоляцией предназначены для присоединения различных электрических машин, приборов, радиоаппаратуры, телевизоров и других подвижных и неподвижных установок бытового и назначения к электрическим сетям переменного напряжения до 380/660 В при температуре от -40 до -+40 °С (шнур ШВПТ до +90°С).

Приведенные далее данные о проводах и шнурах, выпускаемых по ГОСТ 7399-80, полностью соответствуют требованиям стандартов: МЭК 245-4, МЭК 227-5, СЕЕ2 (1973),СЕЕ13 (1973), СТ СЭВ 586-77 и СТ СЭВ 588-77. Они изготовляются климатических исполнений У или Т категорий размещения 1, 2, 3 и 4 по ГОСТ 15150-69.

Длительно допустимая температура нагрева токопроводящих жил шнуров и проводов с резиновой и ПЭ изоляцией до 65 °С, с ПВХ изоляцией до 70 °С, а с изоляцией из кремнийорганической резины до 150 °С.

Шнуры и провода изготовляют двух-, трех- и четырехжильными сечениями от 0,20 до 4 мм2. Номенклатура шнуров и проводов приведена в табл. 11.1, а сортамент - в табл. 11.2.

Таблица 11.1. Номенклатура соединительных шнуров и проводов для бытовых электрических машин и приборов с жилами из медных проволок

Марка

Код ОКП

Наименование

Преимущественные области применения



ГОСТ, ТУ

Шнуры нормальной гибкости

ШВП-1

3553330300

С ПВХ изоляцией, параллельными жилами без разделительного основания, на переменное напряжение до 380/380 В

Для радиоприемников, телевизоров, бытовых трансформаторов, паяльников и других подобных приборов, если шнур редко подвергается механическим деформациям

ГОСТ 7399-80

ШПП

3578310100

С ПЭ изоляцией на переменное напряжение до 100/100 В

Для абонентских громкоговорителей, если шнур редко подвергается механическим деформациям

То же

ШВП-3

3553130600

С ПВХ изоляцией, с разделительным основанием, на переменное напряжение до 220/220 В

Для бытовых холодильников и других подобных приборов, если шнур редко подвергается механическим деформациям

” ”

ШВПТ

3553508000

С ПВХ изоляцией, нагревостойкий, на переменное напряжение до 42 В

Для переносных ламп, для легковых автомобилей

” ”

ШПС

3553130500

С ПВХ изоляцией со скрученными жилами, в ПВХ оболочке, подвесной, грузонесущий, на переменное напряжение до 220/220 В

Для светильников, подвешиваемых на электрическом шнуре

” ”

Шнуры и провода повышенной гибкости

ПВС

3555130200

Провод гибкий со скрученными жилами, с ПВХ изоляцией, в оболочке, на переменное напряжение до 380/660 В

Для полотеров, пылесосов, стиральных машин, электрорадиаторов, шнуров-удлинителей, удлинителей-разветви-телей, бойлеров и других подобных бытовых машин и приборов, если провод подвергается истиранию и действию влаги в условиях средних механических воздействий

” ”

ПРС

3555140100

Провод с резиновой изоляцией, в резиновой оболочке на переменное напряжение до 380/660 В

То же

” ”

ШВВП

3553330300

Шнур гибкий со скрученными жилами с ПВХ изоляцией и в оболочке, плоский на переменное напряжение до 220/220 В

Для настольных, настенных и напольных светильников, вентиляторов, радиоаппаратуры, кофеварок, чайников, паяльников, грелок, сферических отражателей, кастрюль, сушилок, бытовых трансформаторов, удлинителей-разветви-телей и других приборов, если шнур часто подвергается легким механическим деформациям. В приборах, имеющих в зоне соединения шнура или провода с прибором температуру, превышающую 70 °С, должна быть вставка из нагревостойкого шнура или провода

” ”

ШВЛ

3553131000

То же, круглый

Для бытовых щеток, полотеров, пылесосов, напольных отопительных приборов, бойлеров, удлинителей-разветвителей и других подобных машин и приборов, если шнур подвергается действию влаги в условиях легких механических воздействий

” ”

ШВП-2

3553330200

Шнур гибкий с ПВХ изоляцией, параллельными жилами без разделительного основания на переменное напряжение 220/220 В

То же, что ШВВП

” ”

ШВП-4

3553130000

То же с разделительным основанием

То же, что ШВП-3

” ”

ШРО

3553540500

Шнур гибкий со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки или синтетической нити, на переменное напряжение до 220/220 В

Для утюгов домашнего обихода, кофеварок, чайников, кастрюль, грелок и других подобных приборов, если шнур часто подвергается легким механическим деформациям

” ”

ШРС

3555141300

Шнур с резиновой изоляцией в резиновой оболочке, на переменное напряжение 380/380 В

Для бытовых электроплиток, щеток, полотеров, пылесосов, напольных отопительных приборов, бойлеров, утюгов для домашнего обихода, удлинителей, удлинителей-разветвителей и других подобных приборов, если шнур подвергается действию влаги в условиях легких механических воздействий

” ”

ШТР

3553150100

Шнур повышенной гибкости, нагревостойкий, со скрученными жилами, с изоляцией и в оболочке из кремнийорганической резины, на переменное напряжение 220/220 В

Для электрических утюгов домашнего обихода и промышленного применения, электроплиток и других подобных приборов, если шнур подвергается легким механическим деформациям и нагреву

” ”

Шнуры в оболочках особых расцветок

ШВЛЗ

3555132300

С ПВХ изоляцией, в оболочке золотистого цвета, на переменное, напряжение 380/380 В

Для присоединения светильников с хрустальными элементами к электрической сети, а также для внутреннего монтажа хрустальных люстр

ТУ 16.705.269-83

ШВЛС

3555132100

То же, в оболочке серебристого цвета

То же

То же

ШВОЗ

3553533300

С ПВХ изоляцией в оплетке из синтетических нитей золотистого цвета на переменное напряжение 380/380 В

” ”

” ”

ШВОС

3553533400

То же серебристого цвета

” ”

” ”

ШВП

3553131700

Плоский с параллельно уложенными жилами, с ПВХ изоляцией на переменное напряжение 380/380 В

” ”

” ”

ШВПЛ

3553131800

То же, с жилами из луженых проволок

” ”

” ”

<
Таблица 11.2. Сортамент шнуров и проводов для бытовых электрических машин и приборов



Марка



Число жил при S, мм 2



0.2



0.35



0.5



0.75



1.0



1.5



2.5



4.0



ШВП-1





2



2



2











ШВП-3









2; 3











ШПП



2

















ШВПТ





2















ШПС







2; 3



2; 3











ПВС







2; 3



2; 3; 4



2; 3; 4



2; 3; 4



2; 3; 4





ПРС







2; 3



2; 3; 4



2; 3; 4



2; 3; 4



2; 3; 4



2; 3; 4



ШВВП





2



2; 3



2; 3



2









ШВЛ







2; 3



2; 3











ШВП-2





2



2



2











ШВП-4









2











ШРО





2



2; 3



2; 3



2; 3









ШРС







2; 3



2; 3; 4











ШТР







2; 3



2; 3



2; 3



2; 3







ШВП







2; 3













ШВПЛ







2; 3













ШВОС



2







2; 3











ШВОЗ









2











ШВЛС









2











ШВЛЗ









2









 -

11.2. КОНСТРУКЦИЯ ШНУРОВ

Токопроводящие жилы шнуров силовых скручивают из медных отожженных проволок по конструкциям классов 3, 4, 5 и 6 по ГОСТ 22483-77 с левым направлением скрутки.


Предельно допустимое отклонение от номинальных внешних размеров шнуров и проводов с резиновой изоляцией + 5%, с ПВХ и ПЭ изоляцией + 10%.

Строительная длина проводов и шнуров не менее 50 м. Допускается в партии не более 10% отрезков длиной не менее 10 м.

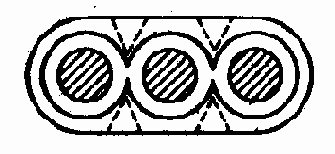

Рисунок 11.1. Схема шнура ШПС



Рисунок 11.2. Схема шнура ШПП



Рисунок 11.3. Схема шнура ШВП-2



Рисунок 11.4. Схема шнура ШВВП



Рисунок 11.5. Схема шнуров ШВЛ, ШВС, ШПС и ШТР



Рисунок 11.6. Схема шнуров ШРО и ШРС

Таблица 11.3. Конструктивные элементы шнуров и проводов для бытовых электрических приборов и машин

Марка

Токопроводящая жила

Изоляция

Оболочка или защитное покрытие

S, мм2

Класс жилы по ГОСТ 22483-77

Материал и конструкция

Толщина изоляции, мм

Шнуры и провода нормальной гибкости

ШВП-1

0,350,500,75

4

ПВХ пластикат поверх двух параллельно уложенных жил, в поперечном сечении в форме восьмерки

0,8

4

3

ШПП

0,20

4

То же, но из ПЭ

0,5

” ”

ШВП-3

0,75

3

ПВХ пластикат поверх двух или трех параллельно уложенных жил, в поперечном сечении двухжильные шнуры в форме восьмерки

0,9

” ”

ШВПТ

0,20

4

ПВХ пластикат поверх двух параллельно уложенных жил, с надрезами

0,55 (не менее 0,30)

” ”

ШПС

0,5

4

Две или три жилы с ПВХ изоляцией скручены с шагом не более 25D

0,5

ПВХ пластикат толщиной 0,8 мм

ПВС

0,5-2,5

5

Две, три или четыре жилы с ПВХ изоляцией скручены с шагом не более 12 D, с заполнением синтетическим волокном

0,5

ПВХ пластикат толщиной 0,8 мм для жил сечением 0,5-1,0 мм2, 0,9 мм - для 1,5 мм2; 1,0 мм - для 2,5 мм2

ПРС

0,5-4,0

5

Две, три или четыре жилы с резиновой (типа РТИ-2) изоляцией скручены с шагом не более 12 D, с заполнением синтетическим волокном

0,6

Резина типа РШ-2 толщиной 1,0 мм для жил сечением до 1,5 мм2, 1,2 мм - для жил сечением до 2,5 - 4 мм2

ШВВП

0,35

5

ПВХ пластикат поверх двух или трех параллельно уложенных гибких жил, в поперечном сечении двухжильные в форме восьмерки

0,5

ПВХ пластикат толщиной 0,5 мм

0,50

5 или 6

0,75

5 или 6

1,00

5

ШВЛ

0,5 и 0,75

5

Изолированные ПВХ пластикат жилы скручены с шагом не более 12 D, с заполнением синтетическим волокном

0,5

То же 0,6 мм

ШВП-2

0,35

5

Эластичный ПВХ поверх двух параллельно уложенных жил, в поперечном сечении в форме восьмерки

0,8

Отсутствует

0,50

5 или 6

0,75

5 или 6

ШВП-4

0,75

5

ПВХ пластикат поверх двух параллельно уложенных жил, в поперечном сечении в форме восьмерки

0,9

” ”

ШРО

0,35-1,0

5

Две или три изолированные резиной типа РТИ-2 жилы скручены с шагом не более 10 D, с заполнением синтетическим волокном

0,6

Оплетка хлопчатобумажной швейной или синтетической нитью плотностью не менее 96 % или резиновая

ШРС

0,5 или 0,75

5

Две, три или четыре жилы с резиновой изоляцией скручены с шагом не более J2 D, с заполнением синтетическим волокном

0,6

Резина типа РШ-2 толщиной 0,9 мм

ШТР

0,5-1,0

6

Две или три жилы повышенной гибкости с кремнийорганической резиновой изоляцией скручены с шагом не более 10 D, с заполнением синтетическим волокном

0,6

Оболочка из кремнийорганической резины толщиной 0,8 мм

1,5

5

ШВЛЗ, ШВЛС

0,75

5

Две или три жилы с ПВХ изоляцией, с заполнением синтетическим жгутом, поверх которого наложена металлизированная лавсановая пленка желтого или серебристого цвета

0,5

Оболочка из ПВХ пластиката прозрачного желтого цвета или неокрашенного толщиной 0,8 мм

ШВОЗ, ШВОС

0,75

5

То же, но поверх скрученных жил оплетка из синтетических нитей золотистого или серебристого цвета

0,5

Отсутствует

ШВП

0,75

3

Уложенные параллельно жилы изолированы ПВХ пластикатом желтого цвета

0,8

” ”

ШВПЛ

0,75

3

То же, но изолированы прозрачным неокрашенным ПВХ пластикатом

0,8

” ”

<


Таблица 11.4. Расцветка изоляции и оболочки проводов и шнуров для бытовых электрических машин и приборов



Марка



Цвет изоляции



Цвет оболочки (оплетки)



ШВП-1



Белый, серый, зеленый, коричневый, красный, синий, голубой, черный, желтый, слоновой кости



-



ШПП



Белый, серый, зеленый, коричневый, желтый



-



ШВП-3



Белый, серый, черный



-



ШВПТ



Черный



-



ШПС



Различный между жилами, любой из цветов



Белый, желтый, синий, голубой, коричневый, серый, зеленый, красный



ПВС



То же, заземляющая жила желто-зеленая



Черный, коричневый, серый, зеленый, синий, голубой, красный



ПРС



То же



Черный, серый



ШВВП



” ”



Белый, желтый, синий, голубой, коричневый, серый, зеленый, красный, черный



ШВЛ



” ”



Черный, коричневый, серый, зеленый, синий, голубой, красный



ШВП-2



Белый, серый, зеленый, коричневый, красный, синий, голубой, черный, желтый, слоновой кости



-



ШВП-4



Белый, серый, черный



-



ШРО



Различный между жилами, любой из цветов



Черно-белый, коричневый, сине-белый, коричнево-белый



ШРС



То же



Черный, серый



ШТР



” ”



Белый, красный



ШВОЗ, ШВЛЗ



Любой



Золотистый



ШВОС, ШВС



” ”



Серебристый

11.3. АРМИРОВАННЫЕ И РАЗДЕЛАННЫЕ МЕРНЫЕ ШНУРЫ

Шнуры для бытовых электрических машин и приборов изготовляют и поставляют строительными длинами и мерными отрезками 1,7; 2,2; 3,7; 4,2; 6,2; 10; 15; 25 и 50 м

с допуском ± 3 % с разделанными или армированными концами. По согласованию шнуры и провода могут поставляться другими длинами.

Отрезки шнуров могут быть: а) разделаны с одного конца; б) разделаны с обоих концов; в) армированы штепсельной двухполюсной неразборной вилкой; г) армированы с одного конца штепсельной двухполюсной неразборной вилкой, с другого - приборной розеткой.

При разделке отрезков шнуров с их концов снимают оболочку на длине, соответствующей конструкции применяемой арматуры. С концов жил удаляется изоляция на длине 10-15 мм, а токопроводящая жила подкручивается и облуживается оловянно-свинцовым припоем.


Концы жил, подлежащие креплению под головку винта, должны быть заделаны, глухой облуженной петлей.

Изолирование и крепление мест разветвления разделанных концов жил должно производиться в соответствии с конструкторской документацией.

Шнуры, армированные с одного конца штепсельной вилкой, если отсутствует указание потребителя, с другого конца разделываются на длине 30-40 мм, а трехжильный шнур - на длине 50 мм. С концов жил удаляют изоляцию на длине 10-15 мм, а жилу подкручивают и облуживают.

Армирование производят путем присоединения к концам жил шнуров и закрепления заранее изготовленных с карболитовыми корпусами съемных контактных вилок и приборной или соединительной розетки либо опрессованием неразборных вилок и розеток резиной или ПВХ пластикатом.

Разделанные или армированные соединительные шнуры маркируют путем дополнения основной марки шнура индексом через дефис:

Р1 и Р2 - для мерных шнуров, разделанных с одного или обоих концов;

В - армированные вилкой;

А - армированные вилкой и розеткой;

У - армированные вилкой и соединительной (удлинительной) розеткой.

Провода и шнуры с разделанными или армированными концами должны отвечать соответствующей технической документации.

Удлинители изготовляют из шнуров сечением 2*0,75 мм2. Концевые запрессовки удлинителей выполняются 11 конфигураций.

Запрессовка неразборных штепсельных вилок выполняется 17 различных конфигураций с прямолинейным или круглым очертанием.

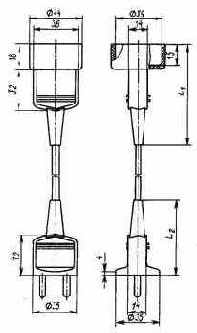

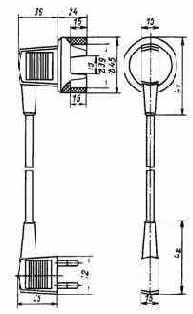

На рис. 11.7-11.9 показаны представители армированных шнуров.



Рисунок 11.7. Шнур с концевой заделкой неразборной штепсельной вилкой

Таблица 11.5. Внешние размеры или диаметр и масса двухжильных шнуров и проводов ШВП-1, ШВП-3, ШПП, ШВПТ, ШПС, ПВС, ПРС, ШВВП, ШВЛ,

ШВП-2,ШВП-4,ШРО, ШРС, ШТР, ШВП, ШВПЛ, ШВОС, ШВОЗ, ШВЛС, ШВЛЗ


Марка

Диаметр или размеры, мм, при S, мм2

g, кг/км, при S, мм2

0,2

0,35

0,50

0,75

1,0

1,5

2,5

4,0

0,2

0,35

0,50

0,75

1,0

1,5

2,5

4,0

ШВП-1

-

2,4*4,8

2,5*5,0

2,7*5,4

-

-

-

-

-

17,7

20,7

27,0

-

-

-

-

ШВП-3

-

-

-

2,9*6,3

-

-

-

-

-

-

-

28,6

-

-

-

-

ШПП

1,6*3,2

-

-

-

-

-

-

-

7,3

-

-

-

-

-

-

-

ШВПТ

1,72*3,44

-

-

-

-

-

-

-

9,6

-

-

-

-

-

-

-

ШПС

-

-

5,4

5,8

-

-

-

-

-

-

39,2

48,2

-

-

-

-

ПВС

-

-

5,5

6,0

6,7

7,6

9,1

-

-

-

38,4

47,9

60,9

86,5

123

-

ПРС

-

-

6,3

6,8

7,0

8,2

9,5

10,6

-

-

53,2

64,2

71,1

98

141

186

ШВВП

-

2,75*4,5

2,9*4,9

3,2*5,4

3,3*5,7

-

-

-

-

18,7

23,4

30,2

35,8

-

-

-

ШВЛ

-

-

5,1

5,6

-

-

-

-

-

-

34,1

43,2

-

-

-

-

ШВП-2

-

2,35*4,7

2,6*5,1

2,8*5,6

-

-

-

-

-

16,2

20,5

26,8

-

-

-

-

ШВП-4

-

-

-

3,0*6,4

-

-

-

-

-

-

-

29,2

-

-

-

-

ШРО

-

4,9

5,3

5,8

6,1

-

-

-

-

27,2

33,1

41,8

48,7

-

-

-

ШРС

-

6,1

6,6

-

-

-

-

-

-

50,5

61,3

-

-

-

-

ШТР

-

5,9

6,4

6,6

7,6

-

-

-

-

44,4

54,5

61,1

86,4

-

-

ШВП

-

2,5*5,0

-

-

-

-

-

-

21,1

-

-

-

-

-

ШВПЛ

-

2,5*5,0

-

-

-

-

-

-

21,4

-

-

-

-

-

ШВОС

-

4,9

-

-

-

-

-

-

31,3

-

-

-

-

-

ШВОЗ

-

6,1

-

-

-

-

-

-

40,0

-

-

-

-

-

ШВЛС

-

6,1

-

-

-

-

-

-

40,0

-

-

-

-

-

ШВЛЗ

-

6,1

-

-

-

-

-

-

40,0

-

-

-

-

-

<


Таблица 11.6. Внешние размеры или диаметр и масса трехжильных шнуров и проводов ШВП-3, ШПС, ПВС, ПРС, ШВВП, ШВА, ШРО, ШРС, ШВЛ, ШВПЛ, ШВОС, ШТР



Марка



Диаметр или размеры, мм, при S, мм2



g, кг/км, при S, мм2



0,50



0,75



1,0



1,5



2,5



4,0



0,50



0,75



1,0



1,5



2,5



4,0



Швп-3



-



2,9*9,7



-



-



-



-



-



42,9



-



-



-



-



ШПС



5,7



6,1



-



-



-



-



46,2



58



-



-



-



-



ПВС



5,8



6,3



7,1



8,0



9,6



-



45,6



57,1



73,7



104



151



-



ПРС



6,6



7,2



7,4



8,6



10,0



11,1



62,3



77,2



86,6



118



173



228



ШВВП



2,9*6,8



3,2*7,6



-



-



-



-



34,4



44,6



-



-



-



-



ШВА



5,4



5,9



-



-



-



-



41,1



52,2



-



-



-



-



ШРО



5,6



6,2



6,5



-



-



-



43,4



55,3



65,4



-



-



-



ШРС



6,4



7,0



-



-



-



-



59,6



74,2



-



-



-



-



ШВЛ



2,6*7,5



-



-



-



-



-



31,1



-



-



-



-



-



ШВПЛ



2,5*7,5



-



-



-



-



-



31,4



-



-



-



-



-



ШВОС



-



5,3



-



-



-



-



-



41,4



-



-



-



-



ШТР



6,2



6,8



7,0



8,1



-



-



52



65,7



74,7



102



-



-

Таблица 11.7. Внешний диаметр и масса четырехжильных шнуров и проводов ПВС, ПРС и ШРС



Марка



D, мм, при S, мм2



g, кг/км, при S, мм2



ПВС



6,9



7,7



9,2



10,5



-



69,6



89



126



190



-



ПРС



7,8



8,0



9,4



10,9



12,2



93



104



143



212



284



ШРС



7,6



-



-



-



-



89,6



-



-



-



-



Рисунок 11.8. Концевая заделка удлинителя, армированного штепсельными вилкой и розеткой для прямого соединения



Рисунок 11.9. Концевая заделка удлинителя, армированного штепсельной вилкой и розеткой для бокового соединения

11.4. ПАРАМЕТРЫ ШНУРОВ И ПРОВОДОВ

Электробезопасность шнуров и проводов для машин и электроприборов соответствует классам ГОСТ 12.2.007.0-75, указанным в табл. 11.8.



Изолированные жилы шнуров и проводов испытывают на АСИ переменным напряжением, значения которого приведены в табл. 11.9. В готовом виде провода и шнуры всех марок испытывают переменным напряжением 2 кВ частоты 50 Гц в течение 5 мин.

Двухжильные провода и шнуры, за исключением шнуров ШПП, ШПС, ШВПТ и ШРО в оплетке, после выдержки в воде в течение 24 ч испытывают переменным напряжением 4 кВ ± 50 В частоты (50 ± 1) Гц в течение 1 мин. Трех- и четырехжильные провода .и шнуры всех марок, а также двухжильные ШПС, кроме шнура ШРО в оплетке, а изолированные жилы двух-, трех- и четырехжильных проводов и шнуров, кроме жил шнуров ШПП и ШВПТ, после выдержки в воде в течение 24 ч испытывают переменным напряжением 2 кВ ± 30 В частоты (50 ±1) Гц в течение 15 мин. Шнур ШРО в оплетке испытывают этим напряжением до наложения оплетки.

Сопротивления изоляции проводов и шнуров ШВП-1, ШВП-2, ШВП-3, ШВП-4, ШВВП, ШВЛ, ШПС и ПВС после пребывания в воде в течение 2 ч при температуре (70±2)°С соответствуют указанным в табл. 11.10. ПВХ изоляция и оболочка проводов и шнуров, за исключением шнура ШВПТ, стойки к деформации при температуре (70±2)°С, стойки к растрескиванию и имеют разрывную прочность не менее 10 МПа и относительное удлинение не менее 150%. Снижение прочности при растяжении и относительного удлинения при разрыве после теплового старения — не более чем на 20% исходных значений.

Провода и шнуры с ПВХ изоляцией или с ПВХ изоляцией и оболочкой исполнения У1 и шнуры ШВПТ обладают холодостойкостью до (-40±2)°С, провода остальных исполнений — до (-15±2)°С.

Резиновая изоляция провода ПРС (для экспорта) имеет прочность при растяжении до старения не менее 5 МПа и относительное удлинение не менее 250%. В этих же условиях оболочка из резины провода ПРС (для экспорта) имеет прочность не менее 7 МПа, а относительное удлинение при разрыве - не менее 300%. После теплового старения допускается снижение прочности на 20% и относительного удлинения до 250%.

Прочность оболочки проводов и шнуров всех марок, кроме ПРС, не менее 5,88 МПа при относительном удлинении не менее 275%, а после старения снижение удлинения на 30%.


Разрывная прочность шнуров ШПС, ШВПС, ШВЛЗ не менее 3,9 МПа.

Шнур ШВПТ стоек к воздействию температуры 150°С в течение 8 ч и к воздействию десяти циклов смены температур (80±2)°С в течение 4 ч и (-25±2)°С в течение 4 ч.

Шнуры ШВП-2, ШВП-4, ШВВП, ШВЛ, ШРС, ШРО, ШВОЗ, ШВОС, ШВЛЗ и ШВЛС и провода ПВС и ПРС выдерживают15000 циклов знакопеременных деформаций изгиба вокруг роликов с растягивающим усилием от 9,8 до 19,6 Н (в зависимости от сечения жил) при номинальном напряжении и токовой нагрузке, значения которых приведены ниже:



S, мм2



0,20



0,35



0,5



0,75



1,0



1,5



2,5



4,0



Ток, А



1



2



4



6



10



15



20



25

Таблица 11.8. Классы защиты по электробезопасности проводов и шнуров для бытовых машин и электроприборов



Марка проводов и шнуров



Классы защиты



Трех- и четырехжильные ШВП-3, ШВВП, ШВП, ШРО, ШРС, ШТР, ПВС и ПРС



II



Двухжильные ШРО в оболочке из резины, ШВП-1, ШВП-2, ШВП-3, ШВП-4, ШВВП, ШВЛ, ШРС, ШТР, ПВС, ПРС и ШПС



II



ШПП и ШВПТ



III



Двухжильные ШРО в оплетке



0; 01





Таблица 11.9. Испытательное переменное напряжение, В, при испытании на АСИ проводов и шнуров для бытовых машин и электроприборов



Толщина изоляции, мм



Провода с резиновой изоляцией



Провода с пластмассовой изоляцией



0,5



-



4000



0,55



-



4000



0,6



2000



5000



0,8



-



7000



0,9



-



8000

Таблица 11.10. Сопротивление изоляции шнуров и проводов ШВП-1, ШВП-2, ШВП-3, ШВП-4, ШВВП, ШВЛ, ПВС, ШПС



Марка



S, мм2



Минимальное сопротивление изоляции при 70°С, 106 Ом*км



ШВП-1 и

ШВП-2



0,35 и 0,5



0,016



ШВП-3

и ШВП-4



0,75



0,014



ШВВП



0,35



0,012



0,5-1,0



0,010



ШВЛ



0,5-0,75



0,010



ПВС



0,5



0,012



0,75



0,011



1,0-1,5



0,010



2,5



0,009



ШПС



0,5 и 0,75



0,010


Содержание раздела
