Для проводов вторичных цепей снижающие


Для проводов вторичных цепей снижающие коэффициенты не вводятся.

Допустимые длительные токи нагрузки для проводов, проложенных в лотках - при однородной укладке, следует принимать как для проводов, проложенных в воздухе, а при прокладке в коробах — как для одиночных проводов и кабелей, проложенных открыто с применением снижающих коэффициентов

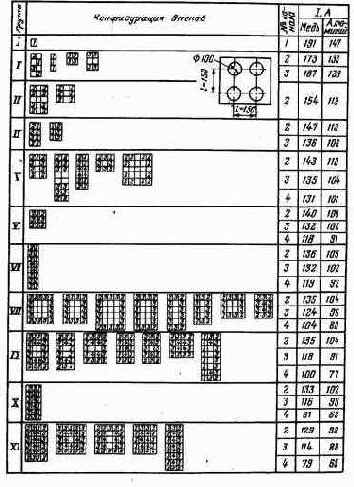

Таблица 29.13.



Таблица 29.14. Поправочный коэффициент а, соответствующий сечению кабеля и расположению его в блоке























































































































































S, мм2



Коэффициент для номера канала блока



1



2



3



4



25



0,44



0,46



0,47



0,51



35



0,54



0,57



0,57



0,60



50



0,67



0,69



0,69



0,71



70



0,81



0,84



0,84



0,85



95



1,00



1,00



1,00



1,00



120



1,14



1,13



1,13



1,12



150



1,33



1,30



1,29



1,26



185



1,50



1,46



1,45



1,38



240



1,78



1,70



1,68



1,55



Таблица 29.15. Токовая нагрузка на провода и шнуры с резиновой и ПВХ изоляцией







































































































































































































































































































































































































































































































































































































































































































































































































































S, мм2



Ток, А



Проложенные открыто



Проложенные в трубе



С медными жилами



С алюминиевыми жилами



С медными жилами



С алюминиевыми жилами



Два одножильных



Три одножильных



Четыре одножильных



Один двужильный



Один трехжильный



Два одножильных



Три одножильных



Четыре одножильных



Один двужильный



Один трехжильный



0,5



11



-



-



-



-



-



-



-



-



-



-



-



0,75



15



-



-



-



-



-



-



-



-



-



-



-



1,0



17



-



16



15



14



15



14



-



-



-



-



-



1,2



20



18



18



16



15



16



14,5



-



-



-



-



-



1,5



23



-



19



17



16



18



15



-



-



-



-



-



2



26



21



24



22



20



23



19



19



18



15



17



14



2,5



30



24



27



25



25



25



21



20



19



19



19



16



3



34



27



32



28



26



28



24



24



22



21



22



18



4



41



32



38



35



30



32



27



28



28



23



25



21



5



46



36



42



39



34



37



31



32



30



27



28



24



6



50



39



46



42



40



40



34



36



32



30



31



26



8



62



46



54



51



46



48



43



43



40



37



38



32



10



80



60



70



60



50



55



50



50



47



39



42



38



16



100



75



85



80



75



80



80



60



60



55



60



55



25



140



105



115



100



90



100



100



85



80



70



75



65



35



170



130



135



125



115



125



135



100



95



85



95



75



50



215



165



185



170



150



160



175



140



130



120



125



105



70



270



210



225



210



185



195



215



175



165



140



150



135



95



330



255



275



255



225



245



250



215



200



175



190



165



120



385



295



315



290



260



295



-



245



220



200



230



190



150



440



340



360



330



-



-



-



275



255



-



-



-



185



510



390



-



-



-



-



-



-



-



-



-



-



240



605



465



-



-



-



-



-



-



-



-



-



-



300



695



535



-



-



-



-



-



-



-



-



-



-



400



830



645



-



-



-



-



-



-



-



-



-



-

<
