РАДИОЭЛЕКТРОННЫЕ УСТРОЙСТВА


ГЕНЕРАТОРЫ НА МИКРОСХЕМАХ - часть 3


                                          Рис. 10.26

                                          Рис. 10.27

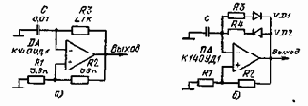

В схеме генератора рис. 10.26, а выходной сигнал имеет форму меандра. Период следования импульсов равен T=CR3R1/(R1+R2). Для получения выходного сигнала со скважностью более 2 необхо­димо разделить зарядную и разрядную цепи конденсатора. Это можно реализовать с помощью схемы рис. 10.26,6. Изменяя отно­шение R1/(R1+R2), можно менять частоту колебаний при постоян­ной скважности. Генератор работает в диапазоне частот от 1 кГц до 1 МГц. Отношение длительности импульса к длительности паузы может меняться в пределах от 0,02 до 50.

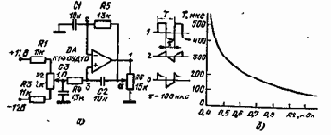

Мостовой генератор на ОУ. Генератор (рис. 10.27, а) собран на ОУ, в цепь ОС которого включены времязадающие элементы С1, R5 и С2, R4, собранные по мостовой схеме. На выходе интегральной микросхемы формируется сигнал прямоугольной формы. Частота сигнала зависит от коэффициента обратной связи, который управля­ется резистором R6. Эта зависимость показана на рис. 10.27, б. G помощью резистора R2 можно регулировать длительность импуль­са в пределах 10%.

Генератор на интегральной микросхеме К133ЛA3. Генератор (рис. 10.28, а) построен на двух логических элементах 2И — НЕ. Пер­вый элемент включен в линейный режим с помощью резистора R. Этот элемент вызывает колебания в схеме. Положительная обратная связь осуществляется через конденсатор. Частота выходного сигнала определяется номиналами R и С. Через резистор R конденсатор заряжается и разряжается (входное сопротивление элемента мик­росхемы для отрицательной полярности сигнала, равное 4 кОм, мож­но не учитывать). Генератор работает при сопротивлениях резистора R<510 Ом. На рис. 10.28,6, в приведены, зависимости периода пов­торения Т и длительности импульса т от емкости конденсатора С. Мостовая схема генератора. Генератор (рис. 10.29) содержит два логических элемента. В цепи ОС этих элементов включены ре­зисторы, которые выводят интегральные микросхемы в линейный режим работы.
