РАДИОЭЛЕКТРОННЫЕ УСТРОЙСТВА


ГЕНЕРАТОРЫ НА МИКРОСХЕМАХ - часть 4

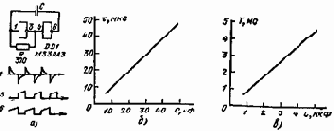

Общая ПОС через конденсатор поддерживает в схе­ме импульсные колебания. Параметры выходных сигналов нелинея-, но меняются от сопротивлений резисторов и емкости конденсаторов. Эти зависимости приведены на графиках рис. 10.29.

                                          Рис. 10.28

                                          Рис. 10.29

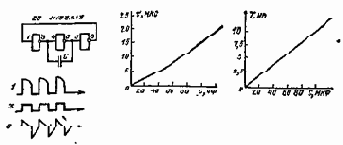

Мультивибратор на элементах 2И — НЕ. Генератор (рис. 1030) построен по классической схеме мультивибратора, в которой ПОС осуществляется через конденсаторы. При R1 = R2=R и С1 — С2=С частота выходного сигнала определяется, выражением f=1/2,5RС. Широкодиапазонный генератор. Генератор, построенный на трех логических элементах 2И — НЕ (рис. 10.31),-имеет широкий диапазон изменения частоты в зависимости, от емкости конденсатора. Выход­ной сигнал, близкий по форме к меандру, может иметь частоту от 1 Гц до 1 МГц. При частотах меньше 100 Гц наблюдается неста­бильность заднего фронта сигнала. На рис. 10.31 приведены эпюры я графики, характеризующие схему.

       Рис. 10.30                                                        Рис. 10.31

Генератор с двойной ОС. В генера­торе (рис. 10.32, а) существуют две ОС: ООС через резистор R2 и ПОС через конденсатор С. В первый момент после включения преобладающее действие ока­зывает ПОС. Конденсатор имеет сопро­тивление значительно меньше, чем резистор R2. Происходит процесс заряда конденсатора. Транзистор в это время находится в закрытом состоянии. Отрицательное напряжение на выходе ОУ превосходит напряжение в эмиттере транзистора. По мере заряда конденсатора отрицательное напряже­ние в эмиттере увеличивается. Наступает момент, когда транзистор открывается. Отрицательный перепад напряжения в коллекторе при­ведет к переключению ОУ. Транзистор переходит в режим насыще­ния. В этом состоянии он будет находиться до тех пор, пока раз­ряжается конденсатор. Когда процесс разряда закончится, транзи­стор стремится перейти в линейный режим. Однако при переходе из режима насыщения в линейный через конденсатор действует ПОС, которая полностью закрывает транзистор.
