РАДИОЭЛЕКТРОННЫЕ УСТРОЙСТВА


ГЕНЕРАТОРЫ СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ


Генераторы находят применение в измерительной технике, в моделирующих и решающих устройствах, в системах кодирования и декодирования сигналов. С помощью этих сигналов осуществля­ются настройка и коррекция узлов приемных устройств. В частности, они могут служить для управления частотой гетеродинов.

Применяются они и в качестве опорных сигналов при выделении полезного сигнала из шумов.

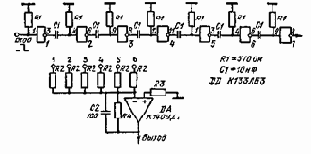

Сигналы специальной формы можно формировать двумя спосо­бами: дискретным и аналоговым. Дискретный способ формирования основан на импульсных схемах, которые формируют весовые токи или напряжения. Суммирование весовых величин в определенной последовательности позволяет получить сигналы любого вида. Ана­логовый способ формирования различных сигналов значительно про­ще дискретного, но его возможности значительно ограничены. Этот способ применяется в основном при формировании сигналов тре­угольного и трапецеидального вида. Эти сигналы получили наиболь­шее распространение. Существует большое число устройств, формирующих эти сигналы. Многие из схем обладают малым коэффици­ентом нелинейности. В наиболее совершенных устройствах коэффи­циент нелинейности составляет десятые доли процента. В основу их положен принцип заряда конденсатора постоянным током. Слож­ность схемы определяется линейностью выходного сигнала. Очень часто схемы должны обеспечивать достаточно большой ток в на­грузке. Так, в телевизионных отклоняющих системах ток должен быть более 1 А. Схемы включения ОУ, которые применяются в уст­ройствах, можно найти в гл. I.

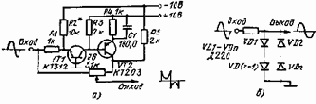

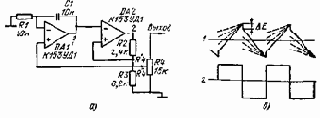

1. ИМПУЛЬСНЫЕ ГЕНЕРАТОРЫ

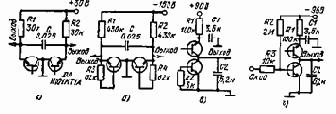

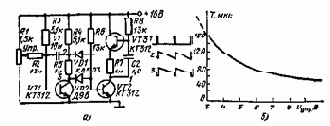

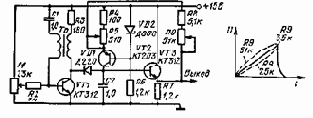

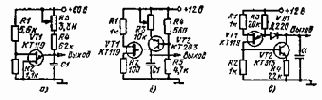

Формирователи с генератором тока. Управляемые генера­торы пилообразного сигнала (рис. 11.1) используют заряд конден­сатора от генератора постоянного тока. В первой схеме генератор построен на биполярном транзисторе, а во второй — на полевом. Коллекторный ток биполярного транзистора определяется резисто­ром R3 и опорным напряжением стабилитрона VD1. Амплитуда вы­ходного сигнала определяется выражением U = Iк/fС, где f — ча­стота импульсов входного сигнала.
