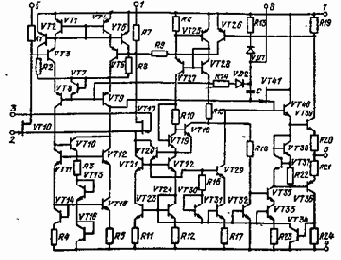

Микросхема К544УД1. Операционный усилитель (рис. 1.270)- имеет высокое входное сопротивление, внутреннюю частотную кор­рекцию и нормированный уровень шума. На входе усилителя включе­ны полевые транзисторы VT4 и VT5. Ток через эти транзисторы за­дается генератором тока на транзисторе VT6, базовое опорное на­пряжение которого определяется транзистором VT7 в диодном включении. Для получения большого усиления напряжения в сток транзисторов VT4 и VT5 включены генераторы тока, которые обра­зуют трансформатор тока (транзисторы VT1 — VT3). Ток через тран­зисторы . VT1 и VT2 можно менять внешним резистором, подключен­ным к выводам 1 и 8, что позволяет устанавливать на выходе ОУ нулевое постоянное напряжение. Выходной сигнал первого каскада подается через эмиттерный повторитель (VT8) на второй усилитель-ный каскад на транзисторе VT9, в коллекторной цепи которого включен генератор тока на транзисторе VT10. С коллектора транзис­тора VT9 сигнал снимается на эмиттерный повторитель. Нагрузкой этого повторителя является транзистор VT14. На транзисторах VT12 и VT13 образуется падение напряжения, необходимое для открыва­ния транзисторов VT15 и VT18 выходного каскада. Для защиты вы­хода ОУ от короткого замыкания служат транзисторы VT16 и VT17, которые открываются при большом выходном токе и шунтируют выходное напряжение.

Зависимость коэффициента передачи усилителя от частоты пока­зана на рис. 1.271. Частотная характеристика полной амплитуды вы­ходного сигнала изображена на рис. 1.272. Температурные зависи­мости входных токов и их разности представлены на рис. 1.273.



                                           Рис. 1.270                                                        Рис. 1.271




       Рис. 1.272                                Рис. 1.273                    Рис. 1.274        Рис. 1.275



       Рис. 1.276                    Рис. 1.277                    Рис. 1.278                    Рис. 1.279



       Рис. 1.280                    Рис. 1.281        Рис. 1.282                    Рис. 1.283        Рис. 1.284



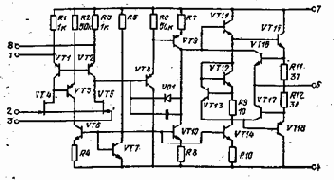

Изменение входного тока от напряжения питания с учетом различной температуры окружающей среды приведено на рис. 1.274. При изме­нении напряжения питания коэффициент усиления меняется по зако­ну, изображенному на рис. 1.275. Зависимости напряжения смещения от температуры и напряжения питания даны на рис. 1.276 и 1.277. Изменение напряжения шума на выходе при различных напряжениях питания показано на рис. 1.278, а спектральная плотность шума — на рис, 1.279. Зависимость скорости нарастания выходного напряже­ния от емкости нагрузки приведена на рис. 1.280. На рис. 1.281 пред­ставлена зависимость максимального выходного напряжения от со­противления нагрузки. На рис. 1.282 показана схема включения ОУ в качестве повторителя, а на рис. 1.283 — в качестве усилителя. Для балансировки выходного напряжения применяется схема рис. 1.284. Микросхем? К544УД2. Входной каскад усилителя (рис. 1.285) выполнен на полевых транзисторах VT10 и VT17. Эти транзисторы в истоке имеют генератор тока, образованный транзисторами VT21 и VT23. Нагрузкой полевых транзисторов являются транзисторы VT2 и VT5. С этих транзисторов сигнал подается в эмиттерные пов­торители VT3 и VT6, в коллекторы которых включены транзисторы VT8 и VT9. С коллектора транзистора VT9 снимается сигнал и по­дается на затвор полевого транзистора VT41, который выполняет функции повторителя с большим входным сопротивлением. Далее рабочий сигнал поступает на усилитель мощности, выполненный на транзисторах VT35, VT40 и VT36, VT39. Транзисторы VT37 и VT38 уменьшают порог открывания выходных транзисторов. Защита вы­ходного каскада от перегрузок осуществляется по двум цепям. С коллектора транзистора VT39 сигнал поступает на базу транзисто­ра VT26, который управляет напряжением в стоке полевого транзи­стора входного каскада. С коллектора транзистора VT36 сигнал по­дается на базу транзистора VT34. В этом случае происходит управ­ление током, протекающим через полевые транзисторы VT10 и 7777.




При перегрузках в обоих случаях происходит изменение напряжения в стоке транзистора VT17, которое управляет режимом выходных транзисторов.



                                           Рис. 1.285                                                        Рис. 1.286



       Рис. 1.287                    Рис. 1.288                    Рис. 1.289                                Рис. 1.290



       Рис. 1.291                    Рис. 1.292                                Рис. 1.293                    Рис. 1.294



       Рис. 1.295                    Рис. 1.296                    Рис. 1.297                    Рис. 1.298

Для получения максимального усиления в коллекторы транзис­торов VT8 и VT9 включена схема «токового зеркала» на транзисто­рах VT10, VT16. С помощью транзисторов VT19, VT22 и VT24 об­разуется опорное .напряжение, которое используется в различных точках схемы.

Зависимость коэффициента усиления от частоты представлена на рис. 1.286. Частотная характеристика максимального выходного напряжения усилителя для двух режимов работы: кривая 1 (выводы 1 и .8 разомкнуты) и кривая 2 (выводы 1 и 8 замкнуты) приведена на рис. 1.287 для Сн=75 пФ. Изменение высокочастотного сигнала от питающего напряжения показано на рис. 1.288. Зависимость ско­рости нарастания выходного напряжения от напряжения питания дана на рис. 1.289. Температурная зависимость входного тока и разности входных токов представлены на рис. 1.290. Изменение на­пряжения смещения от температуры изображено на рис. 1.291. Для использования ОУ в широком диапазоне питающих напряжений не­обходимо у1итывать зависимости, приведенные на рис. 1.292, 1.293. Схемы включения ОУ в различных режимах работы приведены на рис. 1.294 — 1.298.



6. МИКРОСХЕМЫ СЕРИИ К574УД1

Микросхема К574УД1. Операционный усилитель (рис. 1.299) является усовершенствованным вариантом микросхемы К140УД8. Он имеет цепь внешней балансировки и комбинированную частотную коррекцию, что позволяет увеличить скорость нарастания выходного напряжения до 90 В/мкс.

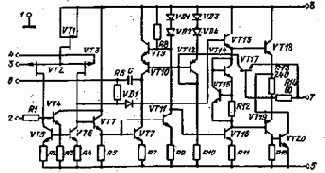

На входе усилителя стоят два полевых транзистора VT2 и VT3, что обеспечивает большое входное сопротивление. Истоки этих транзисторов питаются генератором тока, который построен на транзисторе VT1. В стоках транзисторов дифференциального каскада включена схема «токового зеркала» на транзисторах VT4 — VT6. Сигнал снимается со стока транзистора VT3 и через эмиттерный пов­торитель на транзисторе VT7 подается на базы усилительных каска­дов на транзисторах VT8 и VT11. В коллекторе транзистора VT8 суммируются усилительные действия этих транзисторов. Для стаби­лизации постоянного напряжения на базе развязывающего транзи­стора VTJO служит цепь: резистор R10, транзистор VT12, диоды VD3, VD4. Парафазный сигнал, снимаемый с коллекторов транзисто­ров VT8 и VT11, подается на составной эмиттерный повторитель на транзисторах VT13 и VT16. Цепочка на транзисторах -VT14, VT15 и резистор R12 обеспечивают постоянное пороговое напряжение для открывания выходного эмиттерного повторителя на транзисторах VT18 и VT19. Для защиты усилителя от перегрузок по выходу пред­назначены транзисторы VT17 и VT20.



                                           Рис. 1.299                                            Рис. 1300



       Рис. 1.301                                Рис. 1.302                    Рис. 1.303



       Рис. 1.304                                Рис. 1.305                    Рис. 1.306



       Рис. 1.307                    Рис. 1.308                    Рис. 1.309                    Рис. 1.310



Рис. 1.311

На рис. 1.300 приведена амплитудно-частотная характеристика, а на рис. 1.301 — частотная зависимость напряжения шума, приведенного ко входу. Зависимость коэффициента ослабления синфазного входного напряжения Ът напряжения питания показана на рис! 1.302. На рис. 1.303 даны изменения коэффициента усиления от напряже­ния питания. Зависимость входного тока и разности входных токов от напряжения питания приведены на рис. 1.304 и 1.305. Зависимости входного тока и напряжения смещения от температуры показаны на рис. 1.300 и 1.307.

Особенностью применения усилителя в различных устройствах является использование различных схем балансировки. На рис. 1.308 представлена наиболее распространенная схема балансировки. В этой схеме емкость корректирующего конденсатора Ск<50 пФ., Другой вид схемы балансировки представлен на рис. 1.309. Использование усилителя в качестве повторителя можно осуществить с помощью двух схем, приведенных на рис. 1.310 и 1.311. В этих схемах по-раз­ному включены корректирующие конденсаторы.
