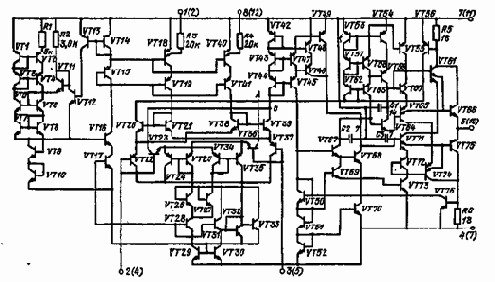

Микросхема К154УД1. Электрическая схема ОУ представ­лена на рис. 1.211. На входе усилителя — два дифференциальных каскада с общими входами: один на транзисторах VT22 и У Т 37 проводимостью типа р-n-р, а второй на транзисторах VT23 и VT36 проводимостью типа n-р-n. Применение на входах транзисторов раз­ного типа проводимости позволяет установить рабочий режим уси­лителя без внешних резисторных цепей и уменьшить входной ток. В эмиттерах транзисторов VT23 и VT3& включены две схемы транс­форматоров тока, которые передают изменения тока одного транзи­стора в цепь другого. Например, увеличение тока транзистора VT23 будет странсформировано в уменьшение тока в транзисторе VT36. Эти функции выполняют транзисторы VT24, VT25 и VT34, VT35, Во втором входном дифференциальном каскаде на транзисто­рах VT23 и VT37 нагрузкой является аналогичная схема. Роль трансформаторов тока выполняют транзисторы VT20, VT21 и VT38, VT39.

Выходные сигналы двух дифференциальных каскадов объединя­ются в точках А. и Б. Нагрузкой для объединенных токов являются транзисторы VT42 — VT44 и VT53, VT57, VT62. Напряжение на тран­зисторах VT42 — VT44 преобразуется в ток транзистора VT45. Во . второй группе нагрузочных транзисторов формируется ток транзисто­ра VT63. Эти токи создают ладение напряжения на транзисторах VT50 — VT52 и VT67, VT69. Через транзисторы VT64 и VT68 сигналы поступают на повторители, собранные на многоэмйттерных транзис­торах VT65 и VT71. Транзисторы VT55 и VT73 являются генерато­рами тока, которые выполняют роль нагрузки в повторителях. С многоэмиттерных транзисторов сигнал поступает в выходной кас­кад на транзисторах VT66 и VT75. Для защиты усилителя от перегрузок по выходному току включены резисторы R5 и Кб. Напря­жение на этих резисторах управляет транзисторами VT56 и VT76. При перегрузках эти транзисторы открываются и изменяют режим усилителя, что приводит к уменьшению выходного тока.

Для согласования режимов работы основных узлов усилителя по постоянному току в схеме применен многоуровневый стабилиза­тор напряжения! Роль этого стабилизатора выполняют транзисторы УТ1 — VT17. Напряжения стабилизатора используются в различных точках схемы.
С их помощью устанавливаются рабочие токи тран­зисторов VT18 и VT40, VT19 и VT41, VT28, VT31 и др.

с общими входами: один на


                                                                   Рис. 1.211

На рис. 1.212 показана амплитудно-частотная характеристика. Изменение максимальной амплитуды выходного сигнала от частоты представлено на рис. 1.213. Относительные изменения коэффициента усиления и напряжения смещения от напряжения питания показаны на рис. 1.214 и 1.215; изменения входного тока, разности входных токов и напряжения смещения — на рис. 1.216 — 1.218. Нагрузочная способность для различных полярностей выходного сигнала представ­лена на рис. 1.219.

с общими входами: один на
с общими входами: один на
с общими входами: один на
с общими входами: один на


       Рис. 1.212                                Рис. 1.213                    Рис. 1.214                    Рис. 1.215

с общими входами: один на
с общими входами: один на

с общими входами: один на


       Рис. 1.216                                Рис. 1.217                                Рис. 1.218

с общими входами: один на

с общими входами: один на

с общими входами: один на


       Рис. 1.219                                Рис. 1.220                                Рис. 1.221

Основная схема включения ОУ изображена на рис. 1.220. В этой схеме должно быть выполнено условие RкR3/(Rк+R3)>2 кОм и Сн=150 пФ. Цепь коррекции в схеме представлена рези­стором Rк=51 Ом и конденсатором Ск, который подбирается исхо­дя из емкости нагрузки Св: Ск (пФ)=Сн (пФ)-0,5 (кОм)/R3 (Ом). В зависимости от номиналов применяемых элементов на выходе уси­лителя рис. 1.221 формируются сигналы различной формы, проиллю­стрированные на рис. 1.222. Для балансировки усилителя приме­няется схема на рис. 1.223.

с общими входами: один на

с общими входами: один на


                   Рис. 1.222                                            Рис. 1.223

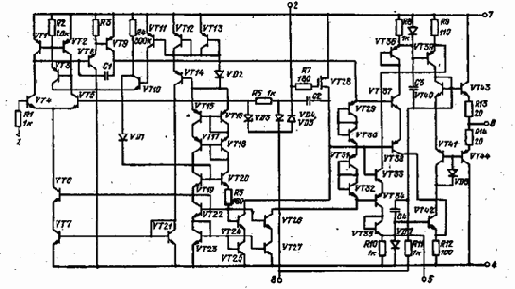

Микросхема К154 УД2. Электрическая схема ОУ приведена на рис. 1.224. Входной дифференциальный каскад построен на транзисто­рах VT4 и VT5. В коллектор этих транзисторов включена схема «то­ковое зеркало», выполняющая функции двух генераторов тока и обеспечивающая большое выходное сопротивление. Выходной сигнал дифференциального каскада подается через эмиттерный повторитель на транзисторе VT8 на базу усилительного каскада на транзисторе VT9, в коллекторной цепи которого включены транзисторы VT29__



VT32 и VT26, VT27. Транзисторы VT26 и VT27 являются нагрузкой генератора тока, а транзисторы VT2P — VT32, включенные попарно в диодный режим, создают напряжение смещения для открывания транзисторов в последующих каскадах. Транзисторы VT29 и VT30 .открывают транзисторы VT33 и VT34. Коллекторной нагрузкой тран­зистора VT37 является цепочка R8, VD6 и транзистор VT36 в диод­ном включении. Коллекторной нагрузкой транзистора VT34 является цепочка RIO, VD7 и VT35. Парафазное напряжение с этих нагрузок поступает на базы транзисторов VT39 и VT42, работающих в усили­тельном режиме. В коллекторную цепь этих транзисторов включен составной эмиттерный повторитель на транзисторах VT43 и VT44. Для уменьшения порога открывания выходного каскада используют-, ся два транзистбра VT40 и VT41, на которых создается постоянное напряжение, близкое к 1,4 В.

Поскольку в схеме ОУ используются в большом количестве ге­нераторы тока, которые требуют токозадающих напряжений, то зна­чительная часть транзисторов всей схемы предназначена для построе­ния многоуровневого стабилизатора напряжения. Схема стабилиза­тора выполнена на транзисторах VTJ1 — VT25 и построена в виде многокаскадного генератора тока.

На рис. 1.225 показана амплитудно-частотная характеристика. Изменения максимального выходного напряжения от частоты пред­ставлены на рис. 1.226. Зависимости коэффициента ослабления син­фазного входного напряжения, входного тока, разности входных то­ков и напряжения смещения от напряжения питания представлены на рис. 1.227 — 1.230. Изменения относительной скорости нарастания выходного напряжения и максимального выходного напряжения от напряжения питания показаны на рис. 1.231, 1.232. Зависимость ско­рости нарастания выходного сигнала, коэффициента ослабления син­фазного выходного напряжения, входного тока и разности входных токов от температуры показаны на рис. 1.233 — 1.236.

с общими входами: один на


                                                                                                          Рис. 1.224



Основная схема включения ОУ показана на рис. 1.237. Коэффи­циент усиления схемы Kу.« = 10. Здесь конденсатор коррекции Ск=3-10 пФ; а С1=3 — 10 пФ для всех значений Ky.u подбирается из условия C1=(R1/R2)CBX, где Свх= 3 — 30 пФ определяется эксперимен­тально, R1=510 Ом, R3-5.1 кОм, R2=R1R3/(R1+R3).

с общими входами: один на
с общими входами: один на
с общими входами: один на
с общими входами: один на


       Рис. 1.225                    Рис. 1.226                    Рис. 1.227                    Рис. 1.228

с общими входами: один на
с общими входами: один на

с общими входами: один на

с общими входами: один на


       Рис. 1.229                    Рис. 1.230                    Рис. 1.231                    Рис. 1.232

с общими входами: один на
с общими входами: один на
с общими входами: один на
с общими входами: один на


       Рис. 1.233                    Рис. 1.234                                Рис. 1.235                    Рис. 1.236

с общими входами: один на


       Рис. 1.237

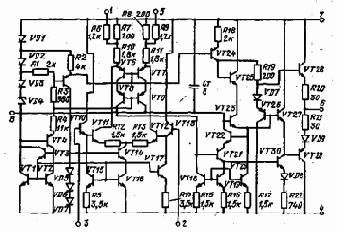

Микросхема К154УДЗ. Электри­ческая схема ОУ приведена на рис. 1.238. На входе усилителя вклю­чены два эмиттерных повторителя на транзисторах VT10 и VT13, на­грузками которых являются генера­торы тока на транзисторах УТ15 и VT17. С выходов эмиттерных повто­рителей сигнал подается на диффе­ренциальный усилитель на транзисторах VT11 и VT12-. По постоян­ному току эти транзисторы питаются от генератора тока на тран­зисторе VT16. В коллекторе транзисторов VT11 и VT12 включена комбинированная нагрузка на транзисторах VT,6, VT7 и VT8, VT9. Эти транзисторы устанавливают постоянное напряжение на кол­лекторах дифференциальной пары. Постоянство напряжения обес­печивается сложным стабилизатором на транзисторах VT1 — VT5. Этот стабилизатор создает несколько уровней напряжения, которые подаются на разные точки схемы: базы транзисторов VT15 — VT17, базу транзистора VT14, базы транзисторов VT6 и VT7, базы тран­зисторов VT8 и VT9.

Нагрузкой транзисторов VT8 и VT9 являются генераторы тока на транзисторах VT18, VT19 и VT21, которые обеспечивают большое эквивалентное сопротивление. С этого каскада сигналы снимаются через два повторителя (VT21 и VT23). Далее сигнал проходит через VT26, VT27 и VT30, которые предназначены для усиления и формирования порогового напряжения, необходимого для открывания VT28 и VT29 выходного эмиттерного повторителя.



На рис. 1.239 приведена амплитудно- частотная характеристика. Зависимость максимального выходного напряжения от частоты при­ведена на рис. К240. Зависимости коэффициента усиления, коэффи­циента ослабления синфазного входного напряжения, входного тока и разности входных токов от напряжения питания показаны на рис. 1.241 — 1.244. Влияние напряжения питания на максимальное выходное напряжение, на максимальное синфазное входное напряже­ние, на напряжения смещения и относительную скорость нараста­ния выходного сигнала приведены на рис. 1,245 — 1.248. Влияние тем­пературы на входной ток и на разность входных токов проиллюстри­ровано на рис. 1.249 и 1.250.

с общими входами: один на

с общими входами: один на


                                           Рис. 1.238                                                                    Рис. 1.239

с общими входами: один на
с общими входами: один на
с общими входами: один на
с общими входами: один на


       Рис. 1.240                    Рис. 1.241                                Рис. 1.242                    Рис. 1.243

с общими входами: один на
с общими входами: один на
с общими входами: один на
с общими входами: один на


       Рис 1.244                                 Рис 1.245                     Рис. 1.246                    Рис. 1.247

с общими входами: один на
с общими входами: один на
с общими входами: один на


       Рис. 1.248                                Рис. 1.249                                Рис. 1.250

с общими входами: один на
с общими входами: один на


       Рис. 1.251                    Рис. 1.252

Схема включения корректирующего конденсатора и балансирую­щего потенциометра Rб приведена на рис. 1.251. При использовании усилителя в схеме повторителя сигналов (рис. 1.252) необходимо применять элементы следующих номиналов: С1=3 — 10 пФ (емкость коррекции), Сн=50 пФ, R1 = 10 кОм, R3=10 кОм, R2=R1RUI(R1 + + R3), Rн=2 кОм, Rб=10О кОм (балансирующий потенциометр), Ск = 3 — 10 пФ (емкость частотной коррекции).
