РАДИОЭЛЕКТРОННЫЕ УСТРОЙСТВА



ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ


Преобразователи сигналов могут быть двух видов ди­скретные и аналоговые. К дискретному виду преобразования следует отнести выделение характерных точек исследуемого сигна­ла — фиксацию момента перехода его через нуль, выделение экстре­мальных значений и т. д. Аналоговые преобразователи осуществля­ют возведение сигнала в квадрат, изменение фазы гармонического колебания, интегрирование и дифференцирование исследуемого сиг­нала.

Наиболее распросграненными способами преобразования явля­ются дифференцирование и интегрирование. Простейшим устройст­вом, выполняющим эти функции, является ДС-цепочка Выход­ной сигнал этой цепочки будет пропорционален ее постоянной вре­мени. При интегрировании постоянная времени RC должна быть больше времени действия входного сигнала. С увеличением RC для повышения точности интегрирования уменьшают амплитуду выход­ного сигнала. С помощью пассивной RС-цепи не удается получить одновременно достаточно большой выходной сигнал и малую ошиб­ку интегрирования. Значительно лучшие результаты получаются если применять интеграторы на ОУ. Электронные интеграторы по­зволяют простыми средствами получить высокую точность интегри­рования и одновременно большое выходное напряжение. Аналогич­ное можно сказать и про дифференцирование, но здесь задача ре­шается несколько проще. Дифференцирующее устройство на ОУ мо­жет быть с успехом заменено транзисторным усилителем с ОБ. Входное сопротивление этого усилителя составляет единицы ом. В то же время амплитуда выходного сигнала определяется сопро­тивлением резистора, стоящего в цепи коллектора. Такой каскад обладает существенным преимуществом перед ОУ. Динамический диапазон транзисторного каскада значительно больше, чем каскада на ОУ.

Среди преобразователей сигналов важное место занимают ана­лого-цифровые и цифроаналоговыс преобразователи. Эти преобра­зователи являются неотъемлемой частью всех устройств, которые входят в комплекс цифровой обработки различных сигналов.
Для обработки аналоговых сигналов на ЭВМ применяют аналого-циф­ровые преобразователи. Они преобразуют непрерывные сигналы в двоичные числа, которые затем вводятся в ЭВМ. После того как ЭВМ закончит обработку двоичных чисел, результаты выводятся на регистрирующие устройства, которые записывают информацию в аналоговом виде. Для этих целей применяют цнфроаналоговые пре­образователи, осуществляющие перевод двоичных чисел в непре­рывный сигнал.

Промышленностью выпускаются специальные интегральные ми­кросхемы, с помощью которых можно построить аналого-цифровые преобразователи с различным быстродействием и точностью. В со­став серии К.240 входят аналоговые узлы: К240СА — нуль-орган, К240КТ1 — разрядный ключ, К.240К.Т2 — четыре коммутируемых ключа, К240КТ5 — три разрядных ключа средней точности. Эти ин­тегральные микросхемы позволяют построить преобразователь на 10 разрядов. Время преобразования 100 мкс при входном напряже­нии от — 5 до +5 В. В основу преобразования положен принцип поразрядного кодирования.

В этой главе будут рассмотрены преобразователи, которые лег­ко реализуются на элементах широкого применения. Рассмотренные преобразователи не являются прецизионными устройствами: они не отличаются высокой точностью и большим быстродействием, по­скольку имеют небольшое число разрядов. Для увеличения числа разрядов в этих преобразователях необходимо более тщательно настраивать все входящие элементы. Схемы включения корректи­рующих элементов ОУ, которые применяются в различных устрой­ствах, можно найти в гл. 1.

1. ФАЗОЧУВСТВИТЕЛЬНЫЕ СХЕМЫ

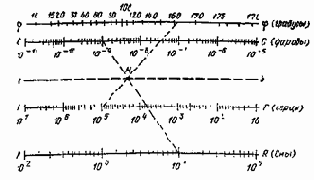

Номограмма для расчета фазового сдвига. С помощью но­мограммы (рис. 15.1) можно определить фазовый сдвиг на любой заданной частоте в рсзистивно-емкостиых цепях. При известных со­противлениях резистора, емкости конденсатора и частоты проводит­ся прямая, соединяющая значения на шкалах сопротивлений и ем­кости. Эта прямая пересекает пунктирную линию АВ в точке М. Через эту точку и значение частоты проводят прямую, пересекаю­щую шкалу фаз.


Для случая R — 10 кОм, С — 10 нФ, f = 0, 1 МГц по номограмме получаем значение фазы 162°. В тех случаях когда известен фазовый сдвиг, то можно определить номиналы R и С. Прямая между значениями частоты и фазы даст точку М через которую с любым наклоном проводится прямая, определяющая значения R и С.



                                                          Рис. 15.1

Фазовращатель на полевых транзисторах. Устройство (рис. 15.2) предназначено для изменения фазы гармонического сигнала в диа­пазоне от 0 до 180° при изменении управляющего напряжения от — 1 до +1 В. В основу фазовращателя положен мост, выполненный на элементах R2, R8, С2, СЗ, VT2. В качестве управляющего эле­мента используется полевой транзистор VT2, сопротивление кото­рого меняется в зависимости от управляющего сигнала. Кроме то­го, включение этого транзистора в исток транзистора VT1 обеспе­чивает большое сопротивление для входного сигнала. Выходной сигнал фазопращательного моста подается на затвор транзистора VT3. Коэффициент усиления схемы равен 0,7. Амплитуда входного сигнала 0,3 В, а частота 100 кГц.





       Рис. 15.2                                  Рис. 15.3                                              Рис. 15.4

Сложение и вычитание сиг­налов. Устройство (рис. 15.3) осуществляет одновременно сложение и вычитание двух сигналов. Если на оба входа подать гармонические сигна­лы, близкие по частоте, то на выходе будут два сигнала бие­ний. Для настройки схемы не­обходимо подать на оба вхо­да однл и тот же сигнал, тогда на коллекторе транзистора VT3 должен быть нулевой сигнал. В противном случае следует изменить сопротивление рези­стора R6.

Индикатор нуля. На вход (рис. 15.4) подается гармонический сигнал с частотой 10 кГц. На выходе формируется импульсный сиг­нал с удвоенной частотой следования. Длительность импульса при­близительно равна 1/6 периода гармонического сигнала. Формиро­вание импульсного сигнала происходит в результате насыщения транзисторов VT1 и VT2. Эти транзисторы открываются на 1/3 по­лупериода входного сигнала.


Длительность открывания транзисто­ров зависит от цепочек R1C1 и R2C2. При действии отрицательной полуволны зарядный ток конденсатора С1, протекающий через R1 и базовый переход транзистора VT1, открывает VT1. Во время дей­ствия положительной полуволны входного сигнала конденсатор С1 разряжается через резистор R1. Аналогичные процессы протекают в цепи С2, R2 и VT2 (при действии положительной полуволны че­рез VT2 протекает зарядный ток конденсатора С2, который при отрицательной полуволне разряжается через R2]. В результате в точке соединения коллекторов транзисторов VTI и VT2 будет выделяться двухполярный импульсный сигнал с длительностью им­пульса меньше полупериода входного сигнала. Транзистор VT3 преобразует двухполярный сигнал в однополярный. При появлении положительного импульса транзистор VT3 открывается со стороны базы. Эмиттер в этом случае будет подключен к нулевой шине через диод VD2. Отрицательный импульс откроет транзистор VT3 со стороны эмиттера. База в это время будет подключена к нулю через диод VD1. В результате на выходе сформируется импульсный сигнал отрицательной полярности. Устройство работает в широком диапазоне частот. Для частот меньше 10 кГц необходимо увеличить емкости конденсаторов С1 и С2, а для частот больше — уменьшить.



                                          Рис. 15.5



                                          Рис. 15.6

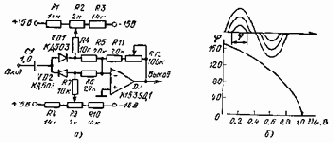

Пороговый преобразователь срельефностн» сигнала. В схеме (рис. 15.5, а) осуществляется преобразование входного сигнала, имеющего плавный переход от положительного к отрица!ельному значению, в сигнал со скачкообразным переходом. Ширина зоны между разнополярнымн участками сигнала определяется порогами открывания диодов VD1 и VD2. Резистор R2 регулирует порог для положительного сигнала, а резистор R9 — для отрицательного. По­роги управляются независимо один от другого. С помощью рези­сторов R2 и R9 можно вывести диоды в проводящее состояние. В этом случае порог для положительного сигнала смещается в об­ласть отрицательных значений (и наоборот).


На рис. 15.5, б при­веден пример увеличения «рельефности» входного синусоидального сигнала и зависимость фазы отсеченного сигнала от управляющего напряжения на движках потенциометров R2 (R9).

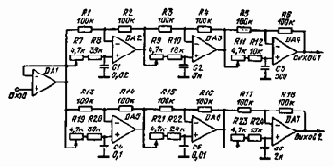

Двухканальный широкополосный фазовращатель. Фазовраща­тель (рис. 15.6) имеет равномерную амплитудно-частотную харак­теристику. Сигналы на Выходе 1 и Выходе 2 сдвинуты по фазе на 90° в диапазоне частот от 100 Гц до 10 кГц. Из-за разброса номи­налов элементов цепочки RC каскады следует подстраивать с по­мощью переменных резисторов.

2. СХЕМЫ ФОРМИРОВАНИЯ АБСОЛЮТНОГО ЗНАЧЕНИЯ

Преобразователь двухполярного сигнала. Преобразователь (рис. 15.7) выполняет функции двухполупериодного выпрямителя. Он может работать с сигналами, амплитуда которых меньше 5 В. Если увеличить номиналы источников питания, то амплитуду вход­ного сигнала также можно увеличить. Для выравнивания положи­тельных и отрицательных полуволн на выходе необходимо подбирать сопротивление резистора R4. Преобразователь работает в ши­роком диапазоне частот.



          Рис. 15.7

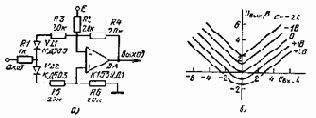

Формирователь абсолютного значения. Двухполярный входной сигнал (рис. 15.8,с) преобразует­ся в однополярный с помощью двух диодов, которые объединя­ют входы ОУ в дифференциальном включении. Эти диоды управляют подведением входного сигнала ко входам ОУ в зависимости от его полярности. При этом на вы­ходе схемы присутствуют только отрицательные сигналы. В схеме линейная зависимость выходного сигнала от входного соблюдается для сигналов больше 1 В. Для управляющих напряжений Е семей­ство характеристик UBЫХ(UBX) приведено на риc. 15.8, б.



                                          Рис 15.8

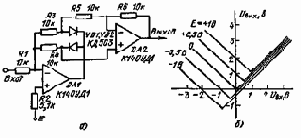

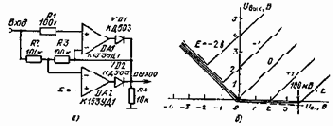

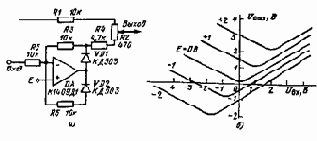

Преобразователь на двух ОУ. Преобразователь абсолютных значений (рис. 15.9, а) построен на двух схемах, передаточные ха­рактеристики которых близки к характеристикам идеального диода. Коэффициент передачи схем определяется отношением сопротивле­ний резисторов R2 и R3. Управляющее напряжение позволяет сдви­гать правую ветвь передаточной характеристики.


При E>0 возника­ ет зона ограничения входного сигнала. Например, для Е=1 В входной сигнал проходит на выход, если он превышает значение 2 В. На рис. 15.9, б приведено семейство передаточных характеристик!



                                          Рис. 15.9



                                          Рис. 15.10

Компенсационный преобразователь абсолютных значений. Фор­мирование абсолютного значения входного сигнала в схеме (рис. 15.10, а) осуществляется при взаимодействии входного и вы­ходного сигналов. Если на входе присутствует сигнал положитель­ной полярности, то выходной сигнал формируется за счет прохож­дения входного сигнала по цепи Rl — R4. Для входного сигнала от­рицательной полярности на выходе интегральной микросхемы фор­мируется сигнал положительной полярности, который проходит че­рез диод VD1 на резисторы R4, R2, R1. В результате на выходе образуется разностный сигнал. Поскольку сопротивление резисто­ра R1 в два раза больше сопротивления резистора R4, сигнал ми­кросхемы на выходе является преобладающим. С помощью рези­стора R2 можно балансировать схему. На рис. 15.10, б приведено семейство переходных характеристик преобразователя.

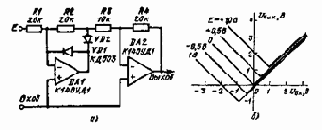

Детекторный преобразователь. Формирователь абсолютного зна­чения входного сигнала (рис. 15.11, а) построен по принципу двух-полупериодного выпрямления на диодах VD1 и VD2. Положитель­ное значение выходного сигнала ОУ DA1 проходит через диод и по­ступает на неинвертирующий вход ОУ DA2. На выходе будет по­ложительный сигнал. Отрицательное значение выходного сигнала ОУ DA1 проходит на инвертирующий вход ОУ DA2. На выходе также будет положительный сигнал. Для положительного входного сигнала коэффициент передачи равен K+ = R6R4/R5R1. а для отри­цательного —





                                          Рис. 15.11



                                          Рис. 15.12

На рис. 15.11, б приведено семейство передаточных характеристик преобразователя.

Параллельный преобразователь. Схема получения абсолютного значения входного сигнала (рис. 15.12, а) имеет большое входное сопротивление.


Здесь входной сигнал действует на две микросхемы одновременно. Для положительных значений входного сигнала ко­эффициент усиления схемы равен единице, а для отрицательных — зависит от K_=1 — (R4R2/R3R1). При R4R2/R3R1 = 2 получим точное совпадение по амплитуде сигналов на выходе. Для управления пе­редаточной характеристикой схемы можно менять напряжение Е. Можно ввести дополнительное управление характеристикой, если менять напряжение на инвертирующем входе ОУ DA2. В приведен­ной схеме можно использовать ОУ различных типов. На рис. 15.12,6 представлено семейство передаточных характеристик преобразова­теля.



                                          Рис. 15.13



                                          Рис. 15.14

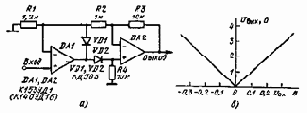

Прицезнонный детектор. Преобразователь (рис. 15.13, а) пост­роен на двух ОУ. Двухполупериодное выпрямление реализуется пу­тем переключения диодов. Знак коэффициента усиления меняется при смене знака входного сигнала.-Полярность выходного сигнала положительная. Положительный входной сигнал, вызывает появле­ние положительного напряжения на выходе DA1. Диод VD1 закрывается, a VD2 открывается. Усилитель DA2 обеспечивает необходи­мый коэффициент усиления с помощью делителей Rl, R2 и R3, R4. При отрицательной полярности входного сигнала диод VD1 откры­вается, a VD2 закрывается. Отрицательная полуволна проходит на инвертирующий вход усилителя DA2.

При коэффициенте усиления K сопротивление резистора равно R1 = R2(K+1)/(К-1) или R1=R3R2/(R3+R2). Рис. 15.13, б иллю­стрирует передаточную характеристику схемы.

Параллельный преобразователь абсолютного значения. Преоб­разователь (рис. 15.14) состоит из инвертора, построенного на ОУ DA1, и двух детекторов на ОУ DA2 и DA3. С помощью потенцио­метра R4 осуществляется установка равенства передачи положи­тельных и отрицательных полярностей входного сигнала. В ОУ DA2 и DA3 постоянное напряжение на выходе можно скомпенси­ровать потенциометрами R10 и R17. В настроенной схеме динами­ческий диапазон входного сигнала с частотами от 0 до 3 кГц лежит в интервале от 0,4 мВ до 5,5 В с нелинейностью менее 0,2 %.


Ча­ стотный диапазон работы преобразователя ограничен применяемы­ми ОУ. Применение вместо интегральной микросхемы К153УД1 ми­кросхем К140УД1Б и К140УД7 позволит расширить частотный диа­пазон до 10 кГц. Для устранения возбуждения в микросхемах К153УД1 необходимо применить корректирующие элементы: между выводами 5, 6 конденсатор С = 56 пФ и выводами 1, 5 резистор R=1,5 кОм и конденсатор С = 300 пФ.



                   Рис. 15.15                                Рис. 15.16

Последовательная схема преобразователя. На ОУ DA1 в соста­ве преобразователя (рис. 15.15) построен двухполупериодный де­тектор. В этой микросхеме происходит разделение полярностей входного сигнала. Сигнал с отрицательной полярностью проходит на инвертирующий вход усилителя DA2. На выходе этого усилите­ля сигналы объединяются на резисторе R11. С помощью резисто­ра R11 добиваются равенства частей выходного сигнала, соответ­ствующих положительной и отрицательной полярностям входного сигнала. Порог разделения входного сигнала можно регулировать в ОУ DA1 с помощью резистора R6. Входной сигнал с частотой от О до 5 кГц и с амплитудой от 1 мВ до С В передается на выход с нелинейностью менее 0,2 %.

3. УМНОЖИТЕЛИ

Устройство возведения сигнала в квадрат с фазовраща­телем. Устройство (рис. 15.1G), моделирующее возведение сигнала в квадрат, состоит из трех полевых транзисторов. Первый транзи­стор выполняет функции повторителя сигнала. В истоке и стоке этого транзистора присутствуют одинаковые по амплитуде противо­фазные сигналы. Эти сигналы подаются в затворы двух других транзисторов, имеющих общую нагрузку, на которой и выделяется квадратичный сигнал. Для получения удовлетворительного преобра­зования сигнала необходимо подобрать транзисторы с идентичными характеристиками. С помощью напряжения смещения, поступающе­го на VT2 и VT3 с потенциометров R8 и R9 от источника 5 В, ра­бочие точки транзисторов VT2 и VT3 устанавливаются на началь­ном участке входной характеристики.

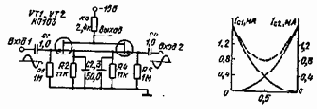

Параллельная схема возведения сигнала в квадрат. Схема (рис. 15.17) использует противофазные сигналы. Полевые транзи­ сторы должны быть подобраны по основным параметрам (крутиз­на и напряжение отсечки). Для подстройки режимов работы тран­зисторов необходимо подстроить резисторы R2 и R4. Частотный диапазон работы от 100 Гц до 500 кГц. Амплитуда входного сигна­ла 0,5 В.

Мостовая схема возведения сигнала в квадрат. Схема получе­ния квадрата входного сигнала (рис. 15.18) построена на полевых транзисторах VT3 и VT4 Управления полевыми транзисторами осу­ществляется двумя противофазными сигналами, пгпучаемими на коллекторах VT1 и VT2. С помощью резисторов R2 и R7 устанав­ливаются напряжения на коллекторах транзисторов VT1 и VT2 Это необходимо в случае различия порогов отсечки. Для устране­ния несовпадения крутизны у транзисторов следует подобрать со­противление резистора R6. Устройство работает при входных сигна­лах до 5 В. При изменении входного сигнала от 1 до 5 В на выхо­де возникает составляющая первой гармоники, приблизительно рав­ная 10 % от выходного сигнала.



                                                          Рис. 15.17

Дифференциальная схема квадратора. Возведение сигнала в квадрат (рис. 15 19) осуществляется с помощью полевых транзи­сторов. Интегральная микросхема типа К122УД1 служит для уста­новки рабочего режима полевых транзисторов и усиления сигнала. Из-за разброса напряжений отсечки полевых транзисторов им тре­буются разные положительные потенциалы на затворе. Регулиров­ка этих напряжений осуществляется резистором R2, а общий уро­вень сигнала для обоих транзисторов регулируется резистором R3.



                   Рис. 15.18                                            Рис. 15.19                    Рис. 15.20

Уменьшение разброса транзисторов по крутизне достигается изме­нением амплитуды выходного сигнала микросхемы DA с помощью резистора R8. Максимальная амплитуда входного сигнала 50 мВ, а выходная амплитуда более 150 мВ.


Максимальная частота вход­ного сигнала около 100 кГц.

Квадратичный преобразователь. Преобразователь (рис. 15.20) использует ОС с кусочно- линейной аппроксимацией. Погрешность преобразования меньше ±1 %. Транзисторы выполняют функции пороговых элементов, которые при открывании подключают на вход ОУ токозадающие резисторы. Пороги открывания транзисто­ров устанавливаются с помощью делителя R6 — R10.

Квадратор. Приведенная схема (рис. 15.21) имеет квадратич­ную передаточную характеристику для входного сигнала с ампли­тудой до 5 В. Точность возведения сигнала в квадрат не хуже 3 %. Частота входного сигнала лежит в диапазоне от 100 Гц до 50 кГц. Для балансировки микросхемы DA1 используются два по­тенциометра. Потенциометр R14 устанавливает равные между со­бой напряжения на выводах 6 и 8 Регулировка уровня этих напря­жений осуществляется с помощью потенциометра R16.

При работе с малыми амплитудами входного сигнала следует подбирать резисторы, подключаемые к выводам 5, 9 и 3, 11. К этим входам микросхемы должны быть подключены равные со­противления. Подбором этих резисторов можно также скомпенси­ровать напряжение смещения нуля микросхемы.

Выходной дифференциальный сигнал преобразователя (DA1) поступает на ОУ DA2. С помощью ОУ DA2 значительно ослабля­ются синфазные помехи, которые приходят по цепям цитания на выход интегральной Микросхемы DAI Синфазные помехи могут возникнуть и в самой микросхеме, если она не сбалансирована. С помощью потенциометра R19 устанавливается нулевой сигнал на выходе при отсутствии входного сигнала. Для стабилизации ОУ К140УД5 к выводу 4 подключается корректирующая емкость 510 пФ.

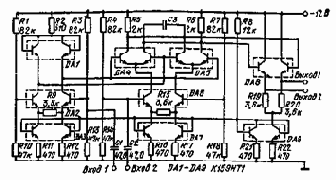

Умножитель. Умножитель (рис. 15 22) собран на девяти микро­схемах типа К.159НТ1, каждая из которых представляет собой два выполненных по единой технологии и близких по параметрам тран­зистора. Операция перемножения осуществляется в микросхемах DA4 и DA5. На выходе перемножителя стоят два повторителя с общим источником тока в эмиттерных цепях.


Этот каскад снижает уровень синфазных помех, которые проходят на выход перемножи­теля по цепям питания. На входе схемы помещен усилитель с кол­лекторной нелинейной нагрузкой, имеющей логарифмическую харак­теристику. Сигнал со Входа 1 проходит через этот каскад, который выполнен на DA1 и DA2, что позволяет расширить динамический диапазон входных сигналов. Микросхемы DA3 и DA7 выполняют функции термокомпенсированных генераторов тока. Поскольку в логарифмическом и перемножающем каскадах транзисторы подоб­раны по параметрам, то точность перемножения двух сигналов с частотами от 0,1 Гц до 100 кГц не хуже 1 %. Амплитуды входных сигналов могут меняться от 1 мВ до 1 В.



                               Рис. 15.21



                               Рис. 15.22



                                          Рис. 15.23

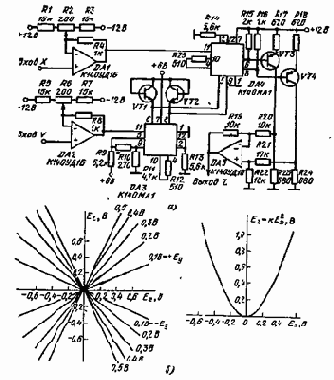

Перемножитель. Перемножитель сигналов, достроенный На ин­тегральной микросхеме К.140МА1 (рис. 15.23, с) позволяет работать на частотах до 15 МГц. С применением на входе устройства мик­росхем К140УД1 для согласования по постоянной составляющей полоса частот уменьшается до 1 МГц. Поскольку по опорному сиг­налу интегральная микросхема DA4 имеет экспоненциальную зави­симость коэффициента передачи, то на выводы 5 и 9 этой микросхе­мы подается сигнал, предварительно логарифмируемый микросхемой DA3. Операция логарифмирования микросхемой осуществляет­ся на нелинейной нагрузке, выполненной в виде транзисторов VT1 и VT2 в диодном включении.

В микросхеме DA3 для увеличения динамического диапазона по управляющему входу разность потенциалов между входами опорного сигнала подбирается в процессе настройки с помощью ре­зистора R10. Это напряжение должно лежать в пределах 100 — 200 мВ. Для получения идентичности транзисторы желательно применять подобранными или использовать микросхему К.101КТ1.

Выходные парафазные сигналы микросхемы DA4 объединяются через микросхему DA5. Для входных сигналов от — 0,5 до +1,5 В погрешность составляет менее 0,5 %.


Минимальный сигнал, при ко­ тором схема удовлетворительно работает, равен 5 мВ. Работа схе­мы проиллюстрирована графика­ми рис. 15.23,6.

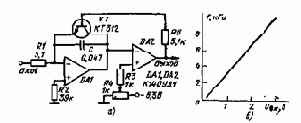

Извлечение корня. Извлече­ние корня из входного сигнала в схеме (рис. 1524) осуществляет­ся за счет сравнения двух сигна­лов, входного сигнала и сигнала выхода ОУ DA1. На выходе этого ОУ формируется квадратичный сигнал. Квадрат напряжения на выходе микросхемы образуется за счет нелинейной ОС, напряжение которой снимается с диода VD1 Вольт-амперная характеристика диода не является идеально квадратичной. Регулировка формы характеристики схемы на ОУ DAI под «квадратичность> осуществляется резисторами R3 и R5. При точной настройке погрешность схемы около 1% для входного сигнала от 0 до 10 В.



          Рис. 15.24

4. АППРОКСИМАТОРЫ

Однополярный преобразователь. Преобразование входного сигнала в схеме (рис. 15.25, о) осуществляется за счет поочередно­го подключения резистивных делителей к входу ОУ. Дискретно меняется коэффициент усиления усилителя за счет открывания оче­редного диода. В первоначальном состоянии диоды закрыты. По­роговые уровни устанавливаются с помощью потенциометров R5 — R8. С превышением входным сигналом порога диод открывается и на вход ОУ поступает потенциал, определяемый резисторами Rl — R4. Все потенциалы на входе усилителя суммируются. Про­цесс суммирования входных токов проиллюстрирован графиками на рис. 15.25, б.

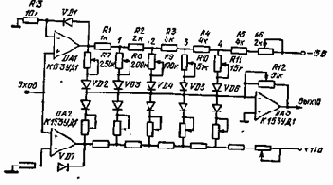

Двухполярный преобразователь. Схема (рис. 15.26) состоит из двух симметричных частей: верхняя часть осуществляет преобразо-вание положительного значения входного сигнала, нижняя часть — отрицательного значения. В зависимости от характера установки движков потенциометров R7 — R11 схема может преобразовывать входной сигнал по Любому закону. Частным случаем может быть квадратичное преобразование. В т. 1 — 4 устанавливаются порого­вые уровни, равные 1; 2; 3; 4 В. Точность установки может быть 10%. Сопротивления должны быть установлены потенциометрами R7 — R11 как можно точнее, поскольку это определяет правиль­ность преобразования входного сигнала.


Чтобы устранить влияние порога открывания диода VD2, который должен проводить с нуле­вого входного сигнала, в цепь отрицательной обратной связи ОУ DA1 включен диод VD1. Кроме того, этот диод осуществляет ча­стичную термокомпенсацию всех остальных диодов. В схеме ис­пользуются диоды матриц КД908А или КД917А.

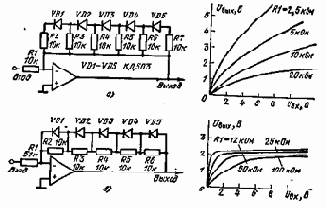

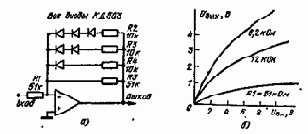

Диодный преобразователь. Передаточная функция преобразо­вателя (рис. 15.27, а) формируется нелинейной ООС. С увеличе­нием амплитуды выходного сигнала происходит поочередное включение диодов. С переходом диода в проводящее состояние умень­шается общее сопротивление ООС. В зависимости от сопротивле­ния резистора R1 наклон передаточной характеристики можно ме­нять в широких пределах.

На схеме рис. 15.27, б нелинейное сопротивление ОС эквива­лентно одному диоду с растянутой вольт-амперной характеристи­кой. Характеристики обеих схем проиллюстрированы на графиках.



                                          Рис. 15.25



                                          Рис. 15.26

Пороговый преобразователь. Преобразователь (рис. 15 28, а) имеет сложную ООС. При малых сигналах в цепи ОС включен ре­зистор R5. По мере увеличения входного сигнала в цепь ОС включается резистор R4 при открывании последовательно включен­ного с этим резистором диода. Включение резистора R3 происходит при больших выходных сигналах при1 открывании двух последова­тельно с ним включенных диодов. В последнюю очередь включается резистор R2. Как видно из графика рис. 15.286, крутизна переда­точной характеристики может легко корректироваться путем изме­нения сопротивления резистора R1.



                                          Рис. 15.27



                                          Рис. 15.28

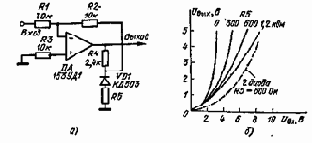

Преобразователь с диодной регулировкой усиления. Коэффици­ент усиления схемы (рис. 15.29, а) зависит от прямого сопротивле­ния диода VD1, которое нелинейно меняется от приложенного на­пряжения. На рис. 15.29, б приведено семейство передаточных ха­рактеристик схемы в зависимости от сопротивления резистора R5. Меняя сопротивление резистора R5, можно получить передаточные характеристики разнообразной форма.


Возможности этой схемы расширятся, если применить два и более последовательно включен­ных диодов. Характеристика схемы с двумя дирдами также приве­дена на рис. 15 28, б.

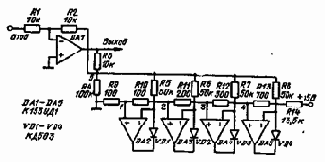

Нелинейный преобразователь на ОУ. В преобразователе (рис. 15.30) используется принцип изменения коэффициента уси­ления ОУ DA1 в зависимости от амплитуды входного сигнала. Ко-эффициент усиления меняется с изменением эквивалентного сопро­тивления в т. 5 K=2R3/R4. Сопротивление резистора R4 меняется за счет подключения резисторов R5 — R8. Эти резисторы включают­ся после того, как сигнал в т. 5 превысит пороговые уровни в т. 1 — 4. Эти уровни можно выбирать любыми в зависимости от формы передаточной функции схемы. Для квадратичной передаточной функции в т. 1 — 4 можно принять пороги 0,1; 0,2; 0,3; 0,4 В. Ког­да входной сигнал превысит уровень 0,1 В, параллельно резисто­ру R4 подключится резистор R5. Коэффициент усиления DAI уве­личится. При превышении входным сигналом уровня 0,2 В допол­нительно подключится и резистор R6. Таким- способом можно смоделировать любую возрастающую передаточную функцию. Чис­ло пороговых ОУ можно выбрать сколь угодно большим и с лю­бой дискретностью пороговых уровней.



                                          Рис. 15.29



                                          Рис. 15.30



                                                          Рис. 15.31

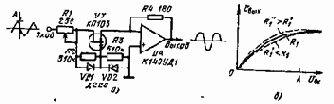

Преобразователь формы сигнала. Устройство (рис. 15.31, а) преобразует сигнал треугольной формы в синосоидальную. В каче­стве преобразователя используется переменное сопротивление поле­вого транзистора. При малых напряжениях на входе ОУ коэффици; ент передачи K=R4/Rпт при Rпт — lfs, т. е. JK — SRt, где Ra т и S — сопротивление и крутизна полевого транзистора при напряжении на затворе, близком к нулю. С увеличением входного напряжения со­противление полевого транзистора увеличивается. Коэффициент передачи ОУ уменьшается. В результате на выходе появляется сиг­нал не с острой вершиной, а с гладкой.


Степень приближения плав­ного выходного сигнала к гармоническому виду зависит от нели­нейности напряжения на затворе, а также от сопротивления рези­стора R1. Сопротивление резистора R4, при котором на выходе по­лучается гармонический сигнал, зависит от крутизны полевого транзистора. Оптимальный режим достигается при сопротивлении ре­зистора около 200 Ом. При увеличении сопротивления резистора R4 передаточная характеристика станет выпуклее. При уменьшении сопротивления резистора характеристика будет более пологой (рис. 15.31,6).

5. ФАЗОСДВИТАЮЩИЕ СХЕМЫ

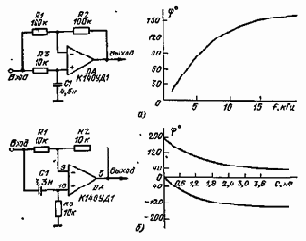

Фазовое звено. Фазосдвигающее звено (рис. 15.32, а) рабо­тает в диапазоне частот от 0 до 20 кГц. Звено имеет пере­даточную функцию UВых/Uвх=(1 — jwR3C1)/(l+ jwR3C1). ф= = 1/2 arctgR3C1. а звено (рис. 15.32, б) — передаточную фазовую функцию tgф== — 2wR3C1/l — w2(R3C1)2. Коэффициент усиления на всех частотах равен единице. Фаза выходного сигнала зависит от частоты. Если соединить последовательно три таких звена, то об­щее усиление не меняется, а фазовый сдвиг меняется в пределах от 0 до 540°. В первом звене происходит отставание выходного сигнала относительно входного, а для второго звена выходной сиг­нал опережает входной. Зависимости фазового угла от емкости фа-зосдвигающего конденсатора приведены на рис. 15.32, в.

Транзисторное фазовое звено. Фазосдвигающая цепочка (рис. 15.33, о) построена на основе интегратора, выполненного на транзисторе. Постоянная времени цепочки определяется элемента­ми R1, R2, R3, С2 и коэффициентом усиления схемы. Усиление оп­ределяется отношением сопротивлений резисторов K=R4/R5. Фазо­вая характеристика проиллюстрирована на графике рис. 15.33, б.

Фазовращатель на 130°. Фазовращатель (рис. 1534, о) по­зволяет изменять фазу входного сигнала в пределах от 0 до 180° при неизменной амплитуде выходного сигнала. Изменение фазы сигнала осуществляется на элементах R7, СЗ и R8, С4. Цепь R7, СЗ обеспечивает отставание по фазе от 0 до 90°, а цепь R8, С4 — опе­режение от 0 до 90°.


При R7=R8=R и СЗ=С4 = С фаза выходного сигнала определяется выражением ф=arctg[2wRC/(l — w2R2С2) ].



                                          Рис. 15.32



                                          Рис. 15.33

Эмиттерные повторители имеют большое входное сопротивление, в результате исключается шунтирование конденсаторов СЗ и С4 при малых сопротивлениях резисторов R7 и R8. На рис. 15 34, б приведена зависимость угла поворота от сопротивления R7=R8.

6. ИНТЕГРАТОРЫ, ДИФФЕРЕНЦИАТОРЫ

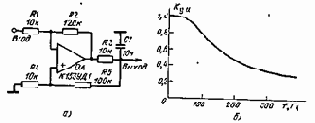

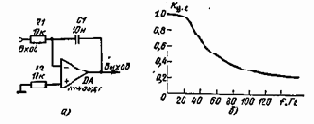

Простой интегратор. В цепь ООС ОУ (рис. 15.35, а) включен конденсатор. Постоянная времени интегратора зависит от номиналов R1 и С1 и коэффициента усиления ОУ. Указанные на схеме номиналы реализуют верхнюю частоту полосы пропускания АЧХ 35 Гц. Рабочий диапазон интегратора начинается с частоты выше 40 Гц. На рис. 15.35, б представлена АЧХ интегратора.



                                                          Рис. 15.34

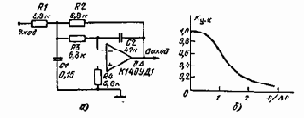

Составной интегратор. Фильтр нижних частот (рис. 15.36, .а) по своим характеристикам близок к интегратору с граничной часто­той 200 Гц. В схеме осуществляется комбинированная фильтрация высокочастотных составляющих входного сигнала. Первая ступень состоит из цепочки R1, С1, а вторая — из R3, С2. На рис. 15.36, б, приведена АЧХ интегратора.



                                                          Рис. 15.35

Фильтровый интегратор. В качестве Интегратора (рис. 15.37, а) применяется Т-образный ФНЧ с полосой пропускания 30 Гц. Ам­плитудно-частотная характеристика интегратора приведена на рис. 15.37, б.

Регулируемый интегратор. Интегратор (рис. 1538, а) построен с таким расчетом, чтобы можно было менять полосу пропускания с по­мощью потенциометра в цепи ООС. Можно принять резисторы R2 и R3 как части одного потенциометра. При изменении резисторов меня­ется коэффициент усиления: для кривой 1 R2=100 кОм, R3= = 10 кОм, Дf=14 кГц; для кривой 2 R2=100 кОм, R3=100 кОм, Дf = 8 кГц; для кривой 3 R2=10 кОм, R3=10 кОм, Af = 2,5 кГц. Соответствующие примерам АЧХ приведены на графике рис. 15.38,6.



Интегратор на ОУ. Интегратор (рис. 15.39, а) построен таким образом, что накопительный конденсатор подключен одним выводом к общей шине. Это позволяет сбрасывать накопленную энергию на конденсаторе. Интегратор может работать в дискретном режиме. Верхняя частота полосы пропускания АЧХ 130 Гц. Коэффициент усиления в полосе пропускания составляет 200. Амплитуда входно­го сигнала 3 мВ. На рис. 15 39, б приведенд АЧХ интегратора.

Транзисторный интегратор. Интегратор на транзисторах (рис. 15.40, а) имеет большой динамический диапазон. Этот диапа­зон можно увеличить изменением питающих напряжений. С по­мощью подбора сопротивления резистора R2 можно менять постоянную времени интегратора. В указанных на рисунке графиках наблюдается прямая зависимость между параметрами интегратора-для R2=10 кОм Дf=1,5 кГц, а для R2=25 кОм Дf=600 Гц (рис. 15.40, б).



                                          Рмс. 15.36



                               Рис. 15.37                                                        Рис. 15.38



                                          Рис. 15.39



                                          Рис. 15.40



                                          Рис. 15.41

Сбрасываемый интегратор. Сброс интегратора (рис. 1541, а) осуществляется при поступлении на управляющий вход положитель­ного импульса. Первый транзистор работает в нормальном режиме. При напряжении на интегрирующем конденсаторе больше 0,7 В транзистор VII обладает достаточным коэффициентом пере­дачи тока и шунтирует значительный ток. При напряжении на кон­денсаторе меньше 0,7 В коэффициент передачи транзистора падает. Для уменьшения остаточного напряжения на конденсаторе исполь зуется инверсное включение транзистора VT2. В этом случае непо­добранные транзисторы дают около 20 мВ. На рис. 1541, б при­ведена зависимость остаточного напряжения от управляющего



                                          Рис. 15.42

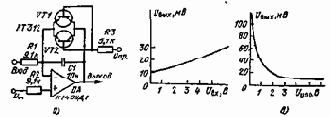

Интегратор на ОУ со сбросом на транзисторах. Интегратор (рис. 15 42, а, б) построен на ОУ, в цепь ООС которого включен конденсатор.


Для разряда конденсатора в схему введены два тран­зистора, которые находятся в закрытом состоянии. С приходом уп­ равляющего напряжения положительной полярности один из тран­зисторов открывается. При любой полярности выходного сигнала ОУ транзисторп работают в нормальном режиме. Через этот тран­зистор протекает основной ток разряда конденсатора. Инверсное включение транзистора уменьшает остаточное напряжение на кон­денсаторе. Зависимость остаточного напряжения от управляющего сигнала показана на рис. 15 42, в. Время разряда конденсатора с б В до 10 мВ составляет меньше 1 икс.



                                          Рис. 15.43

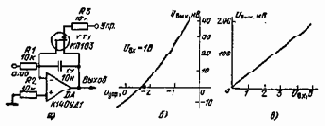

Интегратор с разрядным полевым транзистором. В качестве разрядного ключа в сбрасываемом интеграторе (рис. 15.43, а) при­менен полевой транзистор. В нормальном состоянии он закрыт. С приходом управляющего сигнала транзистор открывается и входит в насыщение. В зависимости от амплитуды управляющего сиг­нала остаточное напряжение может менять знак. Это связано с тем, что часть управляющего напряжения проходит через открытые n-р переходы полевого транзистора. На графиках рис. 15.43, б, в при­ведены характеристики интегратора.



                          Рис. 15.44

Увеличение постоянной времени RС--цепи. Для сравнительно небольших номиналов цепочки RC устройство (рис. 15.44) позволяет получить большие постоянные времени интегрирования. Постоян­ная времени цепочки R3, С увеличивается в 104 раз. Выходные сиг­налы ОУ являются противофазными. Дрейф и уровень шума опре­деляются- так же, как для усилителя с замкнутой ОС. Поскольку коэффициент усиления интегральной микросхемы DA2 равен еди­нице, то общее усиление определяется коэффициентом усиления первой микросхемы.



                                          Рис. 15.45

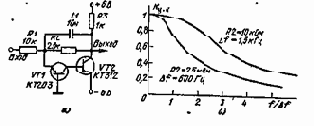

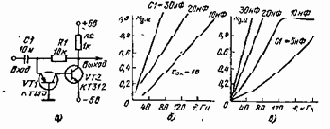

Транзисторный дифференциатор. Дифференциатор (рис. 15.45, а) построен на основе транзисторного каскада с ОБ. Частотные харак­теристики для низких и высоких частот показаны на рис. 15.45, б. Как видно из рисунков, амплитуда выходного сигнала пропорцио­нальна частоте.


На высоких частотах при С1< 10 нф наблюдается явление резонанса, которое обусловлено паразитными емкостями транзисторов.

7. ПРЕОБРАЗОВАТЕЛИ СИГНАЛОВ

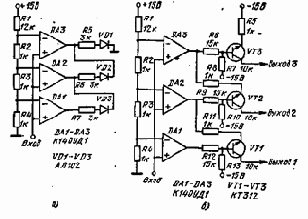

Пороговый преобразователь входного сигнала. Схема (рис. 15.46, а) осуществляет поочередное включение светодиодов, подсоединенных к выходам ОУ. Диоды включены таким образом, что при включении последующего диода выключается предыду­щий. Это достигается тем, что пороги- открывания ОУ различны: у усилителя DA1 минимальный порог, а у усилителя DA3 — макси­мальный. У всех закрытых ОУ выходные напряжения имеют мину­совое значение. С включением первого усилителя через первый светоднод протекает ток, он светится. Когда включается второй усилитель, загорается второй светодиод, а первый выключается, по­скольку выходные напряжения первых двух усилителей будут равны.



                                          Рис. 15.46

Если вместо светодиодов поставить транзисторы, то в зависи­мости от уровня входного сигнала будет включаться определенный транзистор и через его коллектор потечет ток. Ток регулируется эмиттерными резисторами. На схеме (рис. 15.46, б) ток равен 10 мА.

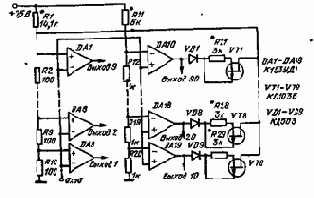

Квантующий преобразователь. Устройство служит для кванто­вания входного сигнала на дискретные уровни и отображения его на светодиодном экране. Схема (рис, 15.47) состоит из двух парал-лельцых рядов ОУ (компараторов). Каждый ОУ имеет свой порог открывания. Микросхемы DAI — DA9 имеют пороги открывания, установленные с дискретностью 50 мВ, а ОУ DA10 — DA19 имеют пороги с дискретностью 500 мВ. Входной сигнал поступает одно­временно на все входы ОУ. При нулевом входном сигнале ОУ DAI — DA9 будут иметь на выходе положительные напряжения, а DA10 — DA19 — отрицательные. Когда входное напряжение достиг­нет 50 мВ, переключится ОУ DA9. При дальнейшем увеличении входного сигнала будут поочередно включаться ОУ DA8 — DA1. Микросхема DA1 переключится при входном напряжении 450 мВ. Когда напряжение на входе достигнет 500 мВ, переключится ОУ DA19. На выходе микросхемы появится напряжение положитель­ной полярности, которое пройдет через диод VD9 на транзистор VT9. Полевой транзистор включен в режим генератора тока.


С по­ мощью резистора R29 устанавливается ток стока 1 мА. Этот ток при Протекании через резисторы R2 — R10 изменит пороги переключения микросхем DAI — DA9. У микросхемы DA9. порог составляет 550 мВ, а у микросхемы DA8 — 600 мВ и т. д. Микросхемы DAI — DA9 вновь начнут отслеживать входной сигнал. Когда входной сигнал достиг­нет уровня 1 В, сработает микросхема DA18, которая снова изме­нит пороги срабатывания, микросхем DAI — DA9. Этот процесс пе­риодически будет повторяться до максимального значения входно­го сигнала, равного 5 В. Для настройки преобразователя необходимо значительное внимание уделить стабильности ОС, вводимой через транзисторы. Следует с большой точностью устанавливать пороги открывания микросхем.



                                          Рис. 15.47

Рассмотренную схему можно применить как преобразователь аналог — код, если на выходе ОУ поставить дополнительные логи­ческие элементы.



Рис. 15.48

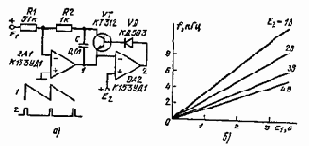

Преобразователь «напряжение — частота». Входной сигнал от­рицательной полярности подается на вход интегратора (рис 1548 а) Напряжение на выходе ОУ DA1 ллавно нарастает: Микросхема DA2 закрыта напряжением с потенциометра R4, Отрицательное выход­ное напряжение этого ОУ закрывает транзистор. Когда напряже­ние на интеграторе превысит напряжение на потенциометре (2 В) ОУ DA2 переключится. Положительное напряжение откроет тран­зистор. Произойдет разряд конденсатора. Если входной сигнал ме­няется от 0,1 до 3 В, то частота линейно меняется от 100 Гц до 10 кГц. Линейный закон изменения частоты выходного сигнала от амплитуды входного выполняется с точностью ±1 % (рис 1548 б)



                                          Рис. 15.49



Рис. 15.50

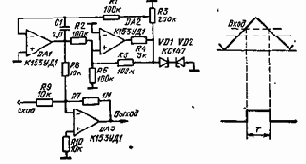

Преобразователь «напряжение — время». Операционные уси­лители DA1 и DA2 преобразователя (рис. 15.49) образуют генера­тор треугольных импульсов. Микросхема DA2 выдает на выходе прямоугольные импульсы, амплитуда которых определяется стаби­литронами. Микросхема DA1 интегрирует эти прямоугольные им­пульсы « формирует треугольные.


Частоту импульсов можно регулировать в пределах от 0,05 до 4 Гц Выходной сигнал генератора треугольных импульсов суммируется с сигналом на входе Нуль-ин­дикатором является ОУ DA3. В момент равенства слагаемых сигна­лов ОУ переключается. Длительность выходного сигнала обратно пропорциональна амплитуде входного. Максимальная амплитуда выходного сигнала зависит от напряжения на стабилитроне VDL Линейный преобразователь «напряжение — частота» При дей­ствии на входе ОУ DA1 преобразователя (рис. 1550, а) положи­тельного напряжения происходит заряд конденсатора С1. Напря­жение на входе ОУ DA2 постепенно увеличивается. Когда это на­пряжение достигнет порогового уровня E2, ОУ DA2 переключится и положительное напряжение на его выходе откроет транзистор VT1. Конденсатор С1 быстро разрядится через транзистор. После этого начинается новый цикл заряда конденсатора. Частота следо­вания импульсных сигналов на выходе микросхемы DA2 определя­ется выражением f=E1/E2R1C. Если транзистор обладает большим неуправляемым коллекторным током, то следует между базой и эмиттером включить резистор сопротивлением 10 кОм. Работа схе­мы проиллюстрирована графиком на рис. 15,50, б.
