УПРАВЛЯЕМЫЕ ИМПУЛЬСНЫЕ ГЕНЕРАТОРЫ


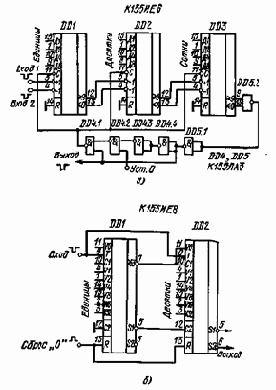

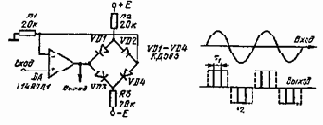

Управляемые генераторы осуществляют преобразование од­ного вида сигнала в другой. Существуют различные способы пре­образования: постоянное напряжение преобразуют в сигналы им­пульсного вида, входные импульсные сигналы укорачивают или удлиняют, осуществляют задержку сигнала и деление частоты сле­дования импульсов.

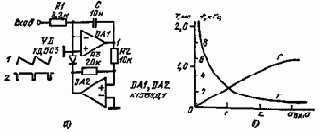

Генераторы находят широкое применение в различных систе­мах обработки информации. Они составляют основу всех импульс­ных устройств. Преобразователи «напряжение — частота» применя­ют в измерительных системах автоматического контроля В настоя­щее время разработаны преобразователи с нелинейностью характе­ристики порядка 0,002%, при этом погрешность преобразования со­ставляет 0,03%. Существует большое количество различных типов и видов схем преобразователей. Наиболее перспективными с точки зрения точности преобразования, являются линейные системы с им­пульсной ОС.

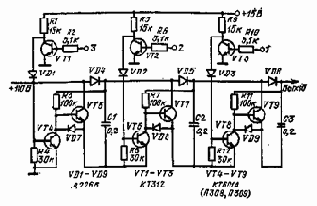

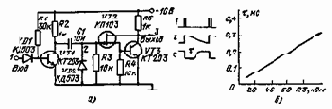

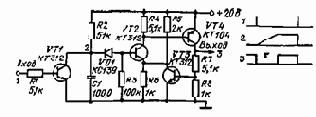

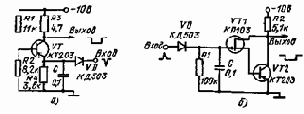

Наиболее экономичными генераторами являются схемы на тоан-зисторах разных типов проводимости. В таких генераторах оба транзистора закрыты а с приходом входного сигнала они одновре­менно открываются. Через транзисторы протекает ток только в мо­мент формирования выходного сигнала. В открытом состоянии тран­зисторы способны проводить большие токи. Длительность импульса выходного сигнала в генераторах определяется постоянной времени ЯС-цепи. Уменьшение длительности импульса осуществляется дисЬ-ференцирующей цепочкой, а удлинение - интегрирующей При Фор­мировании импульсного сигнала строго определенной длительности в генераторах применяется заряд (разряд) конденсатора постоян-ным током.

С появлением интегральных микросхем габариты генераторов значительно уменьшились. Лишь выходные устройства, обеспечива­ющие значительный ток нагрузки, выполняются на дискретных ком-понентах. Справочную информацию о включении ОУ в схему мож­но найти в гл. 1.

1. ДВУХКАСКАДНЫЕ РЕЛАКСАТОРЫ

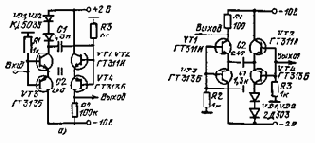

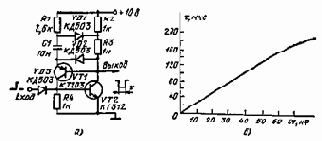

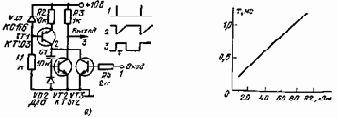

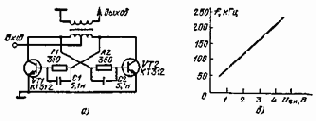

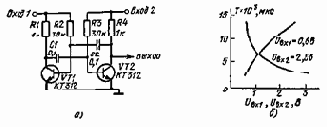

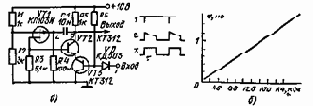

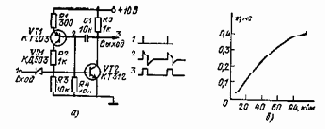

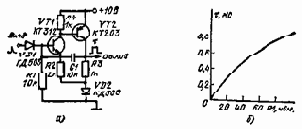

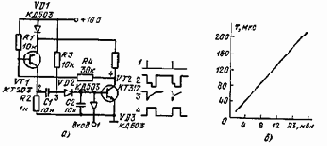

Релаксатор с нулевой мощностью покоя. В ждущем ре­жиме оба транзистора (рис. 12.1, а) закрыты.
