Так создается Displacement...

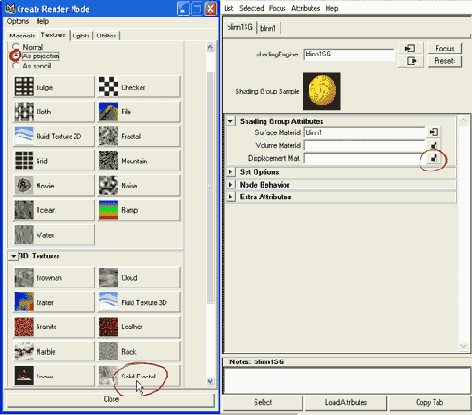

Рис. 10.11. Так создается Displacement Map (Карта Смещения) трехмерной текстуры проекционного типа. Откройте Attribute Editor (Редактор Атрибутов) для Shading Group (Шейдинг-группа), щелкните по шахматной иконке рядом с полем Displacement Mat и в окне Create Render Node (Создать Функциональный Узел Рендеринга) выберите параметр «As projection» для метода и, скажем. Solid Fractal для текстуры


Поскольку в окне моделирования вы не увидите никаких изменений, отрендерите сцену.

Рендеринг не займет много времени, - может, несколько минут, в зависимости от используемой геометрии, материала и, конечно, скорости вашего компьютера. Результаты наглядно демонстрируют разницу между Displacement Mapping (Карта Смещения) и Bump Mapping (Карта Рельефа). В рис. 10.12 как к персонажу впереди, так и к дальнему персонажу применялась одна и та же текстура Solid Fractal. Однако переднему персонажу текстура была назначена с помощью Bump Map (Карта Рельефа), а не Displacement Map (Карта Смещения) (как дальнему). Поверхность передней фигуры выглядит неровной, однако ее контур остается гладким, что отчетливо видно на фоне фона.
