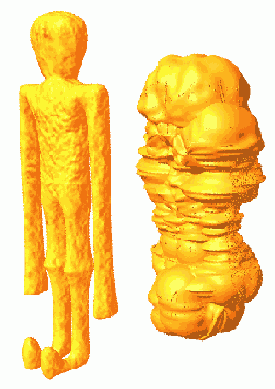

Рис. 10.12. В основе этих двух персонажей одна и та же геометрия и одинаковая текстура. Разница - в способе наложения текстуры. Неровность поверхности передней фигуры обусловлена применением Bump Map (Карта Рельефа). А метод наложения текстуры дальней фигуры - Displacement Map (Карта Вытеснения). Края передней фигуры выглядят гладкими, a Displacement Map изменяет не только внутренние области, но и контур поверхности. И хотя больше никакие настройки процедуры отображения не менялись, Displacement Map значительно увеличивает толщину персонажа. Bump Map, в свою очередь, в основном сохраняет первоначальную геометрию модели
Displacement Mapping (Карта Смещения) может иметь больший или меньший эффект, в зависимости от размера узловатого человечка.
Есть два способа настройки интенсивности эффекта. Один из них - это изменение плотности наложения текстуры на геометрию. В окнах моделирования вы можете видеть каркасный куб с именем placeSDTexturel. Это именно тот инструмент, с помощью которого мы можем изменять плотность наложения текстуры (рис. 10.13).
На рис. 10.14 слева - отрендеренная сцена. С помощью отмеченной пиктограммы вы можете сохранить отрендеренное изображение в оперативную память. Оно не будет удалено до тех пор, пока вы не выйдете из Мауа (или пока не произойдет фатальный сбой в программе).
Второй способ настройки текстуры смещения - это использование градаций серого текстуры. Displacement Mapping (Карта Смещения), как и Bump Mapping (Наложение Карты Рельефа), использует только яркость (альфа-канал, а не цвет) текстуры в деформации геометрии. Для большинства текстур, таких, как Solid Fractal, вы найдете входные данные для полутонов в секции Color Balance в окне Attribute Editor (Редактор Атрибутов). Начните с самых темных, почти черных значений цвета и низкого значения для Alpha Gain (Усиление Альфа-канала) (рис. 10.15).
