Окно Attribute Editor...

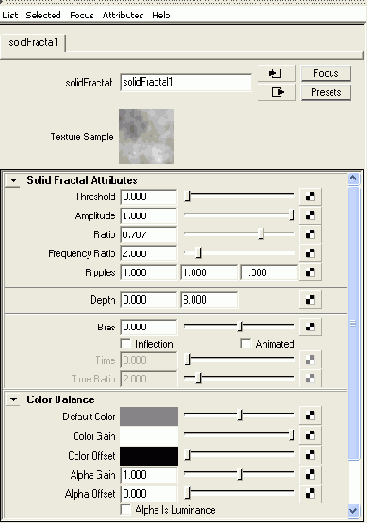

Рис. 10.15. Окно Attribute Editor (Редактор Атрибутов) для текстуры. В верхней части располагаются параметры, отвечающие за структуру фрактала, ниже - установки для градаций серого, отвечающие за деформации. Основные параметры для Displacement Map (Карта Смещения) - это Color Gain (Усиление Цвета) и Alpha Gain (Усиление Альфа- канала). Большие значения этих параметров означают более белый цвет, что приводит к увеличению объекта. Если Displacement Map (Карта Смещения) обнаруживает только черный цвет, геометрия остается нетронутой


Вообще-то, персонаж увеличивается в размере, если вы применяете яркую текстуру. Когда Displacement Mapping (Карта Смещения) обнаруживает только черный цвет, размер модели не меняется. Если текстура имеет значительные колебания в яркости, персонаж получится очень «комковатым». Выпуклости соответствуют наиболее ярким областям текстуры.

Вам придется приложить много усилий и совершить много (много... много) ошибок в поисках подходящей комбинации настроек для достижения желаемого результата. К сожалению, инструмент IPR (Интерактивный фотореалистичный рендеринг) не работает с Displacement Map (Карта Смещения). Это значит, что вам придется потратить много времени на тестовый рендеринг.

Используя настройки окна рендеринга, отрендерите либо часть изображения, либо изображение маленького размера.

SDS-моделирование и Displacement Mapping (Карта Смещения) - это два мощных инструмента для эффективного создания сложных персонажей, которые выглядят так, будто их вылепили из глины (рис. 10.16) или выковали из металла (рис. 10.17).
